内燃机配套法兰式手柄驱动蝶阀结构

　　这款蝶阀的应用场景集中在中小功率内燃机的润滑、冷却及燃油供给管路系统中，作为管路通断与流量调节的核心控制元件，适配内径匹配的金属管路连接工况，常见于通用汽油机、小型柴油机的外围管路布局，也可拓展用于小型工业流体输送系统中对启闭速度有一定要求、安装空间紧凑的管路节点。实际使用过程中，该蝶阀通过手柄的扳动实现阀板的90度回转，完成管路从全闭到全开的状态切换，相比同通径的闸阀、截止阀，其启闭行程更短，操作力矩更小，无需额外加装减速机构即可手动完成操作，在需要频繁启闭调节的管路节点中，能有效降低操作人员的动作强度，同时阀板开启后沿管路轴线方向的流阻极小，不会对管路内的流体输送造成明显的压力损失，适配内燃机系统中对管路压降敏感的冷却循环、

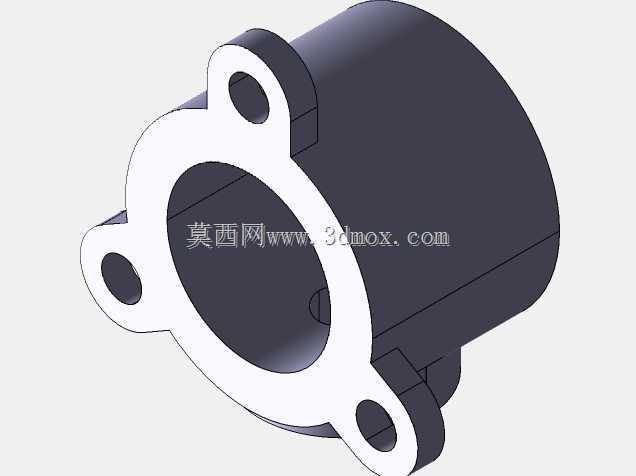

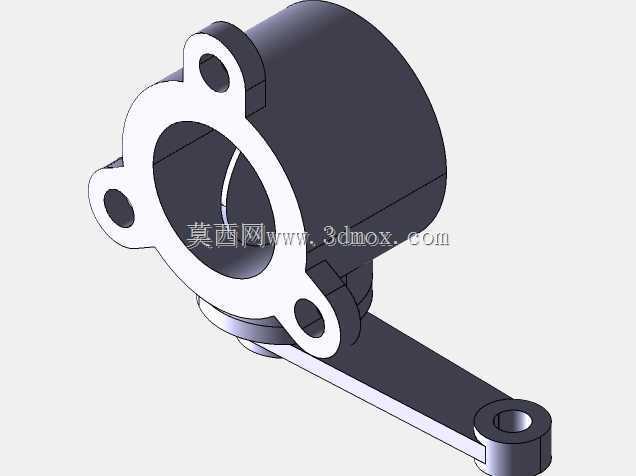

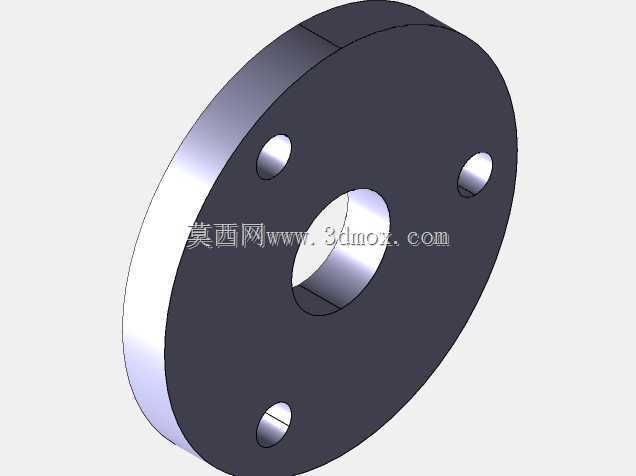

　　润滑油输送场景。从功能特性来看，该蝶阀采用三耳法兰式连接结构，三个安装孔沿阀体外缘周向均布，安装时可通过螺栓穿过法兰孔与管路端的配对法兰完成紧固，相比两孔法兰结构，三孔布局的抗扭转能力更强，能承受内燃机运行过程中产生的持续振动，避免长期使用后连接螺栓松动导致的介质泄漏问题；阀板与阀体之间的密封面采用贴合式密封设计，全闭状态下可阻断管路内的流体通路，密封性能满足内燃机管路系统的工作压力要求，不会出现渗漏问题；驱动手柄采用一体式杠杆结构，手柄末端设置有铰接孔，可根据安装空间的需求加装延长杆，进一步降低操作力矩，也可通过该铰接孔连接软轴，实现远程操作控制，适配不同布局的内燃机外围安装空间。设计过程中，

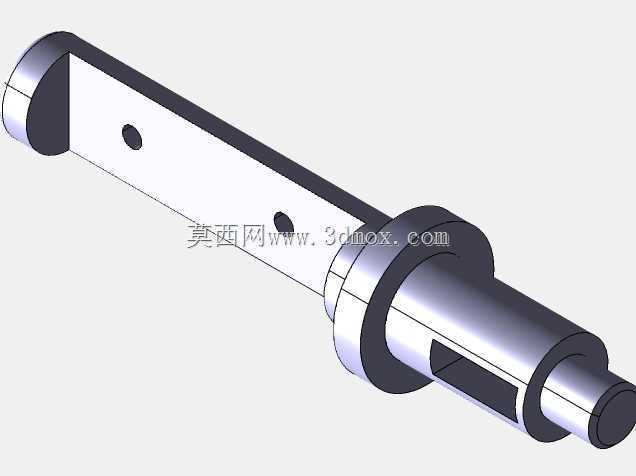

　　首先根据适配管路的通径确定了阀体的中心流道直径，确保流道内径与连接管路的内径保持一致，避免通径突变造成的流阻增大与湍流问题；法兰安装面的平面度公差控制在0.1mm以内，保证安装后密封面的贴合度，三个安装孔的位置度公差控制在0.2mm以内，确保与配对法兰的孔位完全对齐，避免安装时出现螺栓无法穿入的问题；阀板的回转中心与流道轴线保持垂直，阀板的外圆尺寸与阀体内腔的密封面尺寸做了公差匹配，单边间隙控制在0.05mm以内，既保证阀板回转过程中不会与阀体内腔发生卡滞，又能保证全闭状态下的密封效果；手柄与阀杆的连接采用扁位定位结构，避免手柄扳动过程中与阀杆之间出现相对滑动，保证操作的力矩传递效率，阀杆与阀体之间设置有耐磨衬套，

　　降低长期回转操作产生的磨损，延长阀门的整体使用寿命。从安装边界来看，阀体的轴向总长度控制在较短的尺寸范围内，相比同通径的其他类型阀门，其轴向安装空间占用更小，适配内燃机外围紧凑的布局空间，三个法兰耳的外缘直径略大于阀体主体直径，安装时需预留出螺栓紧固的操作空间，手柄的回转半径根据扳动角度做了限位设计，全开到全闭的90度回转范围内不会与周边的管路、发动机壳体等部件发生干涉，安装时需确认手柄的扳动行程范围内无障碍物，保证操作的顺畅性；阀杆的伸出端高度经过优化，不会超出内燃机外围部件的安装轮廓，避免与其他附件产生位置冲突。实际选型匹配时，可根据管路的通径、工作压力、介质类型确认该蝶阀的适配性，其结构设计完全针对内燃机的工作环境做了优化，抗振动性能、密封性能、操作便捷性均能满足内燃机系统的长期使用要求，建模过程中对所有配合面的公差、安装孔位的位置、运动部件的行程都做了精准的参数化定义，可直接用于后续的工程图输出、装配干涉检查以及3D打印样件验证，也可作为同类阀门设计的参考结构，根据不同的通径、压力等级需求做参数调整即可快速衍生出适配不同工况的蝶阀产品。
