商用车底盘高度调节承载钢架结构

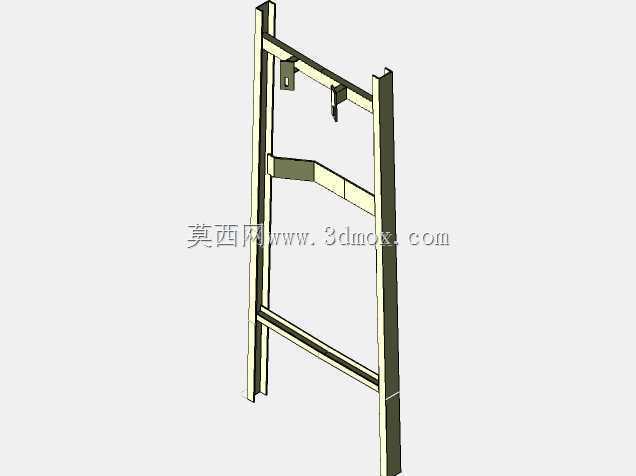

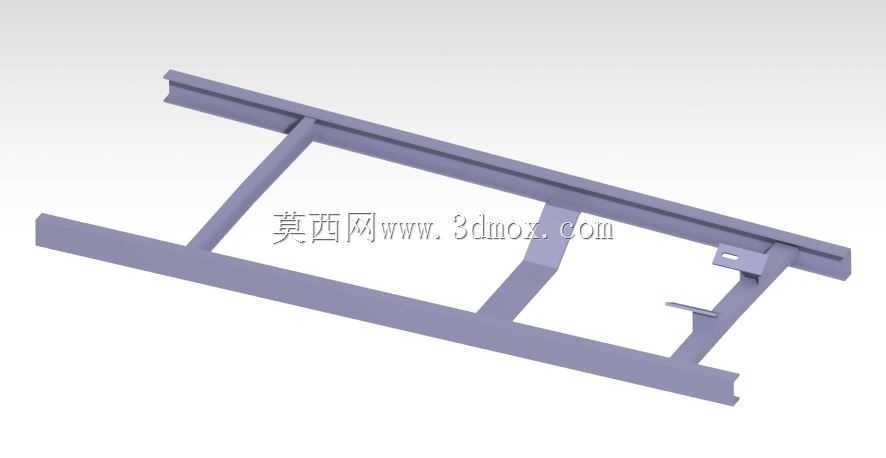

　　该结构件主要面向商用车底盘改装、特种作业车辆底盘定制场景，核心作用是通过结构布局调整实现车辆底盘离地高度的可控改变，适配不同作业场景下的通过性、上装安装高度需求。从结构形式来看，主体采用标准型钢作为主纵梁承载基体，两根平行布置的主纵梁承担整车行驶过程中的垂向载荷、纵向冲击载荷以及转向时的侧向载荷，纵梁截面选型匹配常规商用车底盘的载荷传递路径，可直接与原有车架的前后连接端面对接，无需额外制作复杂的转接支座。中间的斜向支撑与横向连接梁采用分散式布置，并非均匀等距排布，而是根据载荷集中点做针对性加强：靠近悬架安装位的位置斜撑角度更陡，可将路面传递的冲击载荷快速分散到两根纵梁上，避免局部应力集中导致的纵梁变形；

　　靠近上装固定点的位置横向梁采用加宽贴合面设计，可直接匹配货箱、作业设备上装的安装孔位，减少现场改装时的二次打孔工作量。设计过程中优先考虑了安装边界的通用性，主纵梁的外侧安装面预留了标准化的管线固定卡扣位，刹车管路、电气线束可沿着预设的卡扣位排布，避免改装过程中管线与运动部件发生干涉；底部的安装支脚位置与常规商用车的板簧安装座、减震器连接位完全对齐，不需要对原车的行走系统做破坏性改动，整体替换或叠加安装都可实现。结构的高度调节逻辑并非采用复杂的液压或电动调节机构，而是通过不同厚度的连接垫块配合支脚的安装孔位偏移实现高度档位调整，共设置三档固定高度，可根据作业场景选择：城市道路运输场景选择最低档位，降低整车重心提升高速行驶稳定性；

　　非铺装路面作业选择中间档位，兼顾通过性与重心高度；野外特殊作业场景选择最高档位，提升离地间隙避免底盘部件磕碰地面凸起。所有焊接位置均采用连续角焊缝设计，焊缝高度根据板材厚度做匹配，主承载位置的焊缝做了打磨平滑处理，避免应力集中点的出现；整体结构未采用多余的装饰性设计，所有弯折、开孔位置均服务于载荷传递与安装需求，比如纵梁上的小尺寸开孔为线束穿装预留，侧边的小折弯件为驻车制动拉索的固定支座，没有冗余结构。在实际装车验证的场景中，该结构可适配总质量4.5吨级别的商用车辆底盘，安装时仅需将原车底盘中段的对应承载段替换，前后连接端面采用螺栓加焊接的双重固定方式，安装完成后不需要额外做四轮定位参数的大幅调整，因为主销后倾、

　　车轮外倾的安装基准面完全保留了原车的设计参数。结构的重量控制也做了针对性优化，在保证承载强度的前提下，非主要承载位置的横向梁采用了减重孔设计，在不降低抗扭刚度的前提下减少整体自重，避免因为底盘结构改装导致的整车整备质量过度增加，影响额定载质量。从使用场景的适配性来看，除了常规的货运商用车改装，还可适配房车改装、工程作业车改装、应急救援车辆改装等场景，不同上装的安装孔位都可以通过横向梁上预留的长条孔做位置调整，不需要重新焊接支座，降低改装的施工难度与周期。
