星型布局径向发动机活塞连杆组结构

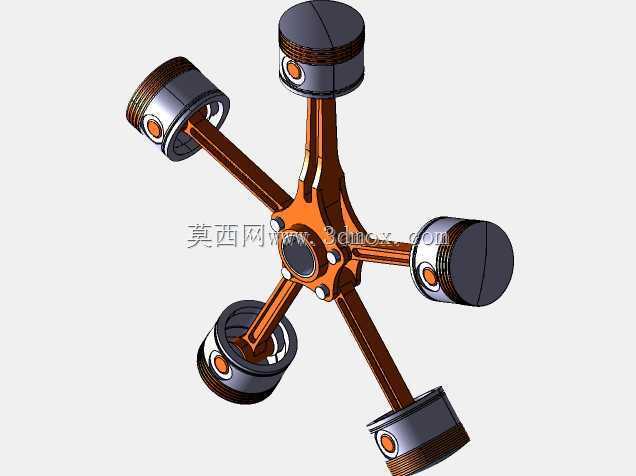

　　在航空活塞动力、早期轻型装甲动力、小型固定式发电机组这类对动力单元径向尺寸不敏感、追求单位体积功率密度的场景里，径向布置的活塞连杆组件是核心做功传递部件，这套结构完全围绕中央曲轴的回转中心做等角度辐射排布，和直列、V型发动机的错位排布逻辑有本质区别。从实际做功逻辑来看，每个活塞组件独立完成进气、压缩、做功、排气的四冲程循环，通过连杆将活塞承受的燃气爆发压力传递到中央曲轴的曲柄销处，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，由于气缸沿圆周均匀分布，同一时刻总有至少一个活塞处于做功行程，曲轴输出的扭矩波动比同缸数直列机型小很多，不需要额外加装大尺寸飞轮就能维持稳定运转，很适合对整机重量控制严苛的轻型动力场景。做这套结构的三维设计时，

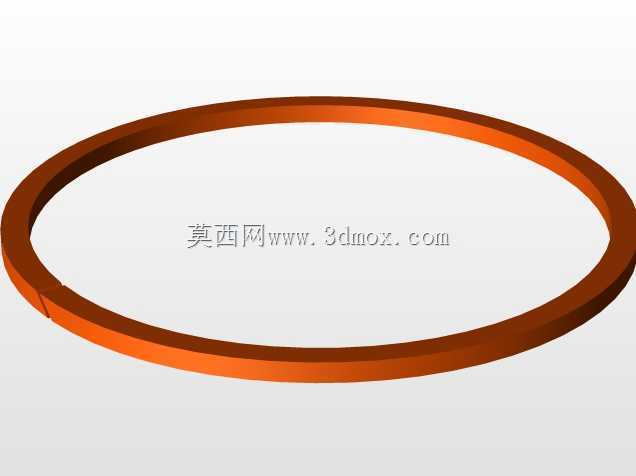

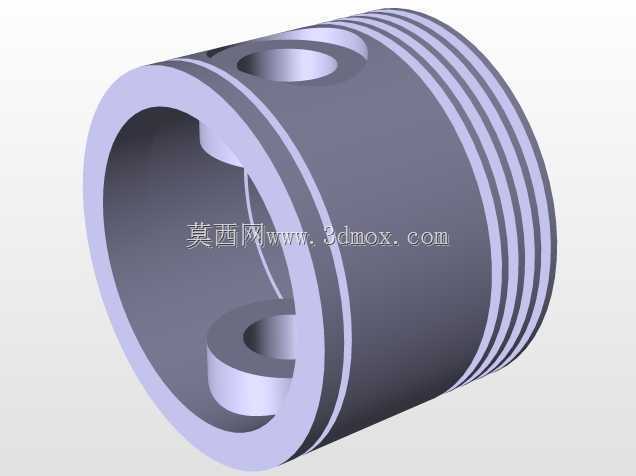

　　首先要锁定中央曲轴的曲柄销回转半径，这个参数直接决定活塞的行程长度，所有连杆的大端都要铰接在同一个曲柄销上，因此连杆大端的轴瓦宽度、相邻连杆的轴向间隙必须做精准匹配，避免运转过程中出现连杆侧面干涉，这也是径向发动机和其他排布机型设计差异最大的地方——不需要为每个气缸设置独立的曲柄销，曲轴的轴向长度可以大幅缩短，整体刚性更好。活塞部分的设计要兼顾往复运动的轻量化和高温高压下的结构强度，活塞头部设置了三道环槽，分别安装两道气环和一道油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。活塞销采用全浮式设计，工作状态下活塞销可以在活塞销座和连杆小端衬套之间自由转动，

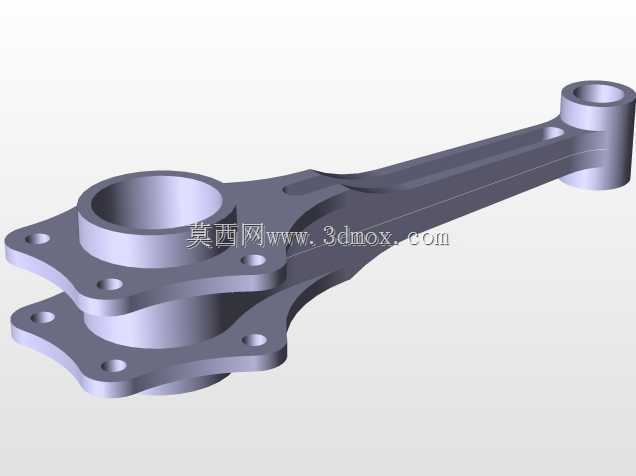

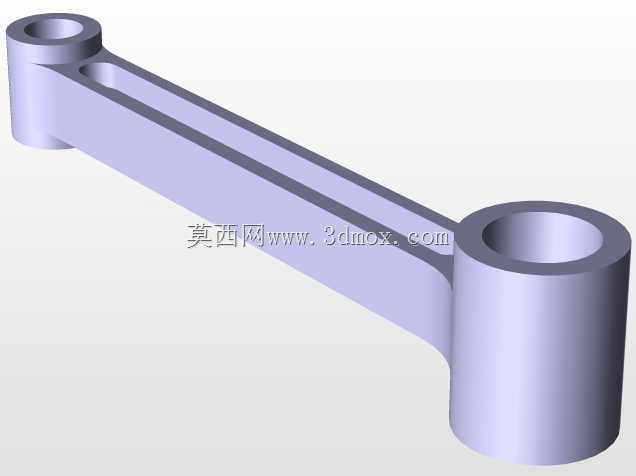

　　磨损均匀，使用寿命更长，活塞销两端用卡簧限位，防止轴向窜动刮伤气缸壁。连杆采用工字形截面设计，在保证足够的抗拉、抗压强度和抗弯曲刚度的前提下，尽可能降低往复运动的质量，减小曲轴旋转时的惯性载荷，连杆小端压入铜基衬套，和活塞销配合形成低摩擦副，大端采用分体式轴瓦结构，轴瓦表面涂覆减磨合金层，和曲柄销配合时能形成稳定的润滑油膜，降低运转磨损。从安装边界来看，所有气缸的中心轴线都交汇于曲轴的回转中心，相邻气缸的夹角根据缸数做等角度分配，这套五缸结构相邻气缸夹角为72度，活塞处于上止点时，活塞顶面到曲轴中心的距离为连杆中心距加上曲柄半径，活塞处于下止点时的距离为连杆中心距减去曲柄半径，由此确定气缸的最小轴向长度，安装时每个气缸的轴线必须严格对准曲轴中心，偏差超过0.1毫米就会导致活塞侧压力异常增大，出现拉缸、偏磨等故障。实际装配过程中，要先将所有连杆大端依次套在曲柄销上，调整好轴向间隙后安装连杆大端的紧固螺栓，螺栓预紧力必须严格按照工艺要求施加，避免运转过程中连杆松脱造成严重的机械故障，之后再逐个安装活塞销、活塞环，将活塞组件推入对应气缸套内。这套结构的润滑采用压力润滑和飞溅润滑结合的方式，曲轴内部钻有润滑油道，压力机油从曲轴主油道输送到曲柄销位置，为连杆大端轴瓦提供润滑和冷却，飞溅起来的机油则落到气缸壁、活塞销、连杆小端位置，为这些摩擦副提供润滑。冷却方面，活塞头部的热量主要通过活塞环传递到气缸壁，

　　再通过气缸壁外侧的散热片（风冷机型）或者冷却水腔（水冷机型）带走，避免活塞温度过高出现材料强度下降、热变形卡死的问题。在做三维建模的过程中，要重点验证活塞运动到上止点、下止点以及各个中间角度位置时，连杆和曲轴箱、相邻连杆之间是否存在运动干涉，尤其是连杆摆动到最大角度时，连杆杆身和曲轴箱开口的间隙要预留至少2毫米以上，避免热膨胀后出现刮碰；同时要做活塞的运动仿真，验证活塞的运动轨迹是否和气缸轴线完全重合，活塞环在环槽内的侧隙、背隙是否符合设计要求，确保整套机构运转顺畅无卡滞。这类径向活塞结构相比直列结构，曲轴长度短、刚性好，扭矩输出均匀，但是径向尺寸较大，不适合前置前驱的乘用车辆，更多应用在轻型飞机、小型农业机械、应急发电机组这类对径向尺寸包容度高、追求高可靠性和高功率密度的场景，设计时要根据具体的应用场景调整活塞直径、行程长度、连杆中心距等核心参数，匹配对应的动力输出需求。
