星型布局五缸径向活塞动力机构

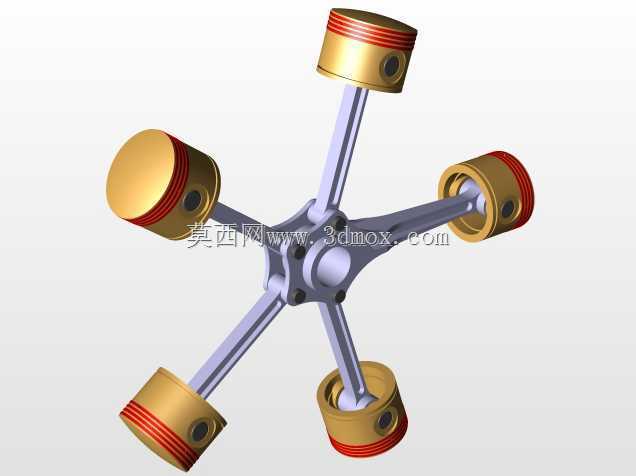

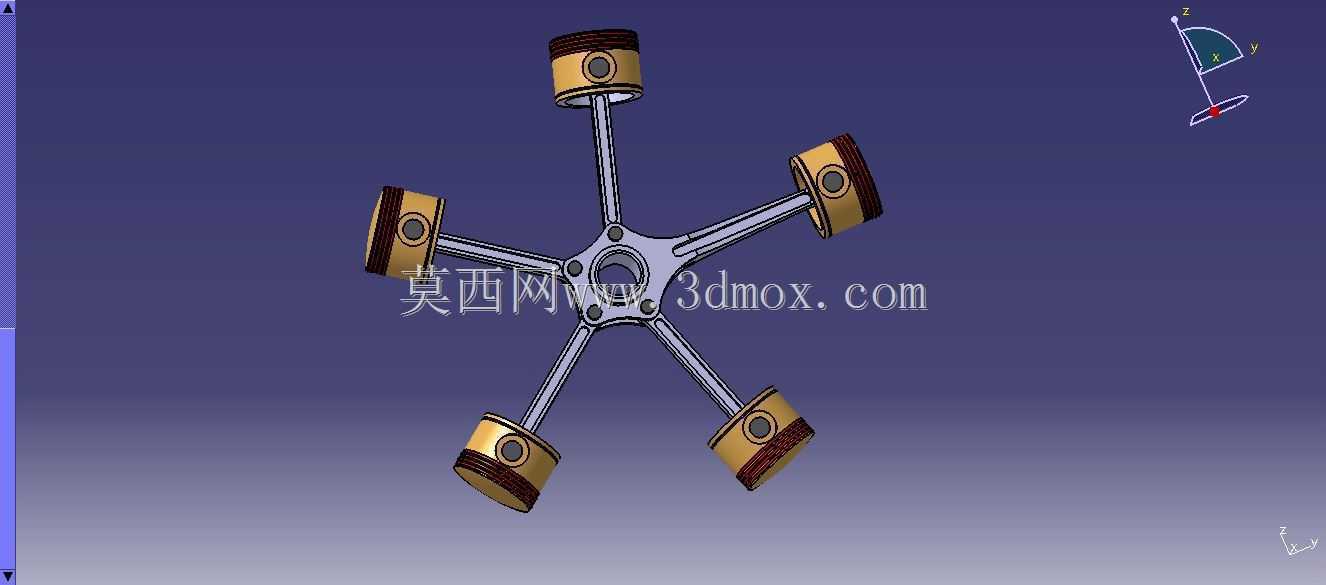

　　这类径向布置的多缸活塞动力结构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期螺旋桨飞行器上承担核心动力输出功能，后续也在小型通用航空设备、特种作业动力单元、复古动力改装领域保留了应用场景。和直列、V型缸体布局不同，五缸径向排布的结构将所有活塞连杆组件铰接在同一根曲柄销上，曲轴仅需设置单个曲柄销即可完成全部气缸的动力传递，大幅缩短了曲轴的轴向长度，让整个动力单元的径向尺寸虽然偏大，但轴向安装空间需求远小于同排量的直列多缸结构，非常适合对轴向安装厚度有严格限制的动力安装场景。从结构设计逻辑来看，五个气缸以曲轴回转中心为原点，沿圆周方向等夹角72度均匀分布，每个活塞通过独立的连杆与中心曲柄连接，

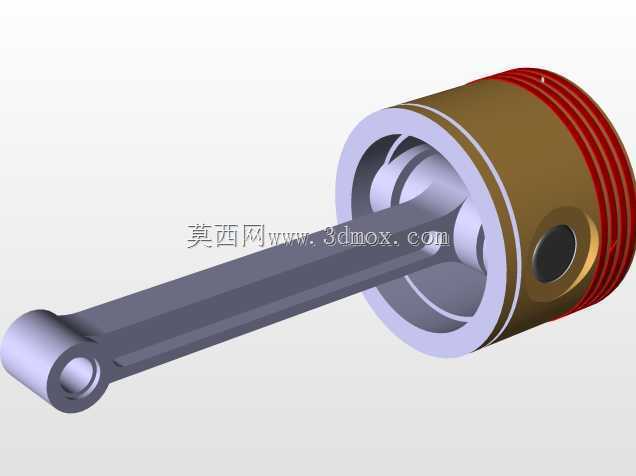

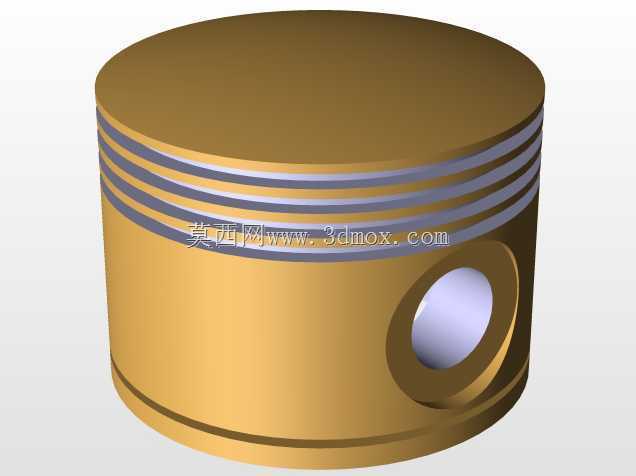

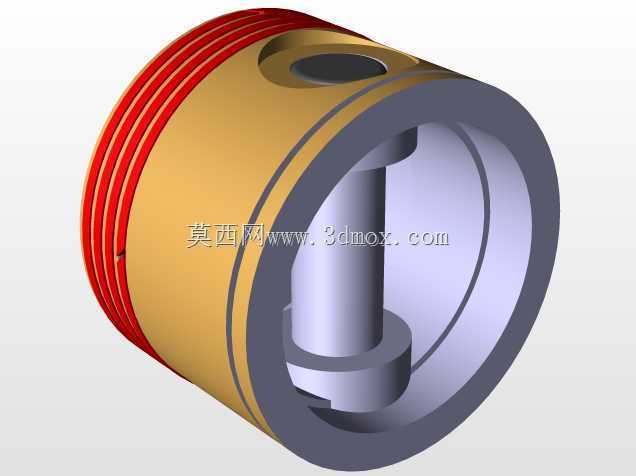

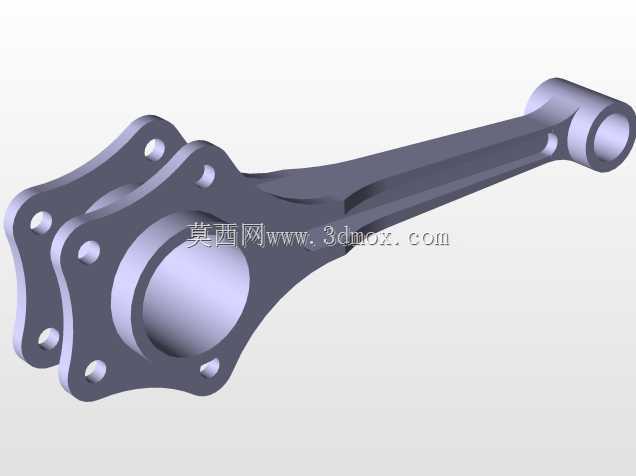

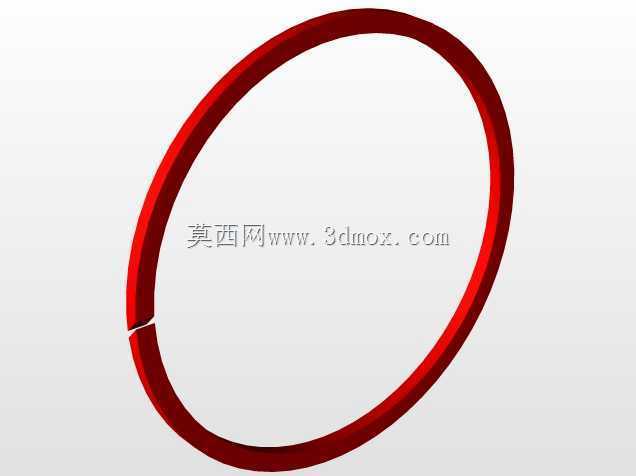

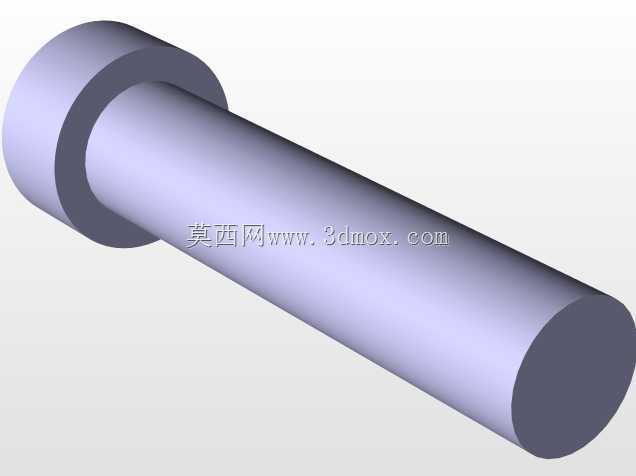

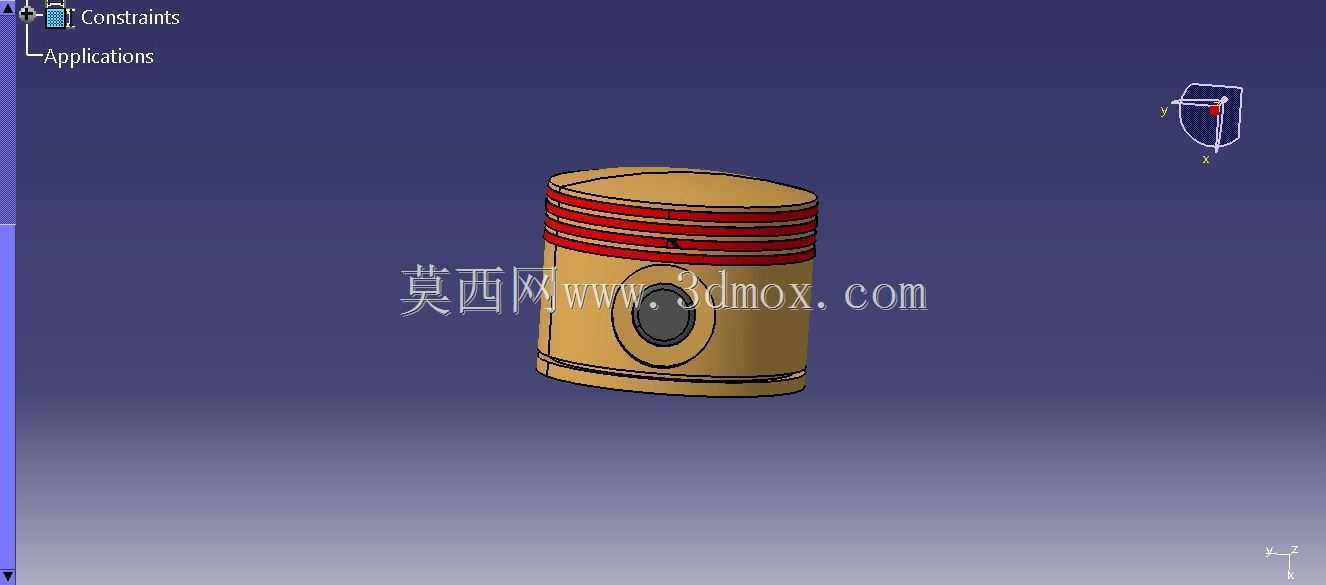

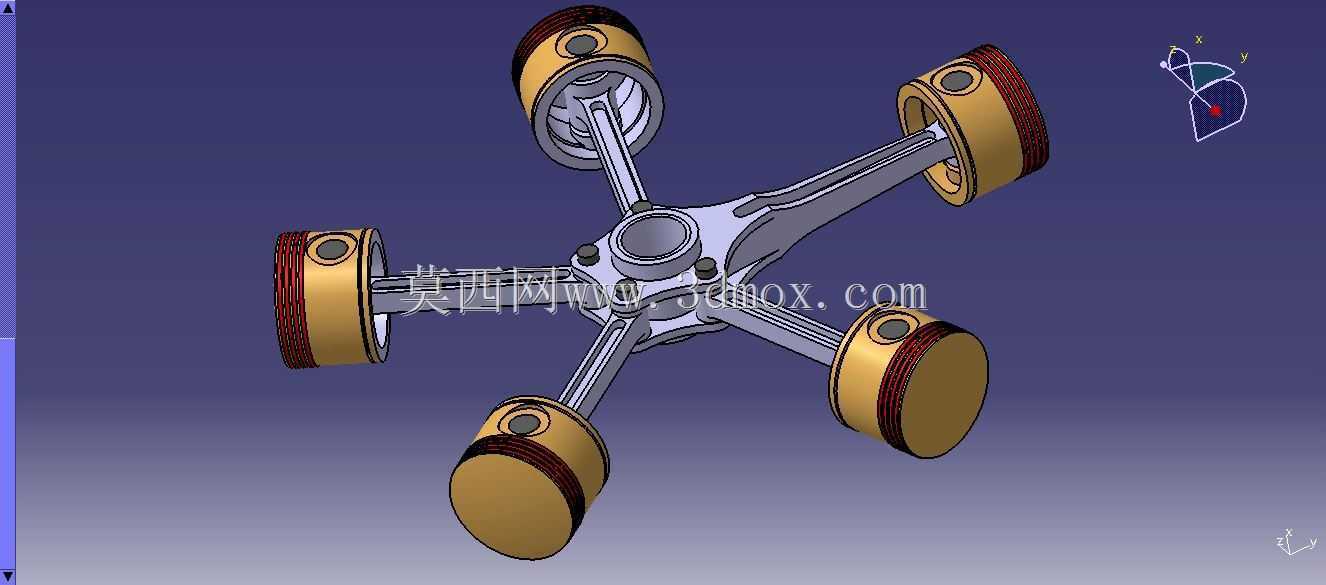

　　其中主连杆直接铰接在曲柄销上，其余四个副连杆通过铰接销与主连杆的大端凸缘连接，这种连杆排布方式既保证了所有活塞的往复运动行程一致，也避免了多连杆在曲柄回转过程中出现运动干涉。活塞组件采用了典型的内燃机活塞结构，头部设置三道活塞环槽，分别对应气环与油环的安装位置，活塞销孔采用浮动销设计，保证连杆小端与活塞的铰接转动灵活，活塞裙部做了适配缸套的型线修正，避免热态下出现拉缸故障。中心的星形支架是整个装配体的定位基准，五个连杆安装凸台沿圆周等分布置，凸台上的铰接孔同轴度公差需要控制在0.02mm以内，才能保证各缸活塞运动的相位角准确，避免运转过程中出现卡滞。整个机构的运动逻辑围绕曲柄的整周回转展开，当曲柄转动时，五个活塞依次完成进气、压缩、

　　做功、排气的四冲程循环，相邻气缸的做功间隔角均匀，动力输出的平顺性优于同缸数的直列结构，同时因为所有气缸都暴露在外侧迎风面，风冷条件下的散热效率远高于封闭布置的直列缸体，不需要设计复杂的水冷套结构，进一步降低了动力单元的整体重量。在安装边界上，这类径向动力机构的安装基准面通常设置在曲轴输出端的法兰盘上，安装孔位以曲轴中心为圆心沿圆周分布，安装时需要保证动力输出轴与被驱动部件的输入轴同轴度误差不超过0.1mm，避免额外的径向载荷加速曲柄连杆机构的磨损。径向尺寸方面，五缸结构的最大外轮廓尺寸由活塞处于下止点时的最外侧位置决定，安装时需要在气缸外侧预留足够的散热空间，避免周边部件遮挡气缸散热片影响散热效果。从建模逻辑来看，

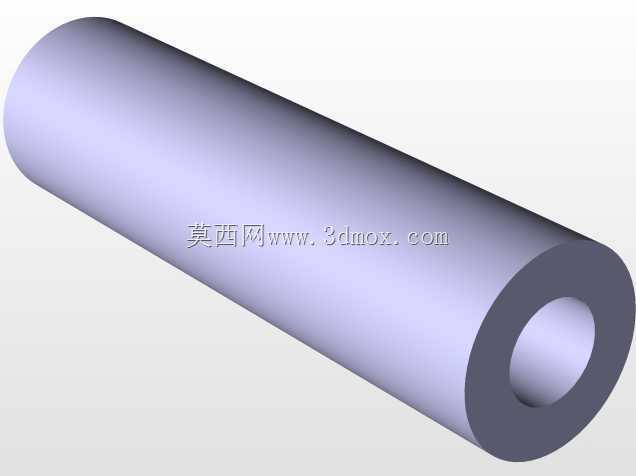

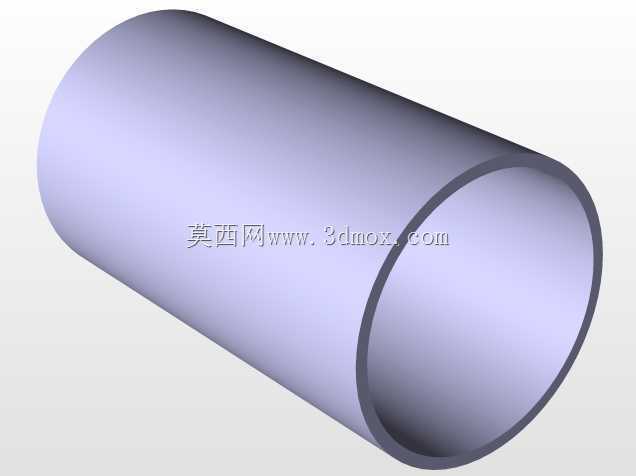

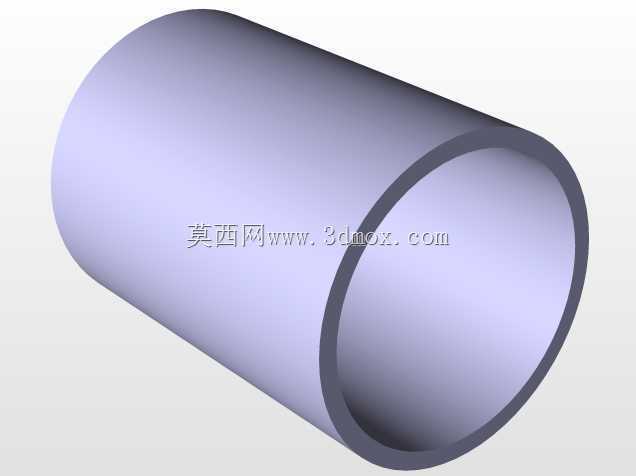

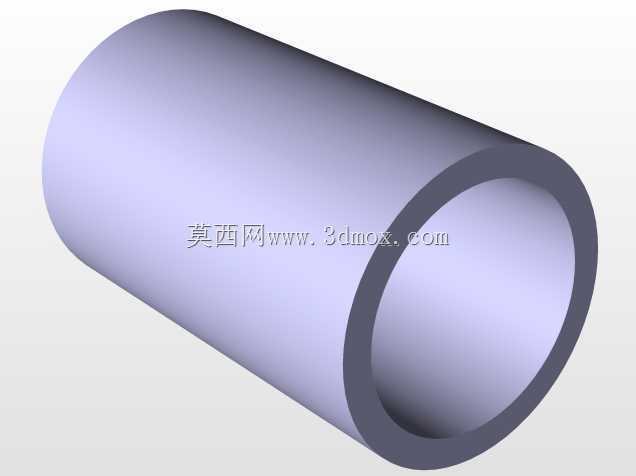

　　整个装配体采用自顶向下的设计思路，先确定曲轴的回转中心与曲柄偏心距，再根据偏心距推导活塞的往复行程，进而确定气缸的长度、连杆的中心距参数，之后逐个完成活塞、连杆、中心星形架、曲柄销的零件建模，最后在装配环境中添加铰接约束、回转约束，验证整个机构的运动干涉情况，确保各部件在全行程运动过程中不会出现碰撞。这类结构的设计难点在于连杆铰接点的位置计算，需要精准匹配各缸活塞的运动相位，避免出现活塞运动行程不一致导致的压缩比偏差，同时中心星形架的强度需要满足多缸交替做功时的交变载荷要求，通常会采用高强度铝合金或锻钢材料制作，铰接部位设置衬套减少磨损。在实际应用中，这类径向动力结构除了航空领域，也会在小型应急发电机组、轻型摩托艇动力单元上使用，凭借结构简单、维护方便、风冷适应性强的特点，在缺乏水冷条件的野外作业场景下具备独特的应用优势。建模过程中需要重点关注活塞环槽的尺寸精度、连杆大小端孔的平行度要求、曲柄销的表面硬度处理要求，这些细节直接影响整个机构的实际运转寿命与动力输出稳定性。
