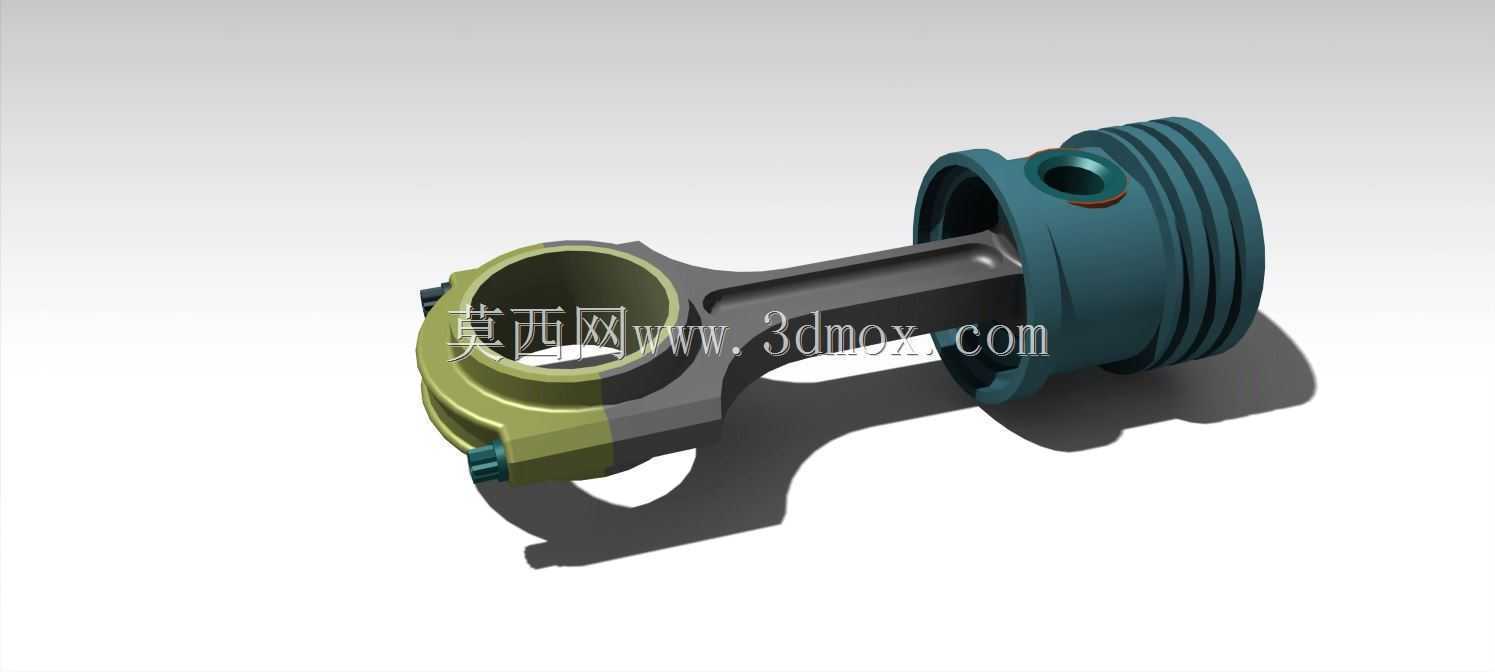

内燃机活塞连杆组件结构设计

　　在往复式内燃机的动力传递链路中，活塞连杆组件是完成热能向机械能转换的核心执行部件，其结构合理性直接决定整机的动力输出效率、运转平顺性与服役寿命，也是动力机械结构设计中需要反复校核匹配精度的核心单元。这套组件的设计首先要匹配气缸的安装边界，活塞部分的裙部外径需与对应缸径保持微米级的配合公差，环槽位置的宽度、深度要适配气环与油环的安装尺寸，保证燃烧室密封的同时，能将缸壁多余润滑油刮回曲轴箱，避免机油窜入燃烧室引发积碳或异常损耗。活塞顶部的燃烧室凹坑造型，需要匹配对应机型的喷油角度、压缩比参数，保证油气混合充分，燃烧做功的压力能均匀作用在活塞顶面，避免局部应力集中导致的活塞开裂或异常磨损。活塞销座的位置设计要兼顾活塞往复运动的导向性，

　　销孔的同轴度公差需要控制在极小范围内，保证活塞销能顺畅传递动力，同时避免销座与连杆小头的偏磨。连杆部分采用变截面工字型结构设计，这种结构能在保证整体强度、刚度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴运转过程中的惯性力载荷，降低整机振动水平。连杆小头端的衬套安装位需要与活塞销尺寸匹配，设计有对应的润滑油道开孔，能将曲轴飞溅上来的润滑油引导至衬套与活塞销的配合面，形成稳定油膜降低摩擦损耗；连杆大头端为剖分式结构，配套连杆盖的定位止口需要保证装配后轴瓦的圆度公差，与曲轴连杆轴颈的配合间隙要符合流体润滑的设计要求，避免运转过程中出现抱轴、烧瓦等故障。从实际应用场景来看，这套组件既可以适配小排量通用汽油机的动力输出需求，

　　也能通过尺寸缩放匹配柴油动力设备的重载工况，在设计过程中需要反复校核活塞在上止点、下止点位置的运动轨迹，确认连杆摆动过程中不会与气缸壁、曲轴平衡块发生运动干涉，活塞的行程参数要与曲轴的曲柄半径严格匹配，保证压缩比符合设计值。组件的各连接部位都做了圆角过渡处理，避免应力集中在交变载荷作用下引发疲劳断裂，活塞环岸的厚度设计要兼顾强度与散热需求，能将燃烧产生的热量通过活塞环传递到缸壁，再经由冷却系统带走，避免活塞顶部温度过高引发材料强度下降。在装配边界上，连杆大头的拆分尺寸要满足从气缸体下部装配的工艺要求，连杆螺栓的安装位置、预紧力矩都有对应的设计规范，保证运转过程中连杆盖不会出现松动移位。整套组件的运动逻辑是将活塞承受的燃烧爆发压力，

　　通过活塞销传递给连杆，再由连杆将活塞的往复直线运动转换为曲轴的旋转运动，向外输出扭矩，整个过程中组件需要承受高频交变的冲击载荷、热载荷，因此各部件的形位公差、表面粗糙度都有严格的设计要求，比如活塞裙部的型线设计会采用中凸变椭圆的造型，适配热态下的膨胀变形，保证冷态、热态下都能与缸壁保持合理的配合间隙，避免冷启动敲缸或者热态拉缸的问题。
