带花键轴段的螺旋锥传动齿轴

　　在中小功率传动箱的交错轴动力传递环节，这类一端集成螺旋锥齿、另一端加工外花键的齿轴，往往承担着把输入端扭矩换向并传递给从动锥齿轮的核心作用。现场拆解过不少交流稳压设备的调压驱动机构、小型机床进给箱以及轻工包装设备的转角传动单元，这类齿轴的失效大多不是齿面接触强度不足，而是轴端连接定位、花键配合间隙或者齿向修形没处理好，导致运行一段时间后出现换向冲击、噪声抬升和齿面偏载。

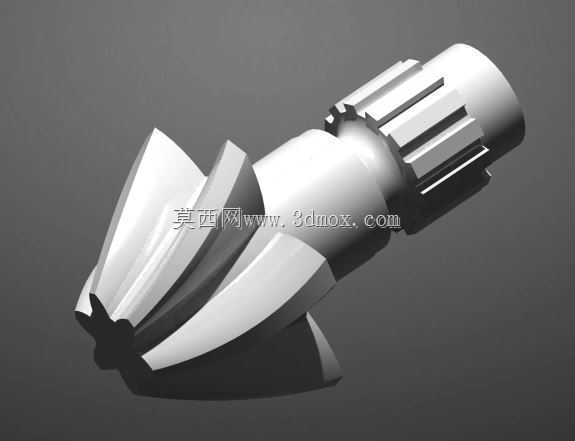

　　从结构布局看，零件沿轴向分成三段功能区：锥齿工作段、中间光轴支承段和花键连接段。锥齿部分采用螺旋齿形，齿线沿节锥方向呈弧形偏置，和直齿锥齿轮相比，啮合过程中至少有两对齿逐步进入接触，重合度明显更高，进入啮合和退出啮合都不是瞬时冲击，这也是它在需要低噪声、转速略高的换向传动里被优先选用的原因。齿顶和齿根之间保留了合理的齿高比例，齿根圆角在建模时没有做成尖锐过渡，而是沿齿槽方向做了连续圆角，这一点对应实际加工里的铣刀盘圆角，能避免热处理后齿根应力集中引发裂纹。

　　中间的光轴段不是单纯的“连接棒”，它的直径要和两侧轴承内孔匹配，轴肩位置决定了轴承的轴向定位面。建模时轴肩高度需要高出轴承内圈端面一小段，既保证内圈能靠紧端面，又不会因为轴肩过高干涉轴承保持架。轴段长度方向要预留轴承装配宽度、隔套厚度以及箱体侧壁的间隙，很多新手在出工程图时只算齿部和花键长度，漏掉轴承和密封件的轴向占位，装配时才发现轴串量无法调整。

　　末端的外花键采用矩形齿廓，沿圆周均匀分布多个键齿，用来和配套的花键套或者联轴器啮合，传递扭矩的同时允许少量轴向滑移，方便装配时调整啮合侧隙。花键的齿侧是主要工作面，建模时齿顶和配合孔之间留有径向间隙，避免同轴度误差造成齿顶顶死；齿向方向保持平直，端部做了倒角引导，装配时花键套可以顺着倒角顺利推入，不会刮伤键齿侧面。

　　设计这类齿轴时，先要确定的是传动比和安装距。螺旋锥齿轮的配对不能只看单个齿轮尺寸，主动齿轴的节锥角、螺旋方向和从动齿轮必须对应，安装距偏差会直接改变齿面接触区：安装距过大，接触区偏向齿顶小端，运行时容易出现齿顶干涉；安装距过小，接触区偏向齿根大端，齿面接触面积不足，承载能力下降。三维建模阶段就要把理论安装距标注在轴的定位基准面上，后续箱体轴承孔的加工深度、调整垫片的厚度分组都要围绕这个基准展开。

　　齿形的螺旋方向选择和轴的旋转方向、轴向力方向直接相关。理想状态下，传动时产生的轴向力应当让主动锥齿轮有脱离啮合的趋势，而不是把两个齿轮往一起推，这样可以减小轴承的轴向载荷，也避免齿面被压紧后润滑脂无法进入接触区。如果方向选反，重载启动时轴向力全部压在止推轴承上，轴承温升会很快，长期运行后保持架容易磨损。

　　外形尺寸的边界约束主要来自箱体内部空间。锥齿的最大外径不能和箱体内壁、相邻轴上的零件发生运动干涉，旋转时齿顶圆扫过的空间要预留出至少几毫米的安全间隙，还要考虑润滑油飞溅的空间。轴的总长度受输入侧联轴器安装位置限制，花键末端要超出花键套端面一点，保证啮合长度足够，同时不能和箱体外的护罩碰撞。轴上各段直径的变化尽量平缓，从锥齿根部到轴承轴径再到花键小径，过渡位置都设置退刀槽或者圆角，既方便热处理时应力均匀释放，也给磨削加工留出退刀空间。

　　实际建模过程中，锥齿部分不能只做外观齿形，齿厚、齿槽宽、压力角这些参数要按照配对齿轮的啮合关系推导，保证侧隙在合理范围。侧隙过小，热胀后齿轮容易卡死；侧隙过大，换向时会有空程冲击，对于需要精准调压的传动机构，空程量过大会直接影响终端调节精度。花键部分的等分精度要在模型里通过圆周阵列严格保证，单个键齿的角度误差累积后会造成配合松紧不一，受力时只有少数几个键齿传力，局部压应力超标。

　　零件的材料通常选用渗碳钢，齿面和花键表面淬火硬化，芯部保留韧性，这样既抗齿面接触疲劳，又能承受轴段的弯曲冲击。三维模型里把各段圆角、倒角、退刀槽完整表达出来，后续工艺人员编制铣齿、热处理、磨齿、磨外圆工序时，就能直接依据模型确认加工基准和刀具路径，不用再反复核对二维图纸上的遗漏结构。
