汽车发动机连杆结构三维数模

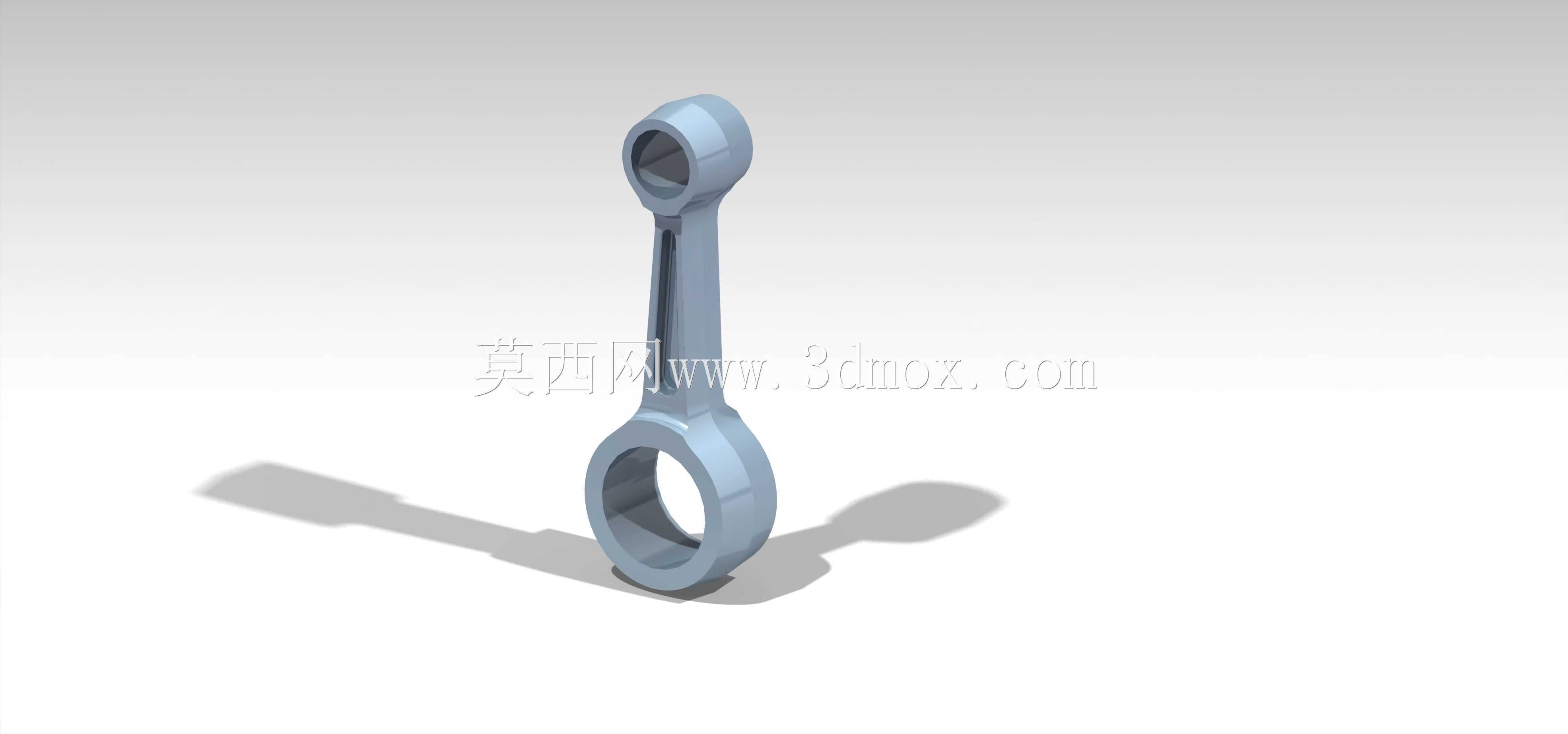

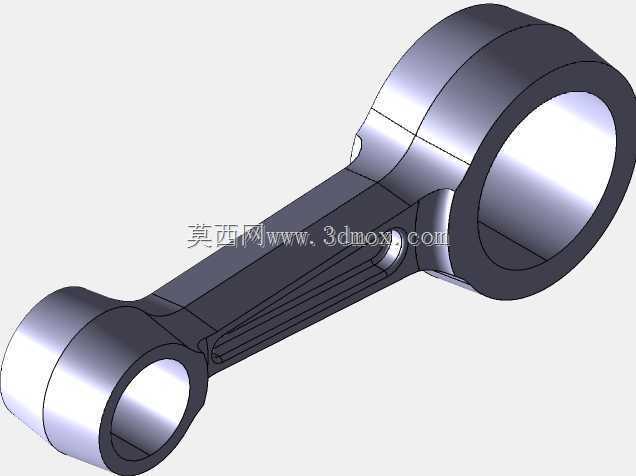

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞销与曲轴曲柄销的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。这款连杆的三维数模完整还原了量产部件的结构细节，从大头端的剖分式结构到小头端的衬套安装位，每一处特征都对应实际加工与装配需求，可直接用于结构校核、运动仿真以及教学演示场景。

　　从实际应用场景来看，这类连杆主要适配小排量乘用车的汽油发动机，在发动机运转过程中，需要承受活塞往复运动带来的交变冲击载荷，同时将活塞的直线往复运动转化为曲轴的旋转运动，向外输出扭矩。设计过程中首先要考虑的是载荷传递路径的合理性，杆身采用工字形截面，在保证整体抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，避免高转速工况下出现动平衡超差问题。

　　大头端采用斜剖式设计，剖分面与杆身轴线呈一定角度，这种结构是为了满足装配需求——发动机装配时连杆需要从气缸上端穿入，斜剖结构可以缩小大头端的横向尺寸，避免装配过程中与气缸内壁发生干涉。大头端的两个半孔需要配对镗削加工，因此数模中预留了定位结构的特征，保证装配后轴瓦安装孔的圆度与圆柱度符合公差要求，避免运转过程中出现轴瓦偏磨、烧瓦等故障。小头端为整体式圆环结构，内部预留了衬套过盈安装的空间，衬套与活塞销采用间隙配合，工作过程中通过发动机机油泵输送的压力机油实现润滑，减少活塞销与连杆小头的摩擦磨损。

　　在安装边界方面，这款连杆的大头端孔径匹配对应排量发动机的曲轴曲柄销直径，小头端孔径适配标准规格的活塞销，杆身长度严格对应发动机的曲柄半径与活塞压缩高度，装配后需要保证活塞在上止点、下止点位置时不会与气缸盖、曲轴平衡块发生运动干涉。数模中完整还原了连杆螺栓的安装孔位，孔位的位置度、同轴度公差都按照量产件的设计要求设置，仿真时可以直接添加螺栓预紧力载荷，模拟实际装配后的应力分布状态，验证杆身与大头端结合面的密封性与连接可靠性。

　　从结构细节来看，杆身与大头、小头的过渡位置都采用了大圆角过渡设计，避免应力集中导致的疲劳断裂问题，这也是连杆设计中非常关键的细节——交变载荷作用下，尖角位置很容易出现疲劳裂纹，逐步扩展后会导致连杆断裂，引发发动机捣缸等严重故障。数模中还预留了润滑油道的结构特征，机油可以通过曲轴内部的油道进入连杆大头，再通过杆身的油道输送到小头端，为活塞销与衬套的摩擦副提供持续润滑，保证高负荷工况下的润滑可靠性。

　　针对三维建模与结构设计从业者来说，这个数模可以作为连杆类零件建模的参考范本，建模过程中需要注意对称结构的特征复用，剖分面的配合公差设置，以及过渡圆角的参数化调整，不同排量、不同转速特性的发动机，连杆的杆身截面尺寸、大头小头的孔径参数、螺栓规格都会有相应调整，核心是在强度、重量、装配空间三者之间找到最优平衡点。在做运动仿真时，可以将连杆模型与活塞、曲轴模型进行装配，添加相应的运动副与载荷，模拟不同转速下的连杆受力变化，验证结构设计是否满足疲劳强度要求，也可以用于曲柄连杆机构的运动原理教学，直观展示动力传递的完整过程。
