车用发动机曲柄皮带轮结构设计

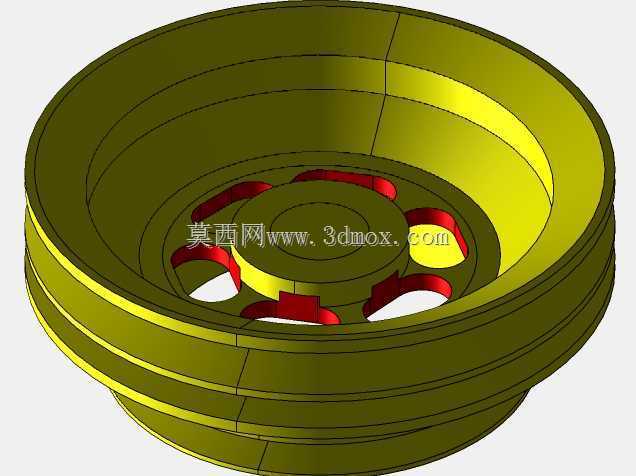

　　在车用动力总成的前端轮系布局里，曲柄皮带轮是衔接曲轴动力输出与前端附件驱动的核心传动部件，日常装机场景覆盖乘用车辆、小型工程机械的内燃发动机前端，负责把曲轴输出的旋转扭矩，通过多楔带或者V带传递给发电机、冷却水泵、空调压缩机这类前端附件，直接决定整个前端轮系的传动稳定性与NVH表现。做这个部件的结构设计时，首先要匹配曲轴前端的安装定位基准，中心的安装孔需要和曲轴轴端的定位轴颈做过渡配合，端面的定位止口要贴合曲轴前端的安装面，保证运转时的同轴度误差控制在允许范围内，避免高速运转时出现偏摆带来的皮带异常磨损、轴承附加载荷问题。从结构形态来看，这个皮带轮采用了盘式辐条式的轻量化设计，外圈设置了多道环形带槽，槽型的截面角度、

　　槽距尺寸严格匹配配套传动带的规格，保证皮带和轮槽的接触面积足够，传递扭矩时不会出现打滑问题；轮辐部分做了镂空式的减重结构，在不降低整体结构强度的前提下，尽可能降低旋转件的转动惯量，减少发动机加速过程中的旋转惯量损耗，同时镂空结构也能给前端轮系留出一定的通风空间，帮助皮带运转过程中散热，降低长时间高负荷运转下的皮带老化速度。设计过程中需要重点校核几个核心边界：首先是安装贴合面的平面度要求，整个和曲轴贴合的端面平面度公差需要控制在0.05mm以内，避免安装后出现压紧力不均，高速运转时产生端面跳动；其次是轮槽的径向跳动公差，带槽工作表面的径向圆跳动不能超过0.1mm，否则会导致皮带运转时出现周期性的张紧力波动，带来皮带啸叫、

　　张紧轮过早疲劳失效的问题。另外，轮体上的辐条结构做了圆弧过渡处理，避免应力集中，因为发动机运转过程中会存在周期性的扭矩波动，尤其是急加速、急减速工况下，皮带轮会承受瞬时的冲击载荷，应力集中位置很容易出现疲劳裂纹，所有的结构转角位置都设置了合理的圆角，匹配材料的疲劳强度要求。从安装边界来看，这个皮带轮的轴向安装尺寸需要匹配前端轮系的布置空间，轮体的总厚度不能超出发动机前端盖与散热器之间的预留间隙，外圈带槽的轴向位置要和各个附件带轮的槽位处于同一平面，平面度偏差过大会导致皮带偏磨，大幅缩短皮带的使用寿命。实际选型匹配时，还要结合发动机的额定输出扭矩、前端附件的总功率消耗来核算皮带轮的强度，保证在最大附件负载工况下，

　　轮体的应力水平低于材料的许用应力，同时平衡结构的重量，过重的皮带轮会增加曲轴前端的载荷，严重时会导致曲轴轴端的疲劳磨损。另外，轮体的动平衡等级也需要满足高速旋转部件的要求，通常要做到G6.3级以上，避免发动机怠速时出现前端轮系的异常振动，传递到驾驶舱影响驾乘体验。很多维修替换场景里，这个部件的尺寸匹配度直接决定了前端轮系的使用寿命，如果非配套尺寸的皮带轮装车，很容易出现皮带跑偏、张紧轮负载异常的问题，短则几千公里就会出现皮带断裂、附件停转的故障，严重时还会因为水泵停转导致发动机过热拉缸。在建模过程中，需要重点还原带槽的精确截面轮廓、中心安装孔的定位尺寸、辐条部分的减重结构形态，以及各个安装连接面的形位公差基准，确保模型可以直接用于结构校核、安装干涉检查，以及后续的加工工艺编制。
