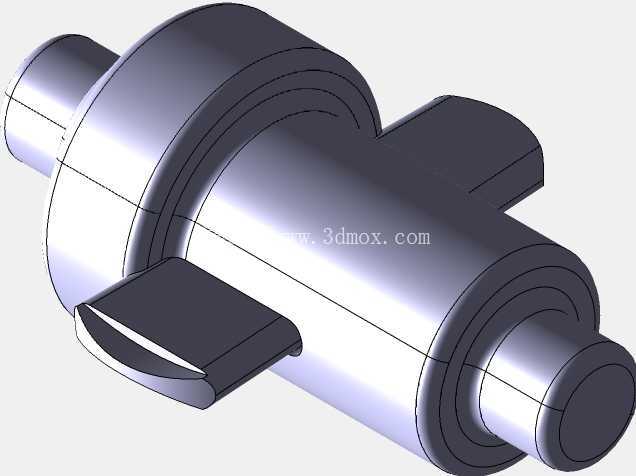

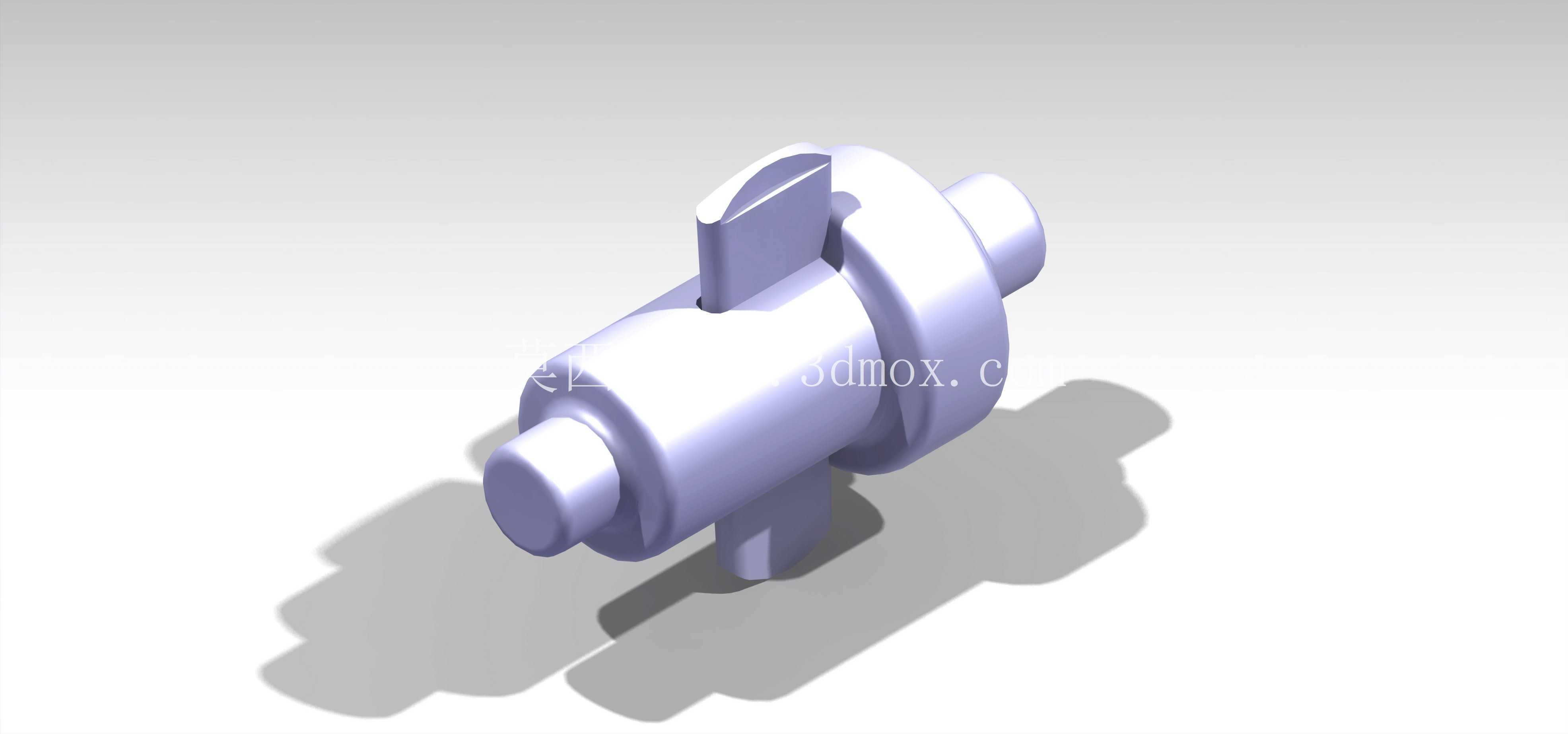

在电源变压器的整机装配与配套管路、线路布设环节,这类开口接头是承担介质导通与结构定位的核心小尺寸零件,日常多应用在中小型油浸式电源变压器的外接油路接驳、低压侧引出线的固定接驳场景中,也可适配部分干式变压器的辅助气路连通需求,属于变压器配套零部件里精度要求中等但装配频次极高的一类结构件。从实际使用场景来看,这类接头需要同时满足轴向的插接定位与周向的防转限位需求,因此在结构设计时,主体采用了阶梯轴式的基础构型,两端的圆柱段为插接配合面,分别对应变压器本体的安装基座与外接管路/线缆接头的内孔,配合公差一般选取H7/h6的间隙配合等级,既可以保证装配时的顺畅推入,也能控制配合间隙避免介质渗漏或者连接松脱。中间的凸缘结构是轴向定位的核心,装配时凸缘的两个端面分别抵接两侧对接件的安装面,以此控制接头的轴向插入深度,避免插入过深顶碰变压器内部的绕组或者油路结构,也防止插入过浅导致配合长度不足、连接强度不够。接头本体上设置的两个对称凸起卡块,是周向防转的关键结构,安装时卡块会嵌入对接件对应的卡槽内,当接头承受管路振动或者线缆拉扯的扭矩时,卡块可以承担周向的剪切力,避免接头跟转导致密封失效或者接线松脱,相比传统的销钉防转结构,这种一体成型的卡块结构减少了装配零件数量,也降低了销钉脱落引发设备故障的风险。

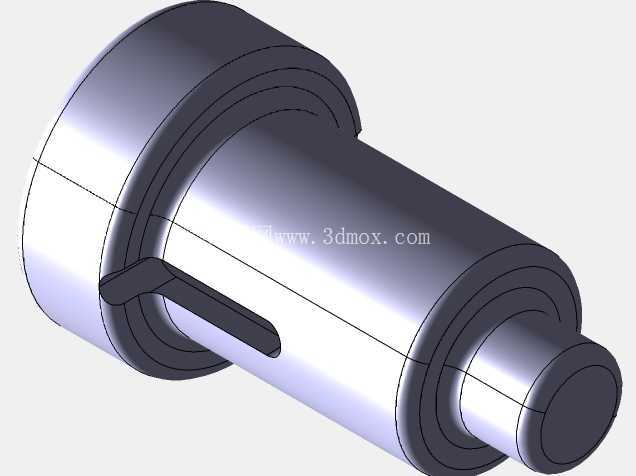

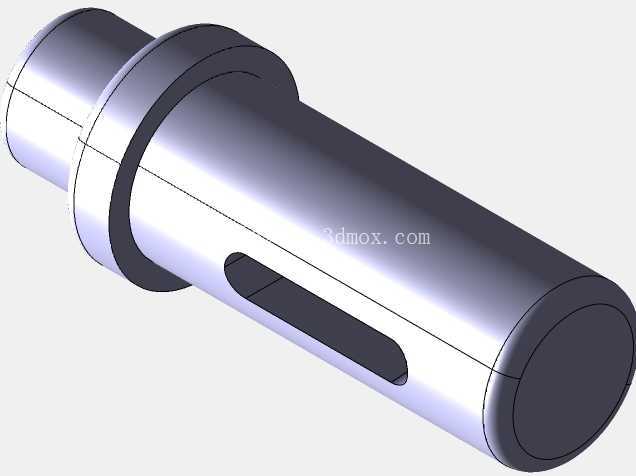

在建模思路上,这类零件优先采用回转体特征做主体构型,先通过旋转命令生成阶梯轴与中间凸缘的基础轮廓,再通过拉伸切除或者拉伸凸台的方式生成两侧的防转卡块,最后对所有锐边做0.2-0.5mm的倒角处理,一方面去除机加工后的毛刺避免装配时割伤操作人员或者损坏密封件,另一方面也可以在插接时起到导向作用,降低装配对位的难度。从安装边界来看,这类接头的径向最大尺寸由中间凸缘的直径决定,设计时需要保证凸缘直径比两端插接段大3-5mm,留出足够的密封件安装空间,通常会在凸缘两侧的插接段根部预留密封圈安装槽,搭配O型密封圈实现静密封,满足变压器油路或者气路的密封要求,避免变压器油渗漏或者外界潮气进入设备内部。
轴向总长度需要匹配两侧对接件的安装深度,一般会比两侧安装孔的总深度小0.1-0.2mm,保证凸缘端面可以完全贴合两侧安装面,不会出现接头轴向窜动的问题。在实际选型适配时,需要注意这类开口接头的卡块尺寸与对接件卡槽的尺寸匹配,卡块的宽度公差一般控制在0-0.05mm的负公差范围内,既可以顺利卡入卡槽,也不会因为间隙过大导致周向晃动。另外接头的表面粗糙度要求也需要根据使用场景调整,插接配合面的粗糙度一般要求Ra1.6以下,保证配合面的光滑度,减少装配时的磨损,凸缘的密封面粗糙度要求Ra0.8以下,保证密封圈压紧后的密封效果,非配合面的粗糙度Ra3.2即可,不需要过高的加工精度来控制生产成本。
这类零件的材质一般根据使用介质选择,油路场景多采用黄铜或者不锈钢材质,黄铜的切削性能好加工成本低,不锈钢的耐腐蚀性更强适合在潮湿或者有腐蚀性的环境中使用,电气连接场景则可以采用绝缘材质或者表面做绝缘涂层处理,避免接头导电引发安全隐患。在做结构校验时,需要重点校核卡块根部的剪切强度,因为设备运行过程中的振动载荷会持续作用在卡块位置,如果根部圆角过小容易产生应力集中,长期使用可能出现卡块断裂的问题,因此建模时需要在卡块与主体连接的位置设置不小于R0.5的圆角,分散应力提升零件的疲劳强度。同时也要校核插接段的抗弯强度,当外接管路或者线缆存在侧向载荷时,插接段不能出现过大的弯曲变形,否则会导致配合间隙变大引发密封失效,因此插接段的长径比一般控制在3:1以内,避免悬伸过长影响结构刚性。
