CATIAV5万向节传动连接构件

　　在各类需要跨轴线传递扭矩的机械传动场景中，这类万向铰接构件是解决轴系偏角补偿的核心基础零件，小到小型机电设备的动力传递链路，大到工业传动系统的非同轴轴系连接，都能见到这类结构的应用。不同于刚性联轴器只能传递同轴扭矩的局限，这类万向结构可以在两轴存在固定夹角或是工作中夹角动态变化的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的轴系对中误差，抵消设备运行中因机架形变、振动位移带来的轴系偏移量，避免轴系因附加弯矩出现疲劳断裂、轴承偏磨等常见故障。

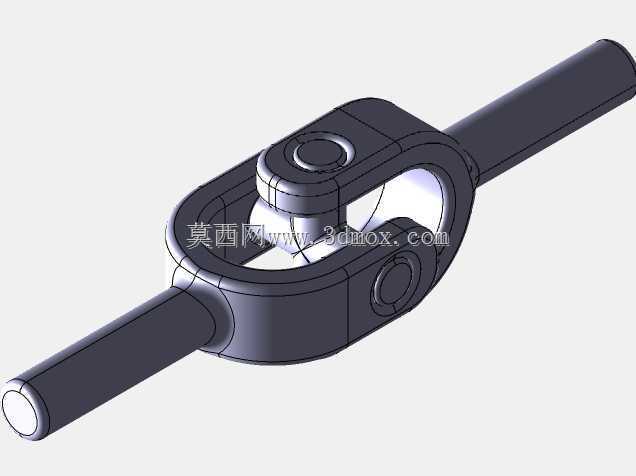

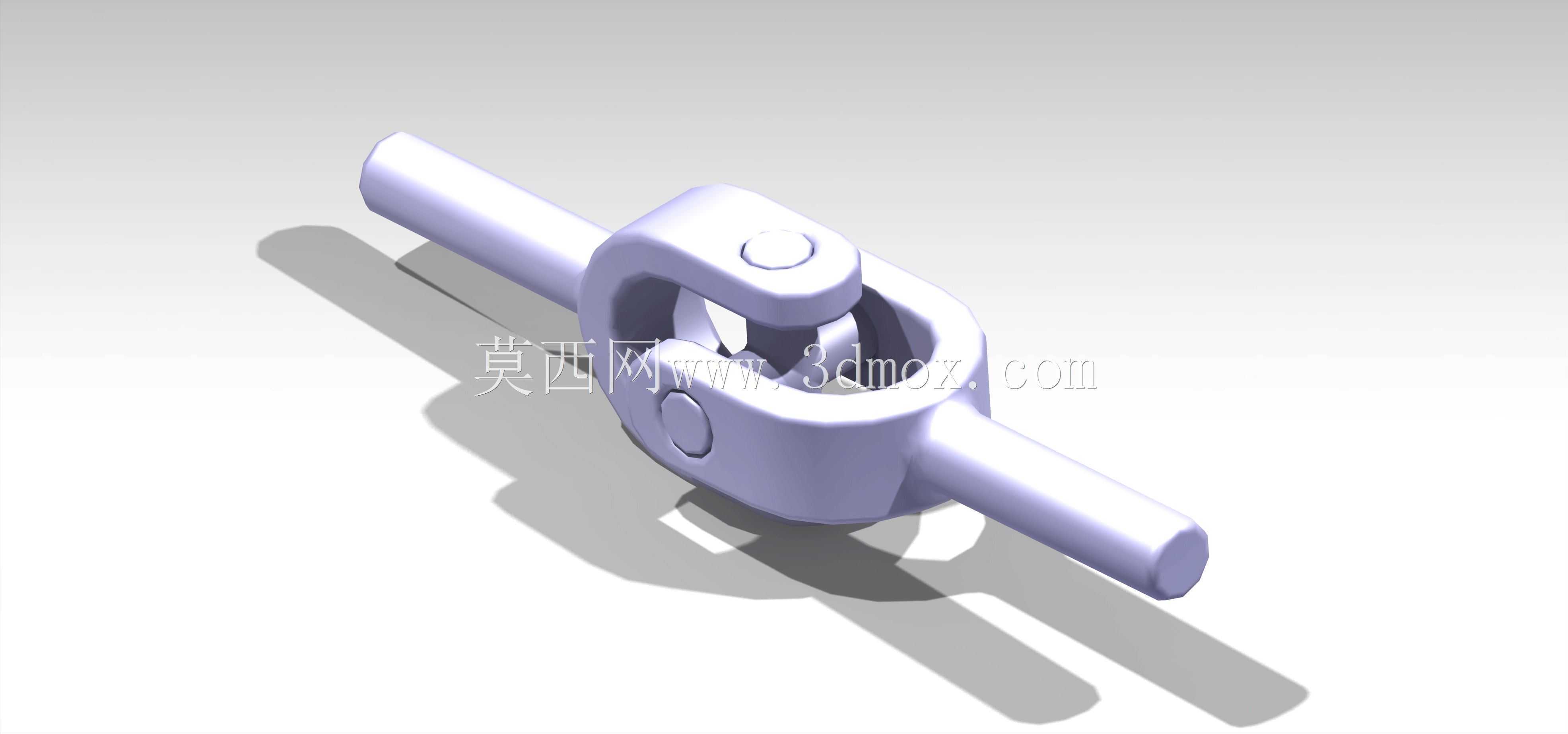

　　从结构设计逻辑来看，这个构件采用了经典的十字铰接式核心结构，外部为一体式锻造级别的框型铰接座，两侧伸出同轴的圆柱连接轴段，中间通过十字销结构实现两个旋转自由度的约束，既保证周向旋转时的扭矩传递刚性，又能在垂直于旋转轴线的两个方向上实现一定角度的偏摆。设计过程中需要重点校核铰接副的配合间隙，间隙过大会导致传动过程中出现回差，在频繁正反转的工况下会产生明显的冲击载荷，加速铰接面的磨损；间隙过小则会增大铰接转动的摩擦阻力，在大偏角工况下甚至会出现卡滞，无法正常补偿轴系偏角。两侧的连接轴段采用等直径圆柱设计，适配常规的轴孔配合安装方式，安装时可以根据实际传动需求选择键连接、销连接或是过盈配合的固定方式，轴段的长度预留了足够的安装配合余量，既可以直接插入配套的轴毂孔内完成固定，也可以根据实际安装空间对轴段长度进行二次修配，不会影响核心铰接结构的强度。

　　从安装边界来看，核心铰接框的外径尺寸控制在紧凑范围内，偏摆过程中铰接座的外轮廓不会超出两侧轴段的外接圆柱边界，在狭小安装空间内也能完成布置，不需要额外预留过大的避让空间。铰接副的接触面设计了均匀的承压面，工作过程中接触面的压应力被均匀分散，避免局部应力集中导致的构件变形，在额定扭矩负载下，铰接面的接触压强控制在材料许用承压范围内，保证长期运行的磨损量处于合理区间。这类构件在实际选型使用时，需要重点匹配额定传递扭矩、最大允许工作偏角、最高工作转速三个核心参数，不同工况下的负载特性差异较大，平稳载荷的连续传动工况可以选择接近额定扭矩的型号，存在冲击载荷、频繁正反转的工况则需要预留足够的扭矩余量，避免瞬时冲击载荷损坏铰接结构。

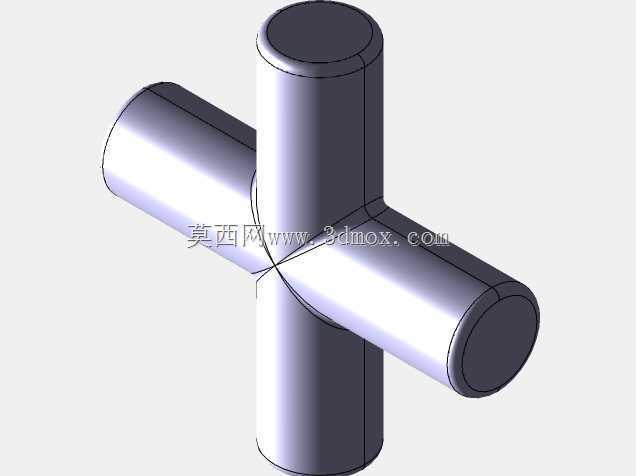

　　在建模过程中，这类构件的特征构建需要重点关注铰接位置的同轴度约束，十字销的两个旋转轴线必须保证空间垂直且相交于一点，否则会导致传动过程中出现转速波动，增大运行过程中的振动和噪声。配合面的尺寸公差需要根据实际使用场景设定，铰接转动面采用间隙配合，固定连接面根据连接方式选择对应的过渡或是过盈配合，所有棱边都做了合理的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中，提升构件的疲劳强度。这类万向连接结构在交流稳压设备的调节机构、小型传动装置的动力链路、轻工机械的进给传动系统中都有广泛应用，能够大幅降低轴系安装的对中精度要求，减少设备装配过程中的调校工作量，同时提升传动系统运行的可靠性，降低轴系部件的故障概率。
