CatiaV5轮架钣金生成式结构设计方案

　　本次设计的轮架配套蜂窝防护结构，主要适配台球桌、乒乓球桌类休闲运动器材的脚轮安装区域，这类器材日常使用中需要频繁移动调整位置，轮架区域既需要承载整台桌体的重量，又要避免移动过程中杂物卷入脚轮、或是磕碰造成轮架变形，同时还要兼顾外观的整体性，不能有突兀的突出结构剐蹭地面或是使用者衣物。

　　从实际使用场景出发，这类桌体单脚承重通常在80-150kg区间，四个脚轮总承重覆盖300-600kg范围，完全满足常规台球桌、乒乓球桌的自重加上使用过程中的动态载荷要求。轮架的安装边界需要匹配常规桌脚的方管截面尺寸，通常适配4040mm到5050mm的方管桌腿，安装孔位预留了横向20mm的调节余量，能够适配不同厂家生产的桌腿安装公差，不需要现场二次打孔修改，降低现场安装的工作量。

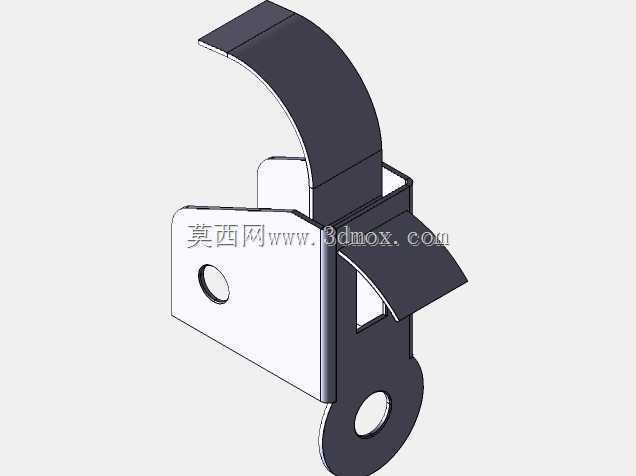

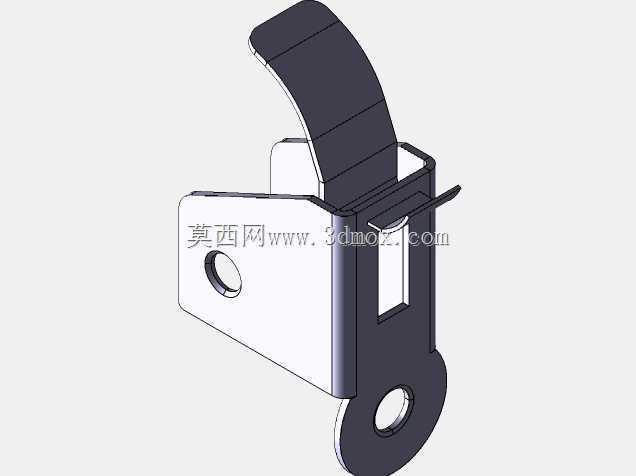

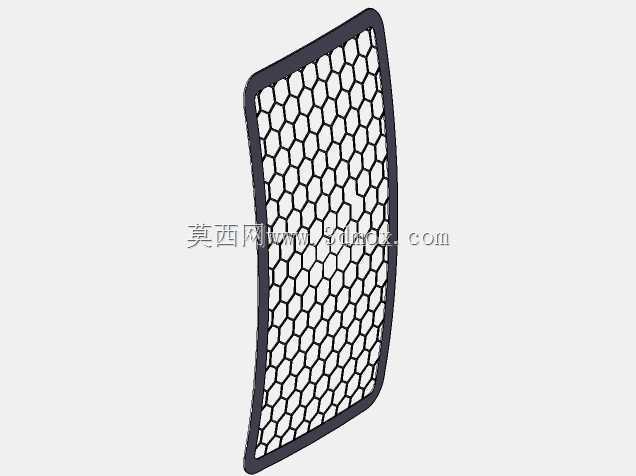

　　设计过程中优先采用钣金折弯工艺，整体结构采用1.5mm厚度的冷轧钢板作为基材，折弯边预留了1.2倍板厚的折弯内R角，避免折弯过程中出现应力集中开裂的问题，同时折弯边高度设置为12mm，既能够提升整体结构的抗扭刚度，又不会因为翻边过高造成材料浪费、或是与桌腿其他结构产生安装干涉。正面的蜂窝网孔结构采用正六边形开孔设计，孔格对边距离为8mm，筋位宽度1.5mm，这种结构相比同等开孔率的圆孔结构，平面抗形变能力提升30%以上，同时能够有效阻挡直径10mm以上的杂物进入轮架区域，避免头发、碎屑、场地铺设的地毯纤维卷入脚轮轴承，延长脚轮的实际使用寿命。

　　结构的安装面采用下沉式设计，脚轮安装位比钣金主体平面下沉3mm，安装后脚轮的上固定板完全嵌入下沉区域，不会突出于钣金表面，避免安装后出现凸起剐蹭桌体底部的横撑结构。四个安装角位都预留了直径6.5mm的螺丝过孔，适配M6的自攻螺丝或是法兰螺栓安装，过孔周边压制了深度0.5mm的锥形沉孔，安装后螺丝头完全沉入板面以下，不会突出表面影响防护网的贴合度。

　　轮架的外轮廓做了R15的圆角过渡，没有尖锐的直角边，避免安装和移动过程中划伤操作人员或是地面铺设的地胶、地毯材料。整体结构的外轮廓尺寸控制在180*280mm范围内，适配大多数商用、家用台球桌和乒乓球桌的脚轮安装空间，不会因为尺寸过大突出于桌腿侧面，影响整体外观协调性。

　　从钣金加工的工艺性角度考虑，整个零件只需要一套冲孔落料复合模加上折弯工序即可完成加工，不需要额外的焊接工序，所有的结构加强都通过折弯翻边实现，加工工序少，批量生产时的成本控制更有优势。蜂窝网孔的排布在靠近安装边的位置预留了8mm的无孔实体边，提升安装区域的结构强度，避免长期受力后安装孔位出现开裂变形。网孔区域的整体平面度控制在0.5mm以内，安装后能够紧贴桌腿的安装面，不会出现缝隙过大积灰的问题。

　　在实际使用过程中，这种带蜂窝防护的轮架结构，除了应用在球类桌具上，也可以适配小型移动货架、设备移动支架的脚轮防护场景，只需要调整安装孔位的间距即可快速适配不同的安装需求。结构的表面处理可以采用喷塑或是镀锌工艺，适配不同的使用环境，潮湿环境下采用热镀锌处理能够提升防锈能力，室内常规使用场景采用静电喷塑即可满足外观和防锈要求。

　　设计过程中针对钣金展开的工艺缺口做了专门处理，所有折弯位置的工艺缺口宽度为2mm，深度等于折弯边高度，避免折弯时出现材料挤压起鼓的问题，展开后的板材轮廓没有过小的尖角，所有工艺缺口位置都做了R1的圆角过渡，避免冲压过程中出现模具崩口的问题，提升模具的使用寿命。网孔的排布采用错位对齐方式，保证各个方向的结构刚度均匀，不会出现某个方向受力容易变形的问题，经过受力模拟，在150kg的垂直载荷下，整体结构的最大形变量小于0.2mm，完全满足日常使用的强度要求，不会因为长期承重出现永久变形。
