GRABCAD风格汽车品牌标识立体造型设计

　　该立体标识造型主要应用于汽车品牌视觉展示、线下门店展陈装饰、汽车文化周边衍生产品开发等场景，也可作为汽车外观装饰件的设计参考原型，为整车外饰的品牌标识安装位提供造型匹配依据。从实际使用维度看，这类立体标识核心作用是传递品牌视觉识别属性，区别于平面印刷标识，立体结构能在不同光照角度下形成层次分明的光影效果，强化视觉记忆点，在展陈场景中可配合射灯形成突出的视觉焦点，在实车装配场景下需匹配车身覆盖件的曲面弧度，保证安装后与周边型面的贴合度。

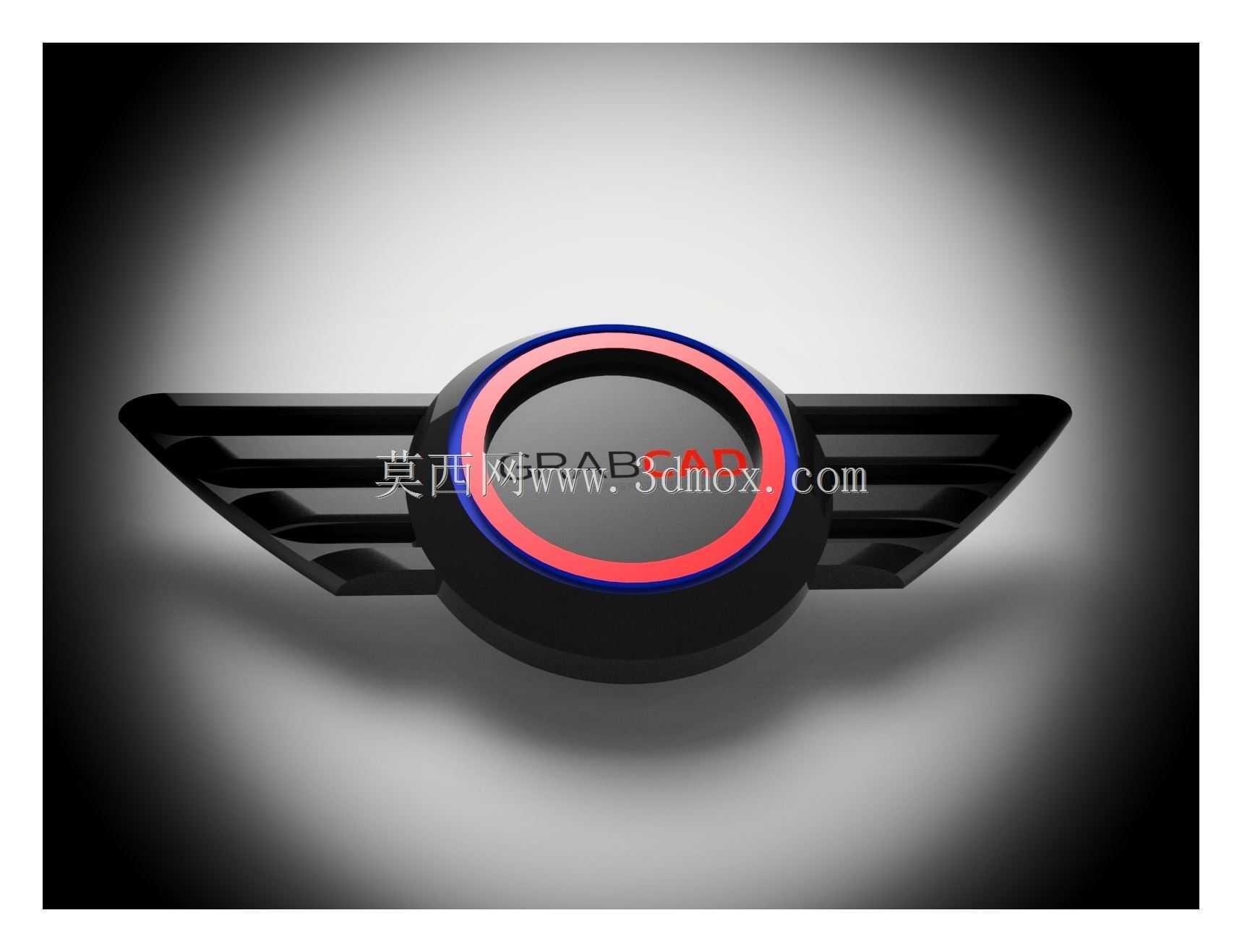

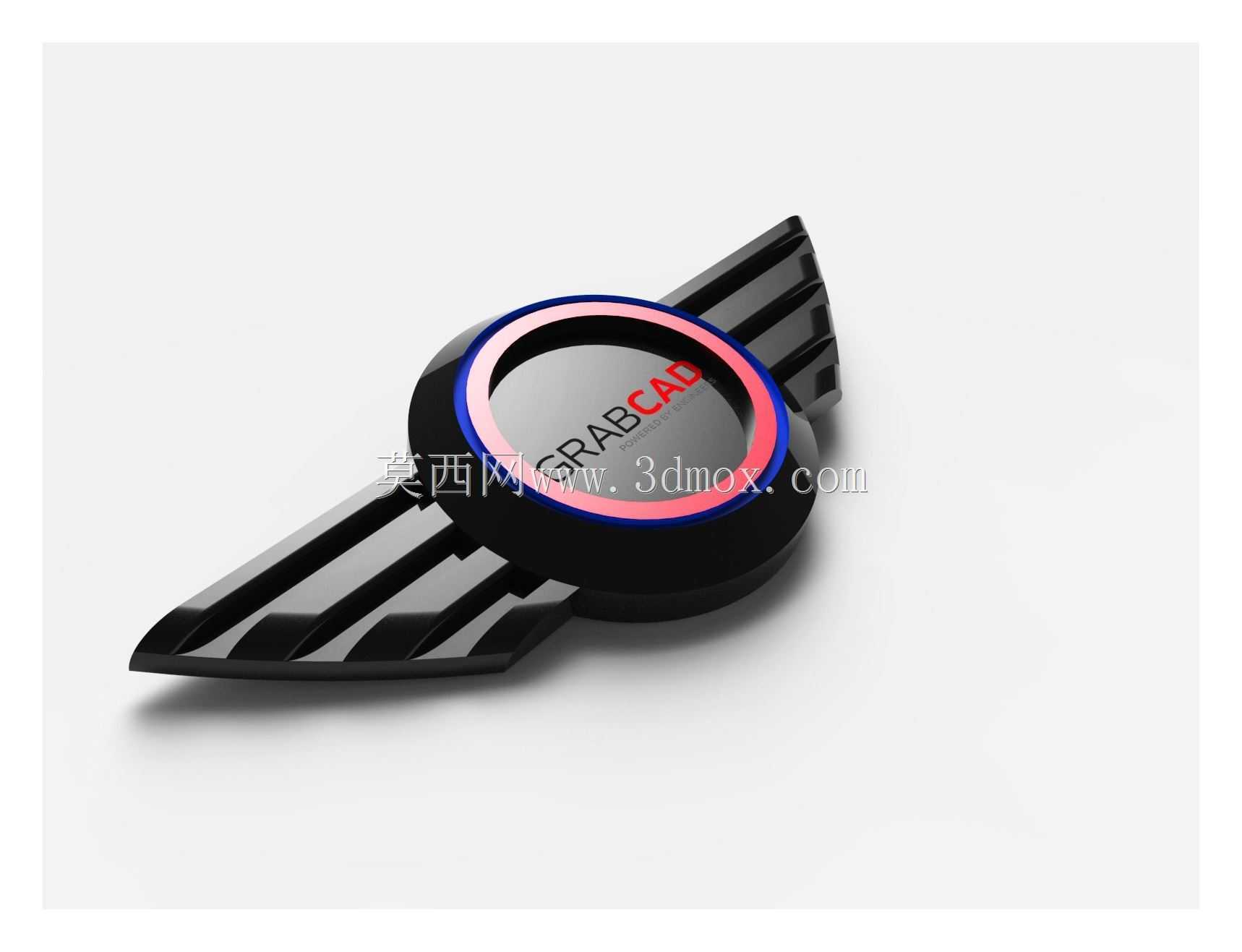

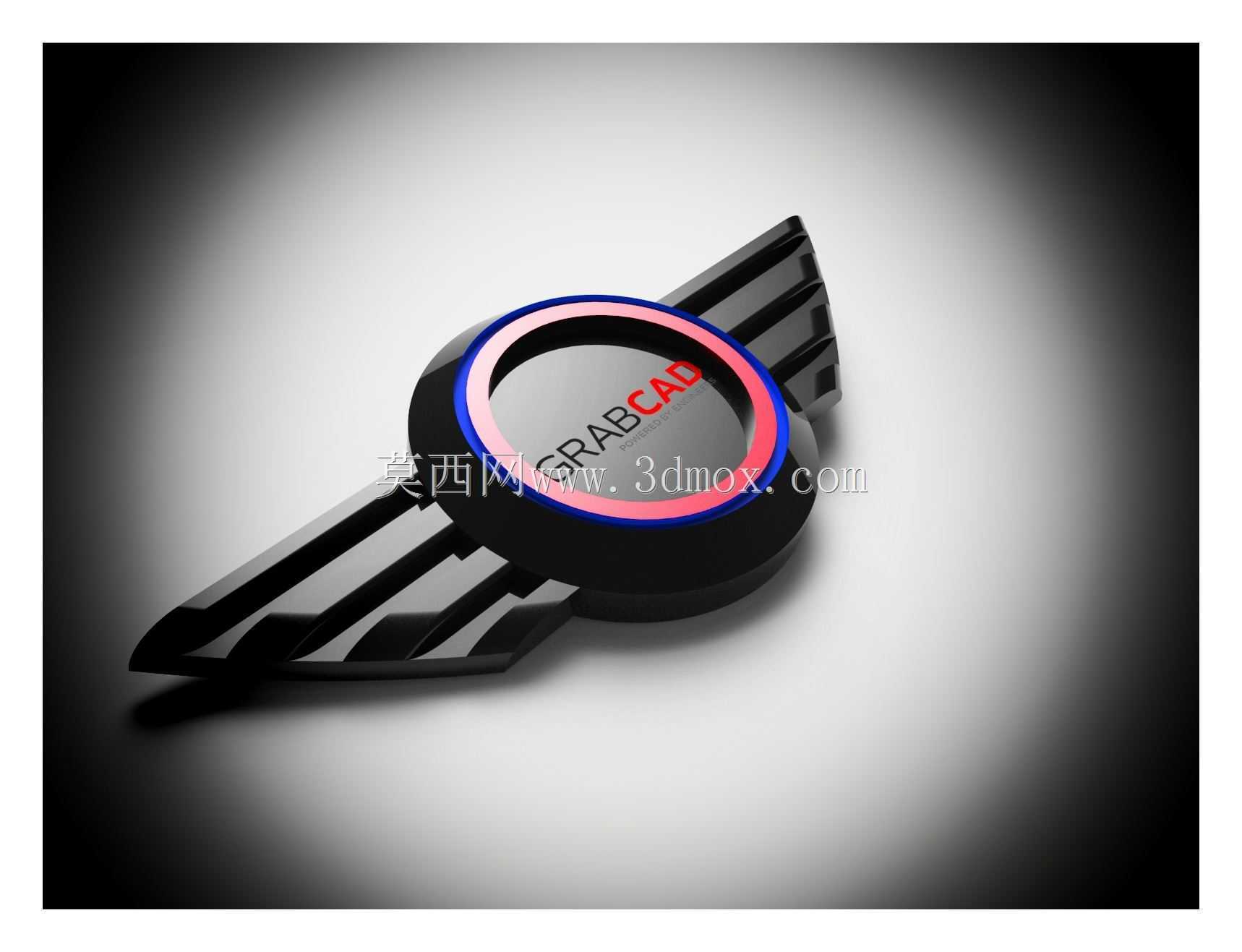

　　设计过程中首先确定了环形主体加双侧翼形结构的整体布局，环形外圈做了分层倒角处理，最外层设置窄边高亮装饰环，向内依次过渡到哑光黑基底环面，中间环形区域预留品牌字样的蚀刻或印刷位，字样区域做微凸处理，避免日常使用中摩擦造成字样磨损。双侧翼形结构采用多段平行翼片的分层设计，每段翼片从靠近环形主体的位置向外逐渐收窄，翼片边缘做R0.8-R1.5的圆角过渡，既避免锐边造成的安全隐患，也能让光线在翼片表面形成连续的反光带，增强整体的精致感。翼片与环形主体的衔接位置做了平滑的曲面过渡，没有生硬的拼接棱角，保证整体造型的流畅性。

　　从安装边界来看，该标识整体外轮廓的横向宽度控制在120mm-180mm区间，纵向高度为45mm-65mm，整体凸起厚度为8mm-12mm，可根据不同的安装场景调整尺寸比例：如果是用于实车前脸或尾门安装，需匹配对应车型的安装位凹槽尺寸，背部预留3M胶粘贴位或卡扣安装位，安装后标识最外凸点与车身覆盖件的高度差不超过10mm，避免影响整车的空气动力学性能，也减少洗车、日常剐蹭对标识造成的损坏；如果是用于桌面展陈摆件，可适当放大整体尺寸，底部增加配重底座，保证放置稳定性。

　　结构设计上，环形主体内部做了中空减重处理，壁厚控制在1.5mm-2mm，既保证整体结构强度，不会因为轻微磕碰出现断裂变形，也能控制整体重量，实车安装时不会因为自重过大出现粘贴脱落的问题。翼形结构的每段翼片厚度从根部的3mm向外逐渐收薄至1.2mm，模拟真实飞翼的轻薄质感，同时在翼片与环形主体的连接位置增加了隐形加强筋，加强筋宽度为2mm，厚度1mm，完全隐藏在结构背面，不会破坏正面的视觉完整性，能有效避免翼片受外力出现弯折断裂。表面处理工艺上，不同区域可做差异化处理：高亮装饰环可采用镀铬或真空镀工艺实现镜面效果，基底环面采用哑光黑喷塑或磨砂阳极氧化处理，形成明暗对比，翼片表面可做拉丝纹理处理，顺着翼片延伸方向设置拉丝纹路，进一步强化金属质感，品牌字样区域可采用填漆或激光雕刻工艺，保证字样清晰耐磨，长期使用不会出现掉色脱落的问题。

　　在建模过程中，需重点处理各曲面之间的G2连续过渡，尤其是翼片与环形主体的衔接位置，要避免出现曲面褶皱、曲率突变的问题，保证渲染和后续加工时的表面顺滑度。对于标识上的文字特征，需保证文字的拉伸深度统一为0.3mm-0.5mm，文字边缘做微小倒角，避免加工时出现锐边，同时也能让文字在光照下更清晰。如果用于注塑加工生产，还需在结构背面预留拔模斜度，拔模角度控制在1°-1.5°，避免脱模时出现结构拉伤，壁厚保持均匀，避免出现缩痕、翘曲等注塑缺陷，保证量产时的成品率。
