交流稳压器铰接支撑连接结构件

　　交流稳压器作为供电系统中稳定输出电压的核心设备，其内部传动与支撑构件的设计合理性，直接决定了调压机构动作的平顺性与长期运行可靠性，本次呈现的铰接支撑连接结构件，正是稳压器调压传动链路中承担力传递与姿态约束的关键零件。在交流稳压器的实际运行场景中，该构件一端连接碳刷滑动架的铰接支座，另一端衔接调压驱动摆臂的输出端，当输入电压出现波动时，伺服驱动机构带动摆臂转动，通过该构件将旋转扭矩转化为碳刷架沿调压线圈柱面的直线滑动位移，以此改变线圈匝比实现输出电压的动态校正，整个动作过程中，构件需要持续承受交变的推拉载荷，同时要抵消碳刷架滑动过程中产生的侧向偏载，避免传动卡滞或碳刷偏磨导致的接触不良。从结构设计逻辑来看，

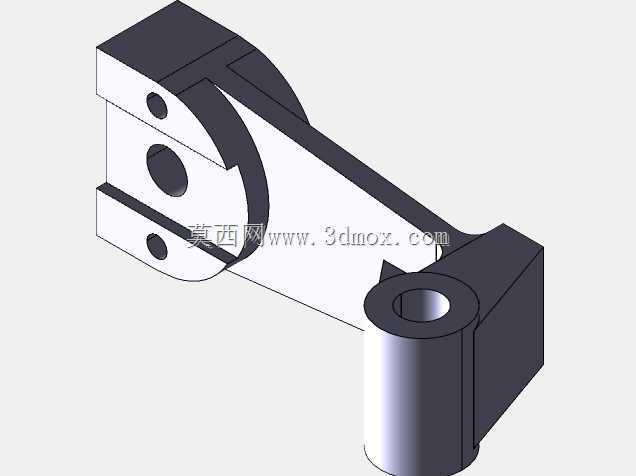

　　该构件采用了两端铰接孔加中间斜置支撑臂的构型，靠近碳刷架侧的双孔铰接端采用叉形开口结构，两个同轴小孔用于穿装铰接销轴，开口间隙可以适配安装过程中的装配公差，同时在铰接转动时预留足够的避让空间，避免与相邻的绝缘支架产生运动干涉；中间的支撑臂采用变截面斜置设计，根据受力路径的弯矩分布调整截面厚度，在铰接端与驱动端的过渡区域做了圆弧加厚处理，降低应力集中系数，避免长期交变载荷下出现疲劳断裂；靠近驱动侧的单孔铰接端设计为带凸台的圆柱套筒结构，凸台端面可以作为轴向定位基准，与驱动摆臂的安装槽贴合，限制构件的轴向窜动，套筒内孔与销轴的配合选用间隙配合，既保证转动灵活性，又控制配合间隙在合理范围，减少传动过程中的空程误差。在安装边界层面，

　　该构件的整体安装空间被限制在稳压器调压线圈侧方的狭长区域内，叉形端的两个铰接孔中心距、驱动端套筒孔与叉形端孔的中心距、支撑臂的斜置角度都经过严格的运动学仿真校核，确保碳刷架从调压线圈最低端滑动到最高端的全行程中，构件不会与线圈绝缘层、接线端子、周边固定支架产生碰撞，同时传动压力角始终保持在合理区间，避免驱动负载过大导致伺服电机过载。构件的所有棱边都做了倒钝处理，铰接孔的端面加工有沉孔，用于容纳销轴的卡簧或挡圈，防止销轴在设备运行振动过程中脱出，支撑臂的平面度与铰接孔的垂直度公差控制在IT7级，保证铰接转动时无别劲现象，在实际装配过程中，铰接孔内需要添加少量低温润滑脂，降低转动副的磨损速率，延长构件的维护周期。

　　这类支撑铰接件虽然在稳压器整体结构中属于小型零部件，但其尺寸精度与结构强度直接影响调压动作的响应速度与定位精度，若构件出现变形或铰接孔磨损超差，会导致碳刷定位偏移，输出电压出现偏差，严重时甚至会引发碳刷卡滞烧毁线圈的故障，因此在设计过程中需要充分考虑材料的刚性与耐磨性，同时兼顾装配工艺性，在满足受力要求的前提下尽可能简化结构，减少加工工序，降低制造成本。
