十字轴式万向节传动连接结构

　　做传动结构设计快十二年，经手的轴系连接方案没有一百也有八十，万向节这类零件看着结构不复杂，真要适配工况选对型号、把安装边界卡准，能省掉后期调试至少三成的麻烦。很多刚入行的设计师总觉得万向节就是“两根轴不在一条线上就能用”，真到现场跑过几次设备故障就知道，这里面的尺寸公差、摆角余量、配合间隙，每一项都卡着设备的运行寿命。

　　先说实际用的场景，这类小型万向联轴器，最常见的就是小型输送线的动力接驳段——比如生产线要绕过设备机架做转角布局，电机输出轴和从动辊轴的轴线没法做到严格共线，硬用刚性联轴器的话，别说转动，连安装都装不上，强行锁紧螺栓跑起来，用不了半个月轴承就会因为附加径向力烧坏，甚至把轴掰弯。还有小型机床的进给传动链、非标自动化设备里的分料机构传动轴、甚至一些小型农业机具的动力输出端，只要存在两轴轴线夹角不固定、或者安装时存在同轴度误差没法完全消除的工况，都得靠这类万向节来补偿偏移。

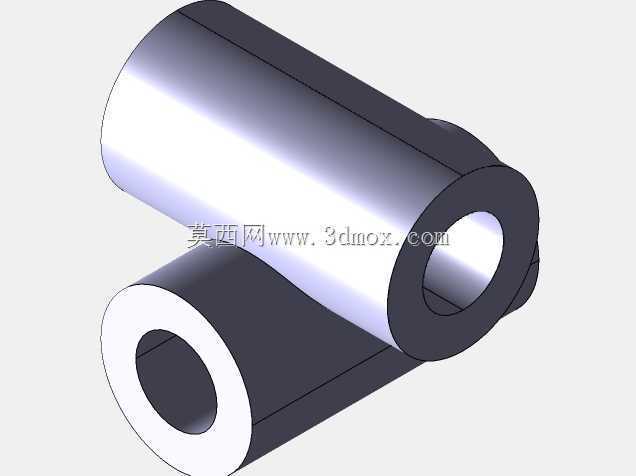

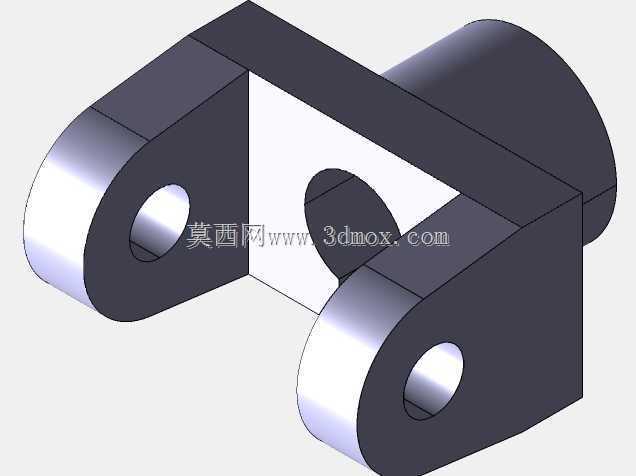

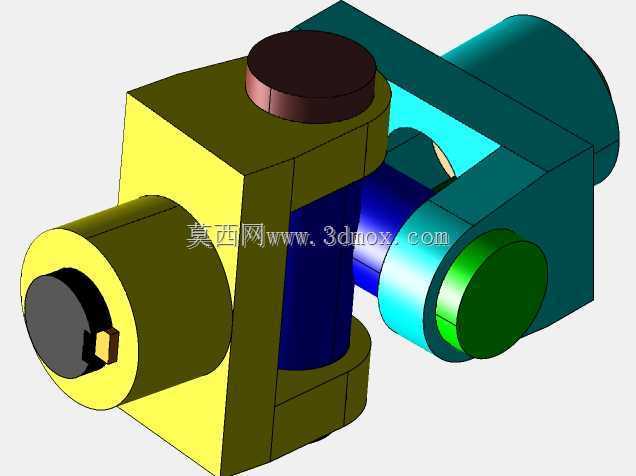

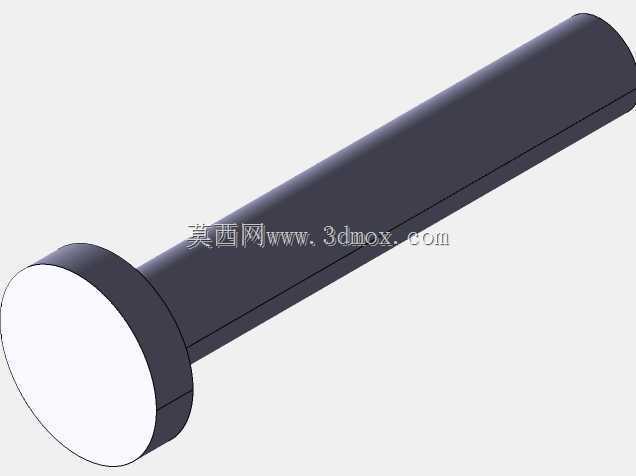

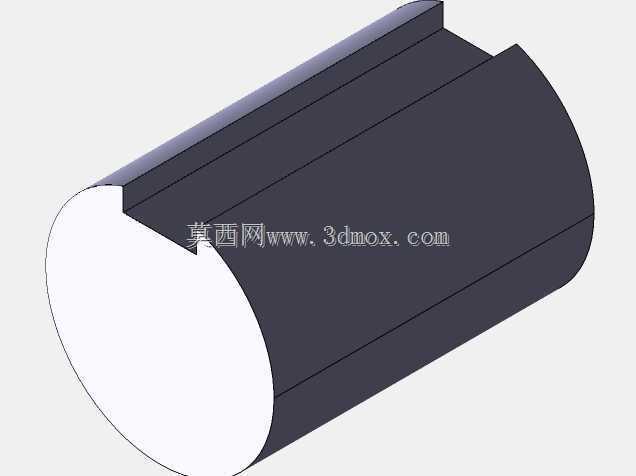

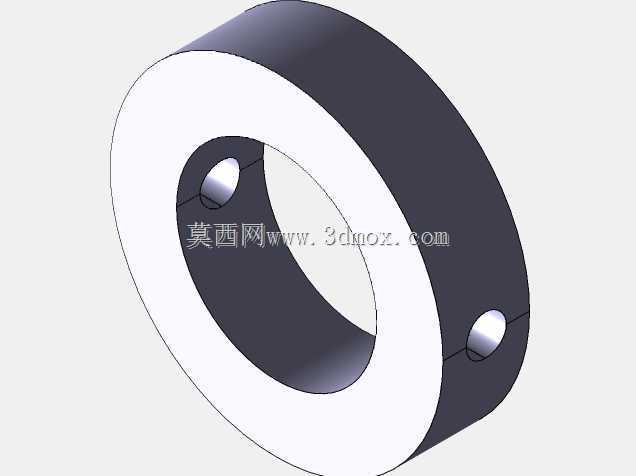

　　从功能特性来说，这个结构的核心就是在两轴存在角向偏移的时候，依然能稳定传递旋转扭矩，不会像刚性连接那样憋劲。和常见的十字轴万向节不太一样，这个结构采用的是套筒式的铰接设计，两个带内孔的筒身通过中间的铰接结构连接，每个筒身的内孔是用来和待连接的轴做配合的，一般是通过顶丝或者键连接实现周向固定，保证扭矩传递的时候不会打滑。它允许的两轴夹角不算特别大，一般在15度到25度之间，足够覆盖绝大多数非标设备的安装偏移补偿需求，毕竟真要大角度传动，那得用双联万向节或者带花键伸缩的结构，成本要高上不少。

　　说回设计思路，做这个结构的三维建模的时候，首先要卡的就是内孔的配合公差——毕竟这部分是直接和传动轴配合的，要是间隙留大了，传动的时候会有冲击，正反转切换的时候回程间隙太大，定位精度根本保证不了；要是过盈量太大，现场安装的时候根本敲不进去，甚至会把筒身撑裂。然后是中间铰接部分的间隙，这个地方的配合要做到既能灵活转动，又不能有太大的旷量，间隙控制在0.02到0.05毫米之间是比较合适的，太小了转动卡滞，补偿角度的时候阻力太大，会给两端的轴承带来额外负载；太大了传动的时候会有异响，高速转动的时候还会产生振动。筒身的壁厚也要算清楚，要根据传递的额定扭矩来核算，不能为了省料把壁厚做太薄，不然满负载传动的时候筒身会被扭裂，尤其是铰接位置的过渡圆角，绝对不能做直角，直角处的应力集中会让零件的疲劳寿命直接掉一半，倒上R1到R2的圆角，应力集中系数能降下来六成多。

　　再讲安装边界的尺寸，这类小型万向节的外形尺寸是和内孔直径直接挂钩的，比如适配10毫米直径轴的型号，筒身的外径一般在20毫米左右，整体的长度不会超过60毫米，铰接位置的外径比筒身略大一点，大概在24毫米上下，安装的时候要给铰接部分留出足够的摆动空间，不能让周围的机架、线档之类的零件挡住筒身的摆动路径，不然设备运行到某个角度的时候就会被卡住，甚至把轴别断。还有两端轴的插入深度，每个筒身的内孔深度一般是直径的1.5到2倍，安装的时候轴要插到底，不能只插进去几毫米就锁顶丝，那样接触面积不够，传递大扭矩的时候会打滑，甚至把轴的表面顶出凹坑。

　　很多新手设计师选型的时候只看能传多大扭矩，忽略了工作转速的影响，这类套筒式万向节因为铰接部分的摩擦阻力比精密十字轴万向节略大，最高工作转速一般不超过1000转每分钟，要是用在高速传动的场合，很快就会因为发热磨损，间隙越来越大，最后整个传动链抖得根本没法用。还有润滑的问题，铰接位置要预留润滑脂的加注空间，装配的时候涂上锂基脂，能把磨损速度降下来不少，要是干磨的话，用不了几个月铰接部分就会旷量超标，传动精度完全丧失。

　　实际做结构校核的时候，还要考虑冲击负载的情况，比如设备启动瞬间的扭矩是额定扭矩的1.5到2倍，选型的时候安全系数至少要留到2以上，不能卡着额定扭矩选，不然遇到卡料之类的突发负载，万向节直接就扭断了，反而会造成更大的设备故障。另外，安装的时候两端轴的夹角尽量不要用到极限值，比如最大允许摆角是25度，实际使用的时候最好控制在20度以内，摆角越大，铰接部分的接触应力就越大，磨损速度也会越快，使用寿命会呈指数级下降。

　　做三维建模的时候，还要把配合的干涉检查做透，尤其是当万向节摆动到最大角度的时候，要检查两个筒身之间会不会发生碰撞，很多人建模的时候只在零角度位置做检查，等到摆到最大角度才发现两个筒身的边缘碰在一起，根本转不动，到了加工完零件组装的时候才发现问题，改都没法改，只能重新做零件，耽误项目进度。还有顶丝孔的位置，要开在筒身的侧面，正对轴的平面位置，不能开在铰接结构的受力方向上，不然会削弱筒身的结构强度，容易在顶丝孔的位置开裂。
