交流稳压器传动连接角杆结构设计

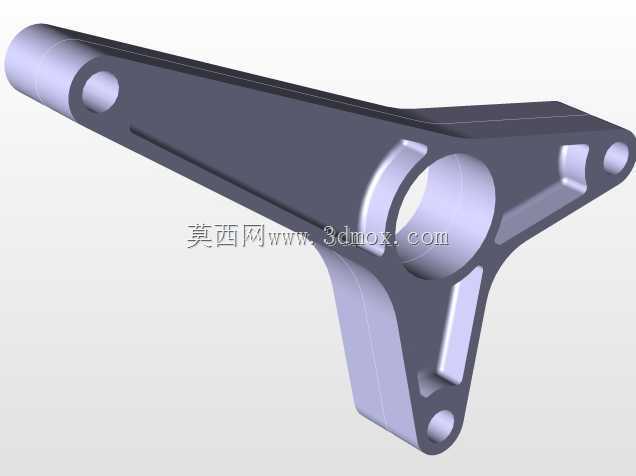

　　交流稳压器内部的调压传动链路中，角杆是承担力矩换向、行程传递的核心受力构件，这类零件的设计合理性直接决定调压动作的响应精度与长期运行可靠性，在接触式调压器、补偿式稳压器的调压机构里，角杆一端连接调压驱动摆臂，另一端联动碳刷架的滑动支座，把驱动端的圆周摆动转化为碳刷沿绕组表面的直线滑移，实现输出电压的动态调整。从结构形态来看，该角杆采用三臂分叉式构型，三个臂端分别设置同轴度要求较高的铰接孔，其中主臂端的大直径铰接孔作为整个构件的回转支点，孔壁需与铰接销轴保持H7/f6的间隙配合，既要保证转动过程无卡滞，又要控制径向窜动量不超过0.05mm，避免碳刷走位偏移导致绕组接触不良。另外两个支臂的铰接孔分别对接驱动输入与负载输出端，

　　孔位之间的中心距公差严格控制在±0.03mm范围内，因为角杆的传动比完全由臂长比值决定，一旦孔位偏差超差，会直接导致调压行程与驱动输出行程不匹配，出现调压不到位或者过冲的问题。设计过程中优先采用等强度构型思路，在臂身的非受力区域做了减重凹槽处理，同时在三个臂的交汇应力集中区域设置了圆滑过渡的加强筋，筋板厚度从交汇中心向臂端逐渐收窄，既保证构件在承受最大传动力矩时不会出现根部断裂，又尽可能降低零件自身重量，减少驱动端的负载惯量，让调压动作更灵敏。零件的主体壁厚根据受力仿真结果做了差异化分配，主铰接孔周边的壁厚是普通臂身壁厚的1.5倍，因为该区域是整个构件的受力支点，长期承受交变摆动力矩，壁厚不足容易出现孔壁磨损、椭圆化的问题，

　　直接缩短零件的更换周期。从安装边界来看，该角杆的回转中心到最远臂端的垂直距离需要匹配稳压器内腔的安装空间，摆动过程中所有外轮廓的运动包络面不能与周边的绕组支架、接线端子、传感线路产生干涉，设计时已经预留了至少3mm的安全间隙，避免设备运行过程中因零件形变、装配公差累积出现剐蹭问题。铰接孔的端面都做了0.5mm的倒角处理，既方便装配时销轴的快速导入，又能去除机加工产生的毛刺，防止装配过程中毛刺脱落掉入稳压器内部造成电路短路风险。臂身表面的减重槽除了减重作用，还能在零件注塑或者压铸成型时减少壁厚不均导致的缩痕、内应力问题，提升零件的成型良率，同时槽道的走向完全顺着零件的受力传力路径布置，不会因为开槽削弱结构的整体强度。在实际应用场景里，

　　这类角杆需要承受每分钟数次到数十次不等的往复摆动，长期运行下铰接孔的磨损是主要失效形式，因此设计时在孔位位置预留了镶嵌耐磨衬套的余量，后期维护时只需更换衬套即可恢复传动精度，不需要整体更换角杆，大幅降低设备的后期维护成本。三个臂的连接角度经过反复运动仿真校核，保证驱动端摆过额定角度时，输出端带动碳刷架的行程刚好覆盖稳压器整个调压绕组的有效接触长度，不会出现碳刷走到绕组尽头还继续受力的情况，避免顶弯碳刷架或者刮伤绕组绝缘层。零件的所有外棱角都做了R1以上的圆角处理，一方面是减少应力集中，提升零件的抗疲劳强度，另一方面是避免装配和维护过程中尖锐棱角划伤操作人员或者破坏周边线路的绝缘层。从传动特性来看，该角杆的杠杆比经过优化设计，驱动端只需要施加较小的摆动力矩，就能带动碳刷架产生足够的压紧力，保证碳刷与绕组表面接触可靠，不会因为接触压力不足出现打火、烧蚀绕组的问题，同时也不会因为压力过大导致碳刷过度磨损，缩短碳刷的使用寿命。
