交流稳压器传动用斜齿小齿轮轴结构

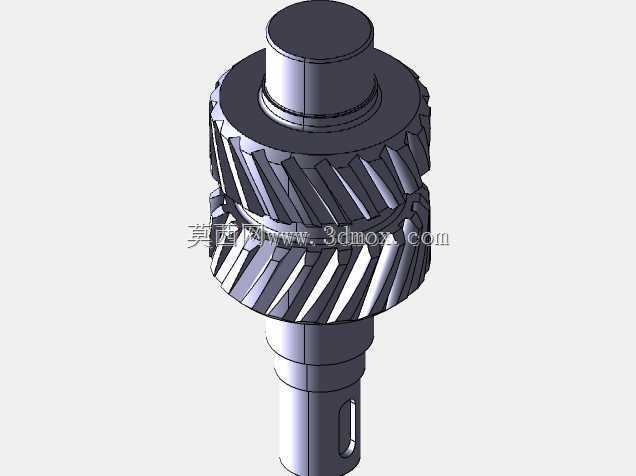

　　交流稳压器的调压传动链路里，这类带斜齿结构的小齿轮轴，是衔接调压驱动端与调压机构执行端的核心传动零件，日常运行中承担着传递旋转扭矩、匹配传动比、保障调压动作平稳顺滑的作用，区别于普通直齿轴类零件，斜齿的啮合特性让它在传动过程中冲击更小、啮合重合度更高，能适配稳压器频繁小幅调压的工况需求，避免调压过程中出现卡顿、传动间隙过大导致的调压精度偏差问题。从结构设计逻辑来看，整根轴采用阶梯轴的布局形式，不同轴段的直径差异是为了适配不同的装配需求：最上端的细轴段是定位支撑端，装配时会嵌入对应端盖的轴承内圈，承担径向支撑的作用，轴段长度需要匹配轴承宽度与端盖的安装沉孔深度，保障装配后轴的轴向窜动量控制在允许范围内，

　　避免运行中出现轴向窜动导致的齿轮啮合错位。中间的斜齿段是核心的扭矩传递部分，齿向采用螺旋角设计，啮合过程中轮齿是逐步进入啮合、逐步退出啮合的，相比直齿传动的瞬时全齿啮合，能大幅降低啮合冲击带来的噪音与振动，这对于交流稳压器这类需要长期稳定运行、对运行噪音有一定要求的电力配套设备来说十分关键；齿段两侧的轴肩是齿轮段的轴向定位面，装配时抵靠轴承内圈或者轴套端面，限制齿轮段的轴向位置，保障啮合时齿宽方向的接触面积符合设计要求，避免出现偏载导致的轮齿局部磨损过快问题。齿段下方的轴段依次设置有密封配合位、键槽安装位，其中密封配合位的表面粗糙度要求更高，装配时会与密封圈唇口配合，阻挡传动腔体内的润滑脂溢出，同时避免外界的粉尘、

　　潮气进入传动腔体内部，保障传动部件的润滑环境稳定；键槽采用普通平键的安装形式，键槽的深度、宽度以及轴向位置，都需要匹配下方传动连接部件的轮毂尺寸，保障扭矩传递过程中键的受力均匀，避免出现键侧压溃、键槽变形的问题，最下端的轴头是动力输入端，会与驱动侧的传动件连接，轴端的倒角设计是为了装配时能顺利插入对应轮毂的内孔，避免装配过程中刮伤配合面。从安装边界来看，整根轴的轴向总长度需要匹配稳压器传动腔体的内部安装空间，上下支撑端的同轴度要求较高，避免装配后出现轴转动卡滞、齿轮啮合侧隙不均匀的问题；齿顶圆直径需要匹配啮合大齿轮的中心距要求，保障啮合侧隙处于合理范围，侧隙过大会导致传动回程误差大，影响调压精度，侧隙过小则会导致轮齿啮合卡滞、

　　运行温升过高，加剧轮齿磨损。这类零件在设计过程中，虽然齿部的精确尺寸参数需要结合具体传动比、负载扭矩做校核计算，但整体的结构布局、装配定位逻辑是通用的，阶梯轴的各段直径差需要兼顾零件加工的工艺性，避免出现直径突变过大导致的应力集中问题，轴肩处的过渡圆角需要匹配对应装配零件的倒角尺寸，保障装配时零件能贴合到位，不会出现干涉。实际应用中，这类小齿轮轴的运行转速不高，但需要长期承受反复正反转的传动载荷，尤其是稳压器在电压波动频繁的场景下，轴会频繁做小角度的往复转动，因此齿面的硬度、轴的整体刚性都需要满足长期交变载荷下的使用要求，避免出现轮齿疲劳点蚀、轴段变形弯曲的问题，保障稳压器调压动作的可靠性与使用寿命。
