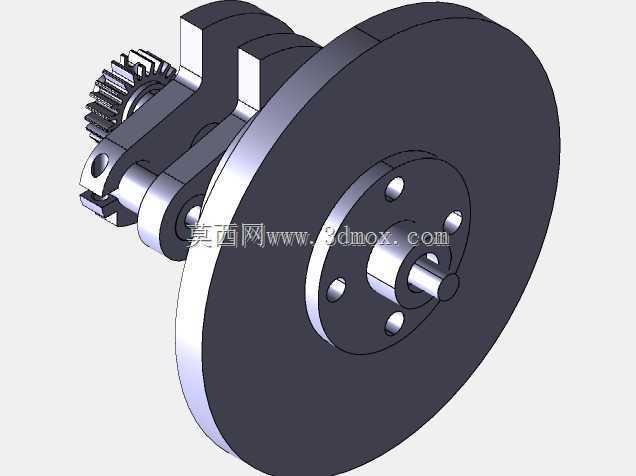

往复式发动机曲轴飞轮组合结构

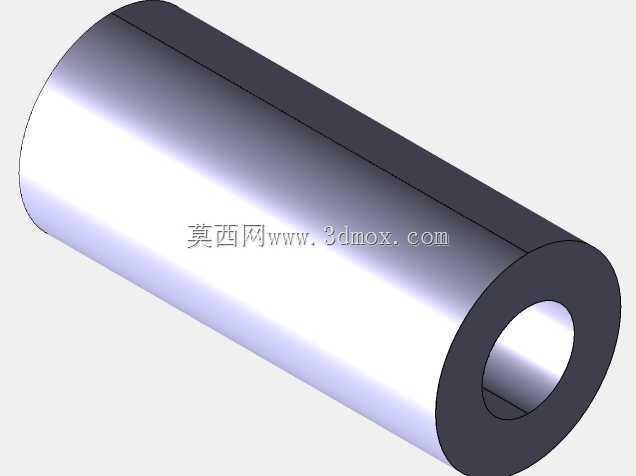

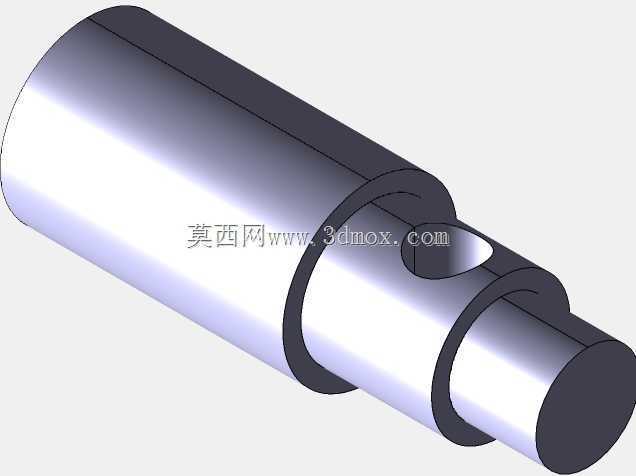

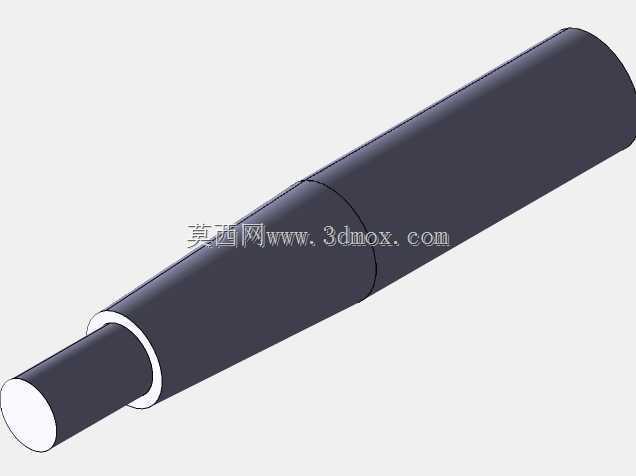

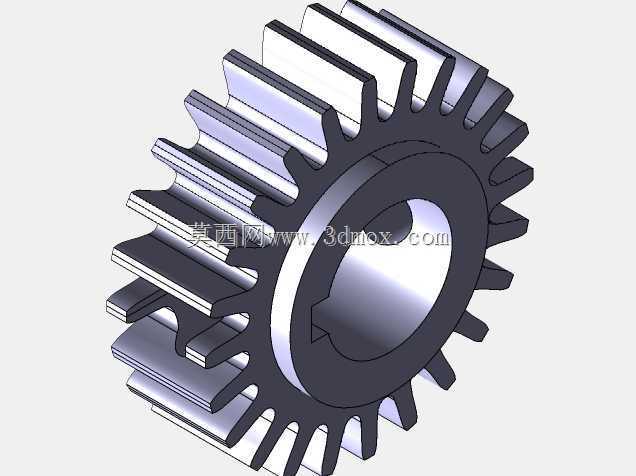

　　这套曲轴飞轮组合结构，是往复式内燃动力设备里的核心运动部件，日常接触最多的应用场景，就是小排量通用汽油机、小型农用动力机械、摩托类动力单元的动力输出端，不少教学用的发动机拆装实训台架，也会采用同结构的部件做演示载体。很多刚接触动力结构设计的工程师容易把飞轮当成单纯的配重块，实际在整机运行里，这个部件承担的作用远不止增加转动惯量这么单一。先从安装边界说起，曲轴的主轴颈部分需要和缸体上的主轴承座配合，轴颈的同轴度公差直接决定了整机运转的振动水平，设计时主轴颈的长度要匹配主轴承瓦的宽度，预留出轴向窜动的间隙，同时轴颈表面的粗糙度要满足滑动轴承的润滑要求，避免高速运转时出现抱瓦故障。曲轴前端集成的驱动齿轮，是用来驱动配气机构或者机油泵、平衡轴这类附件的，齿轮的模数和齿数要和从动轮精准匹配，齿侧间隙留量既要避免传动卡滞，也要控制齿轮啮合的敲击噪声，不少小型单缸发动机的前端齿轮还会集成正时标记，方便装配时对准配气相位，避免出现气门顶活塞的装配故障。

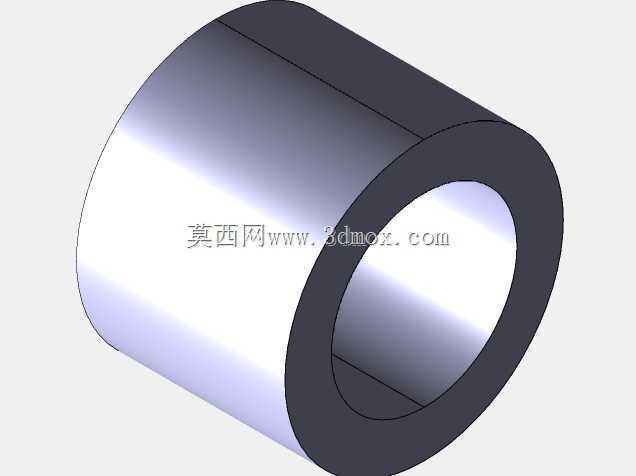

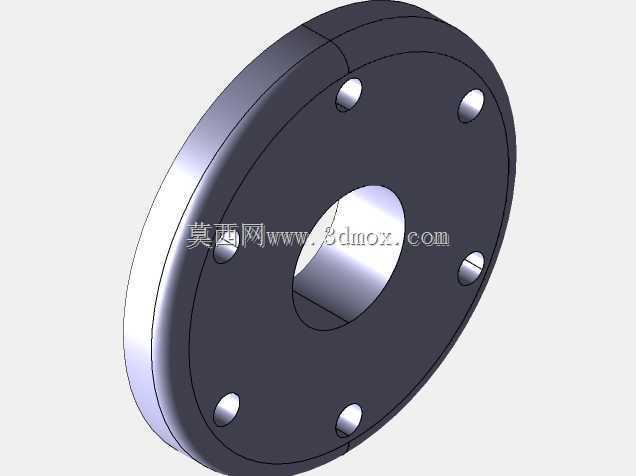

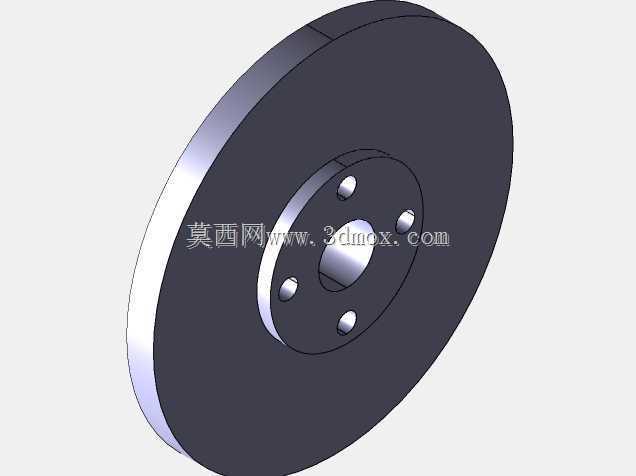

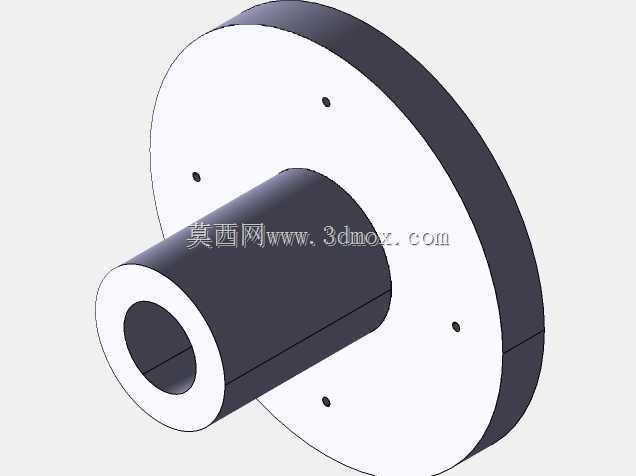

　　再看飞轮部分的设计，飞轮的外径尺寸不是随便定的，要结合整机的排量、额定转速、输出扭矩波动系数来计算转动惯量，单缸往复式发动机的做功是间歇性的，只有活塞做功行程才会输出扭矩，其余三个行程都要消耗动能，飞轮储存的动能就是用来平滑这部分转速波动的，要是转动惯量选小了，整机怠速会抖得厉害，甚至出现低速熄火的问题，要是转动惯量太大，又会导致整机加速响应变慢，动力输出迟滞。飞轮端面上的螺栓孔是用来固定离合器或者动力输出皮带轮的，孔位的位置度公差要控制在很小的范围内，不然装配后输出部件会出现径向跳动，传动时产生额外的振动。和曲轴连接的飞轮定位止口，要和曲轴后端的定位轴颈采用过渡配合，保证飞轮和曲轴的同轴度，连接螺栓要采用高强度螺栓，按照规定的扭矩对角拧紧，避免高速运转时飞轮出现松动脱落的恶性故障。

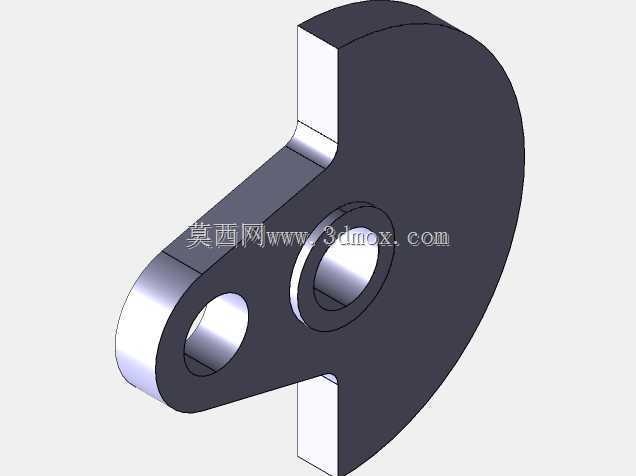

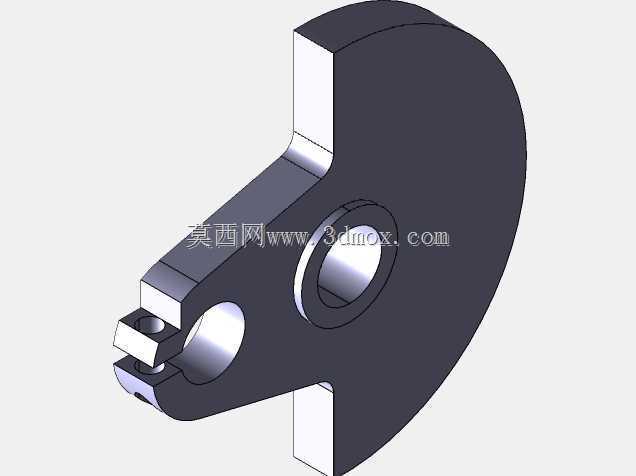

　　从结构设计思路上看，曲轴的曲柄臂部分做了减重处理，在保证结构强度的前提下尽可能降低往复和旋转质量，减少曲轴运转时的离心载荷，曲柄销的位置和主轴颈的偏心距就是发动机的行程，这个尺寸直接决定了整机的排量大小，设计时要结合活塞的运动学计算，避开活塞在上止点、下止点时的运动干涉点。曲轴上的润滑油道是贯穿主轴颈和曲柄销的，主轴承供给的压力机油会通过油道输送到曲柄销位置，润滑连杆轴承，油道的开孔位置要避开应力集中区域，不然长期交变载荷作用下容易在油孔位置出现曲轴断裂的问题。实际做三维建模的时候，要特别注意各轴颈的圆角过渡，不能出现直角尖角，曲轴工作时承受的交变弯曲和扭转载荷很容易在尖角位置产生应力集中，引发疲劳断裂，圆角的半径大小要结合轴颈直径匹配，同时还要和轴承瓦的倒角对应，避免装配时轴承瓦出现卡滞。

　　在实际设备选型匹配时，这套结构的轴向安装尺寸要和缸体、离合器壳体的安装空间匹配，飞轮的外径不能和离合器壳体内壁产生运动干涉，曲轴前端的齿轮伸出长度要和前盖的油封位置对应，保证油封能正常密封，避免出现机油渗漏的问题。不少维修场景里更换曲轴飞轮组件时，还要做整体的动平衡校正，因为曲轴和飞轮都是高速旋转部件，哪怕很小的不平衡量，在高转速下都会产生很大的离心力，引发整机振动、轴承过早磨损的问题，设计阶段就会在曲柄臂和飞轮端面预留去重位置，方便动平衡校正时去除多余材料，把不平衡量控制在允许的范围内。这套结构的建模过程里，要把各个配合面的公差、表面处理要求都在模型里标注清楚，比如轴颈表面的淬火处理要求，飞轮和离合器摩擦片接触的端面的平面度、粗糙度要求，这些细节直接决定了部件加工完成后能不能正常装配运行，不是只把外形画对就满足设计要求的。
