可扩展式多用途气动液压缸体结构设计

　　在工业自动化生产线、小型液压动力单元、气动工装夹具、移动式气压传动设备这类场景里，经常会遇到执行元件安装空间受限、行程需求随工位调整频繁变化的问题，常规定长缸体往往需要重新选型采购，不仅拉长项目调试周期，也会增加备件储备的品类压力，这款可扩展结构的多用途缸体，正是针对这类跨介质传动的通用需求做的结构设计。从实际使用场景来看，它既可以接入压缩空气回路作为普通气缸使用，适配轻工包装、电子件组装这类低负载高频往复的工位，也可以注入液压油作为液压缸使用，承担小型压装、工装夹紧这类需要稳定输出推力的工况，额定工作压力上限设定在8巴，覆盖了绝大多数工厂常规气动回路0.4-0.7兆帕、小型低压液压回路0.6-0.8兆帕的压力区间，不需要额外做压力适配改造就能直接接入现有厂区的动力管网。

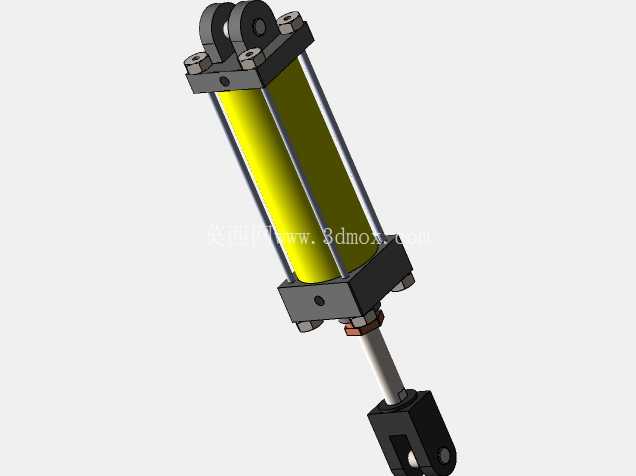

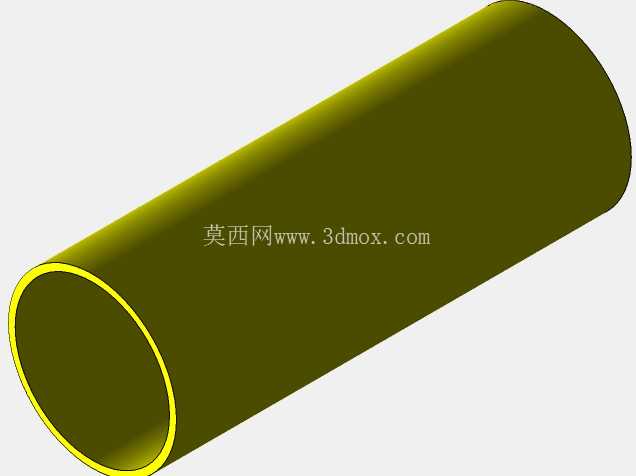

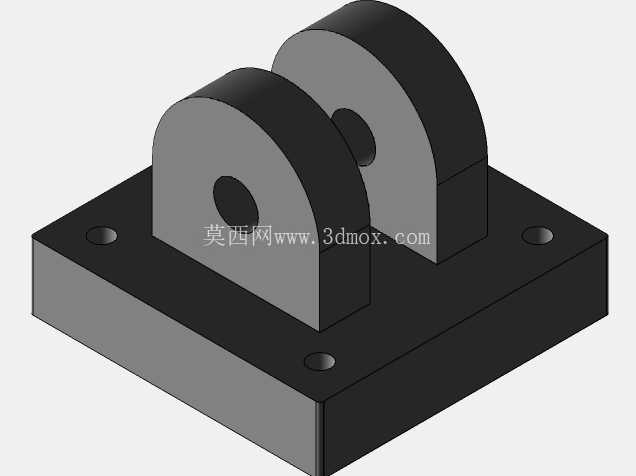

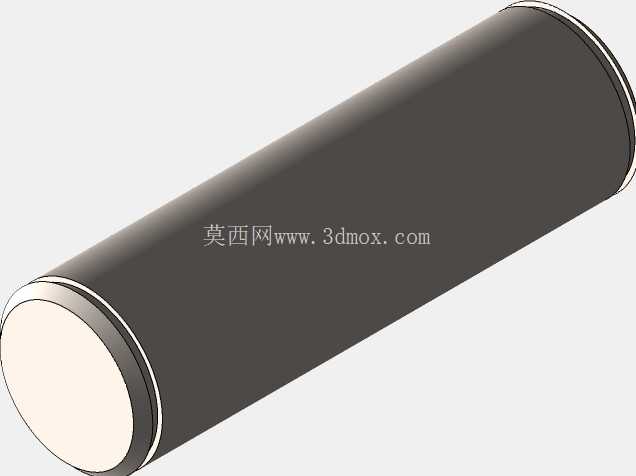

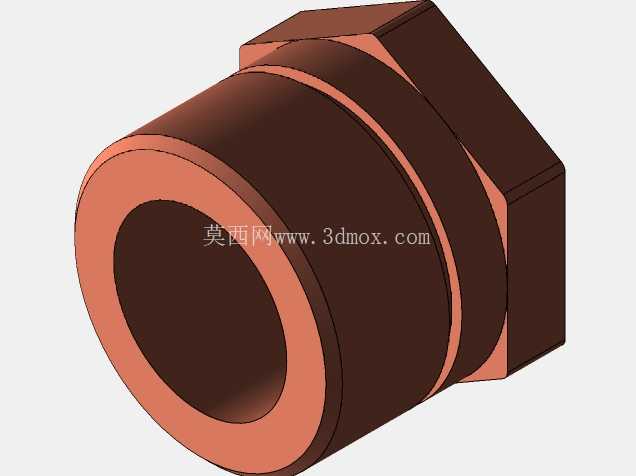

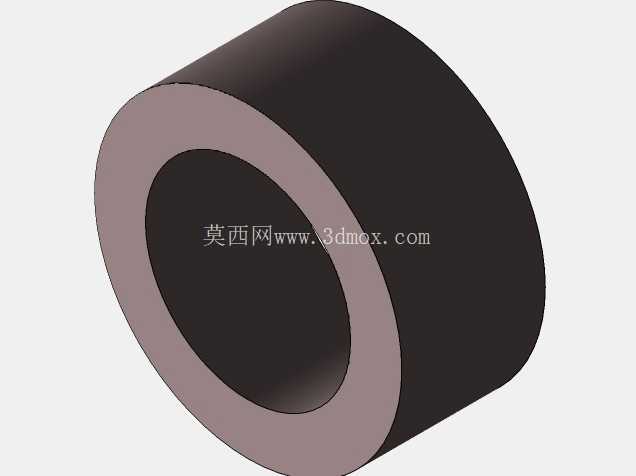

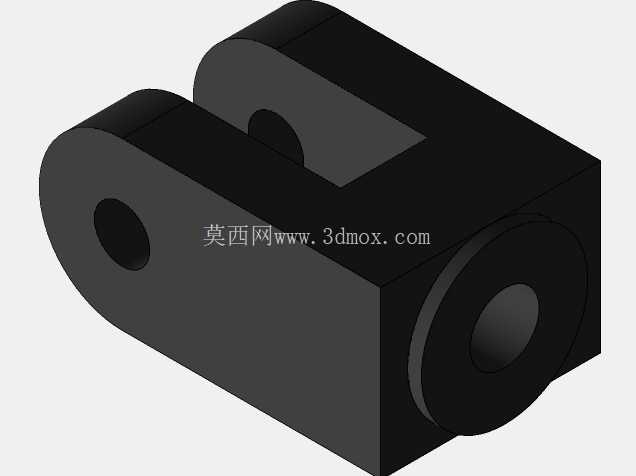

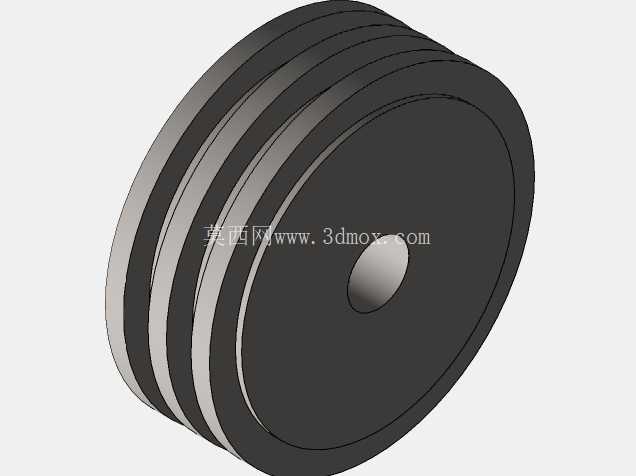

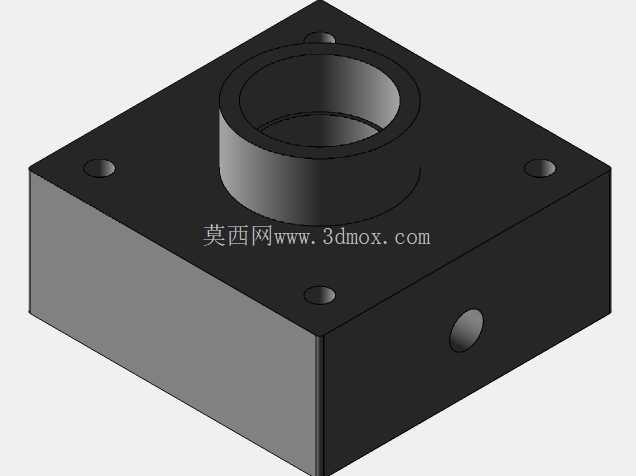

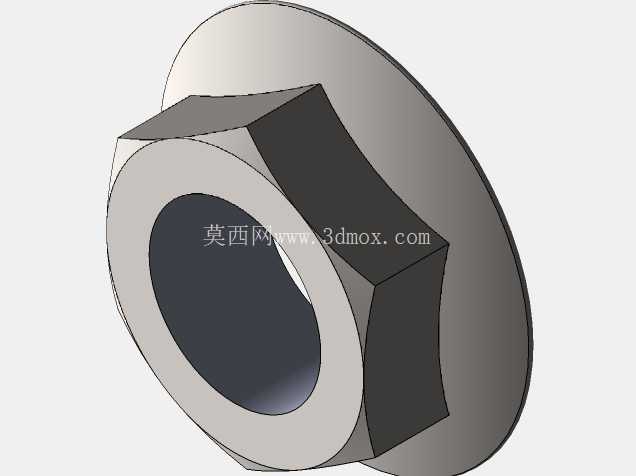

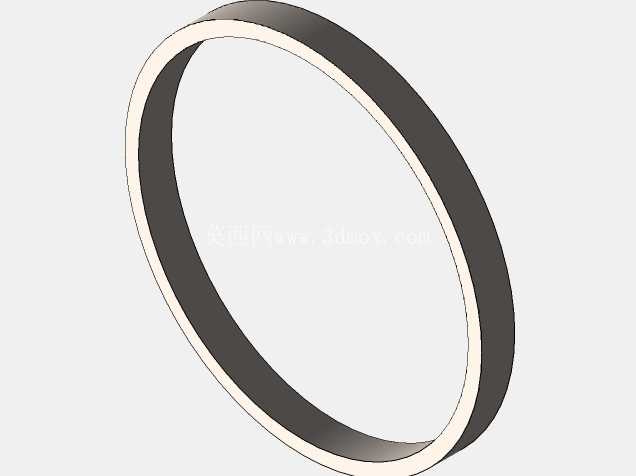

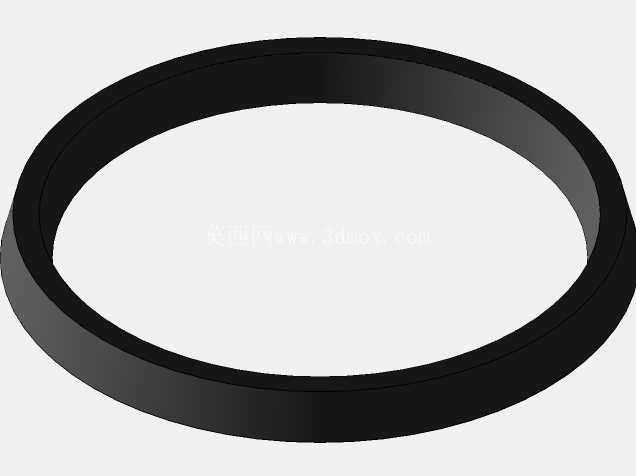

　　设计阶段没有采用传统缸体的一体式封闭筒身结构，而是在筒身两端预留了标准的对接止口与密封槽位，当需要更长的行程时，只加工同内径、同止口规格的延长筒段，通过端面密封圈加径向定位销的方式拼接，就能快速拓展缸体的总长度，不需要重新定制整根缸筒，对于小批量设备改造、试验台架搭建这类需求来说，能大幅缩短零件加工的等待周期，也能减少不同行程缸体的备件库存。从结构细节来看，筒身采用等壁厚圆筒设计，内壁做了粗糙度适配处理，不管是搭配气动活塞的橡胶密封圈还是液压活塞的格莱圈，都能保证足够的密封性能，不会出现内泄超标的问题；筒身两端的连接结构统一采用公制通用安装尺寸，不管是对接端盖、法兰安装座还是耳轴铰接件，都能和市面上常规的同内径缸体配件通用，不需要单独定制连接附件，降低了后续维护的配件采购难度。

　　安装边界上，单段基础筒身的外径控制在常规同压力等级缸体的尺寸范围内，安装时不需要额外扩大预留的安装孔位，拼接延长时，每一段筒身的同轴度通过止口定位保证，拼接后整体的径向跳动量控制在传动件允许的范围内，不会因为多段拼接出现活塞卡滞、密封件偏磨的问题。实际选型时，技术人员可以根据现场的推力需求、行程长度灵活组合筒段数量，不需要因为行程的微小差异重新开模或者定制整根缸筒，在教学实验台架、小型非标自动化设备、移动式液压维修工具这类场景下，这种模块化的缸体结构能大幅提升设计的灵活性，减少重复建模、重复出图的工作量。

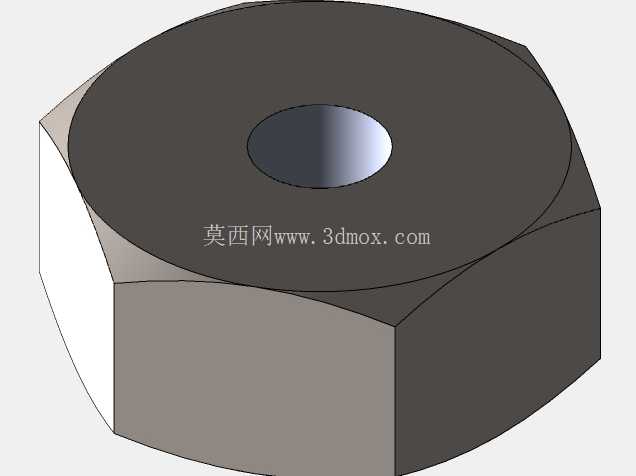

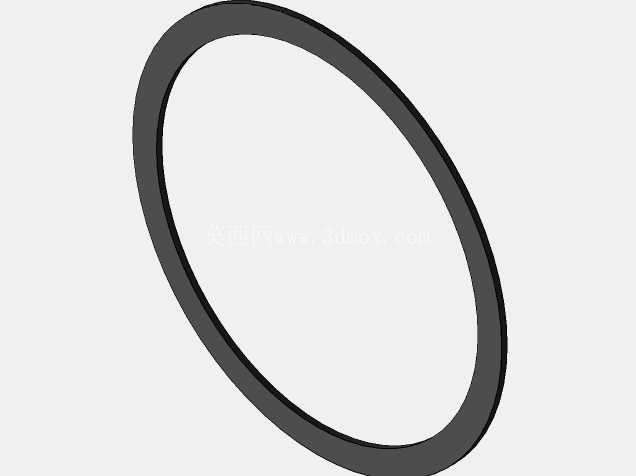

　　建模过程中对筒身的壁厚做了有限元校核，在8巴的额定工作压力下，筒身的环向应力远低于常用金属管材的许用应力值，即使拼接3-4段筒身，整体的结构强度也能满足使用要求，不会出现筒身鼓胀、接缝泄漏的问题。筒身的端口密封槽采用标准的O型圈槽设计，选用常规线径的丁腈橡胶O型圈就能满足密封要求，不需要定制特殊规格的密封件，后期维护更换配件的成本很低。另外，筒身外壁没有做多余的凸起结构，安装时可以根据需要随意调整安装支架的固定位置，不管是采用径向抱箍固定还是端面法兰固定，都有足够的安装空间，不会因为结构干涉影响安装布局。
