星形布局五缸径向活塞动力装置结构

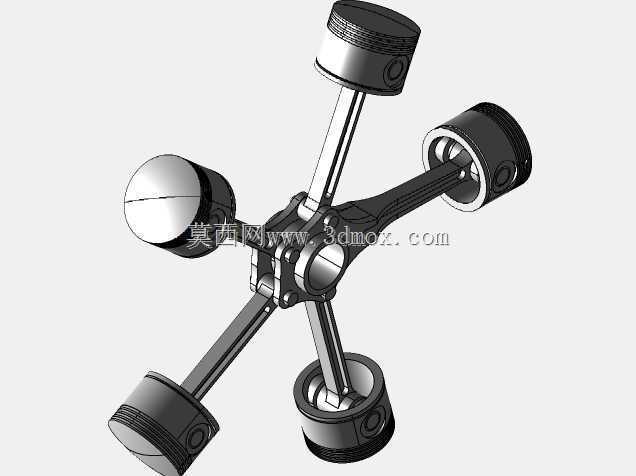

　　这套径向五缸活塞动力结构，核心采用中心曲柄轴搭配周向均布的五个活塞连杆组件，所有气缸轴线以曲柄回转中心为原点呈放射状排布，相邻气缸轴线夹角保持72度，这种布局最早在航空活塞发动机领域得到广泛应用，如今在小型通用动力、特种作业装备、复古航空复刻机型中仍有不可替代的使用场景。从实际工况适配角度看，径向排布的结构让每个活塞的做功行程可以均匀错开，五缸配置下曲轴每转144度就有一个气缸进入做功冲程，相比直列同缸数机型，动力输出的平顺性有明显优势，同时所有气缸都暴露在外侧迎风面，风冷散热效率远高于直列、V型布局的同排量机型，不需要设计复杂的水冷管路、冷却液腔结构，整体自重可以降低20%以上，非常适合对自重敏感、需要长时间连续运行的轻型动力场景。

　　从结构设计逻辑来看，这套结构的核心难点集中在中心曲柄与多连杆的铰接匹配上，五个连杆的大头端共同铰接在同一个曲柄销上，设计时需要严格控制每个连杆的轴向厚度、铰接间隙，避免不同连杆在回转过程中出现运动干涉，同时要保证每个活塞的上止点、下止点位置精度一致，否则会出现各缸压缩比不均、动力输出波动大的问题。活塞部分采用标准的筒形活塞结构，裙部预留了足够的导向长度，保证活塞在气缸内往复运动时不会出现偏磨，活塞销孔与连杆小头的铰接采用全浮式设计，工作过程中活塞销可以在销孔和连杆小头衬套间自由转动，让磨损均匀分布，延长部件使用寿命。

　　安装边界方面，这套动力结构的最大外轮廓由五个活塞处于外止点时的外接圆决定，中心曲柄轴的输出端采用标准的轴伸结构，可以直接连接联轴器、离合器或者皮带轮，不需要额外设计转接法兰。气缸体部分采用分体式设计，每个气缸可以单独拆卸维护，不需要拆解整个动力总成，现场维修的便利性很高。润滑系统采用飞溅润滑结合强制注油的组合方式，中心曲柄箱内储存润滑油，曲柄回转时带起的润滑油可以直接飞溅到各缸缸壁、连杆铰接位置，同时在曲柄销位置设计有导油槽，保证高转速工况下铰接位置不会出现缺油干磨的问题。

　　在实际选型适配中，这种径向五缸结构尤其适合需要大扭矩低转速输出的场景，因为多缸同时做功的特性，曲轴输出的扭矩波动更小，可以匹配直径更大的螺旋桨、工作负载波动大的作业机具，不需要额外加装大质量的飞轮来稳定转速，进一步降低了整套动力单元的自重。设计建模过程中，所有运动部件都做了运动干涉仿真验证，活塞运行到上止点时与气缸盖的余隙高度保持在合理区间，既保证了足够的压缩比，也避免了活塞撞缸的风险，连杆在整个回转行程中，与相邻气缸的内壁、相邻连杆的侧面都预留了足够的安全间隙，即使在热膨胀状态下也不会出现卡滞问题。进气与排气接口统一布置在气缸外侧的缸头位置，管路排布可以沿着径向向外延伸，不会出现管路弯折、干涉的问题，进排气歧管的设计可以根据实际安装空间灵活调整走向，适配不同的装机场景。
