汽车发动机活塞连杆组件结构设计

　　这套组件是内燃机动力转换环节的核心执行部件，日常在乘用车辆、商用货运车辆、小型工程动力机械的往复式发动机里都能见到它的身影，它承担着把燃烧室燃气爆发产生的直线推力，转化为曲轴旋转扭矩的关键作用，整套部件的运行精度直接决定了发动机的动力输出效率、运转平顺性与整机使用寿命。

　　从实际工况出发做结构设计时，首先要考虑的是活塞头部的热负荷与密封需求：活塞顶面直接接触燃烧室上千度的高温燃气，因此头部设计了三道环槽，分别用来安装两道气环与一道油环，气环负责密封燃烧室高压燃气，避免做功行程的气体下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销座的位置做了偏心偏移设计，能有效缓解活塞在上下止点换向时对气缸壁的敲击噪音，销孔内部加工有高精度的配合面，用来安装活塞销实现活塞与连杆小头的铰接，销孔两端预留了卡环安装槽，用来限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

　　连杆部分采用了变截面的工字型结构设计，这种结构能在保证整体结构强度、抗冲击韧性的前提下，尽可能降低连杆自身的往复运动质量，减少发动机高速运转时的惯性力负载。连杆小头端压入有耐磨铜套，和活塞销形成间隙配合，能在活塞摆动时提供稳定的转动副，同时预留有润滑油道通孔，能让曲轴箱飞溅的润滑油进入配合面形成油膜降低磨损；连杆大头端采用了剖分式设计，通过连杆螺栓和连杆盖紧固在曲轴的曲柄销上，大头孔内安装有轴瓦，轴瓦表面的减磨合金层能大幅降低曲柄销的旋转磨损，剖分面设计有定位结构，保证装配时连杆盖与杆身的同轴度精度，避免装配错位造成轴瓦偏磨。

　　在安装边界的尺寸把控上，活塞的裙部设计为微椭圆形，长轴垂直于活塞销座方向，用来补偿活塞工作时因热膨胀、侧压力造成的形变，保证活塞在热态下能和气缸壁保持均匀的配合间隙，避免冷启动敲缸或者热态拉缸的问题。活塞整体的行程长度要和曲轴的曲柄半径严格匹配，连杆的中心距尺寸公差需要控制在极小的范围内，否则会造成发动机压缩比偏差，影响动力输出的稳定性。整套组件装配完成后，需要对活塞连杆组做动平衡校正，同一台发动机内的各活塞连杆组件质量差要控制在工程允许的范围内，避免发动机运转时出现不平衡振动。

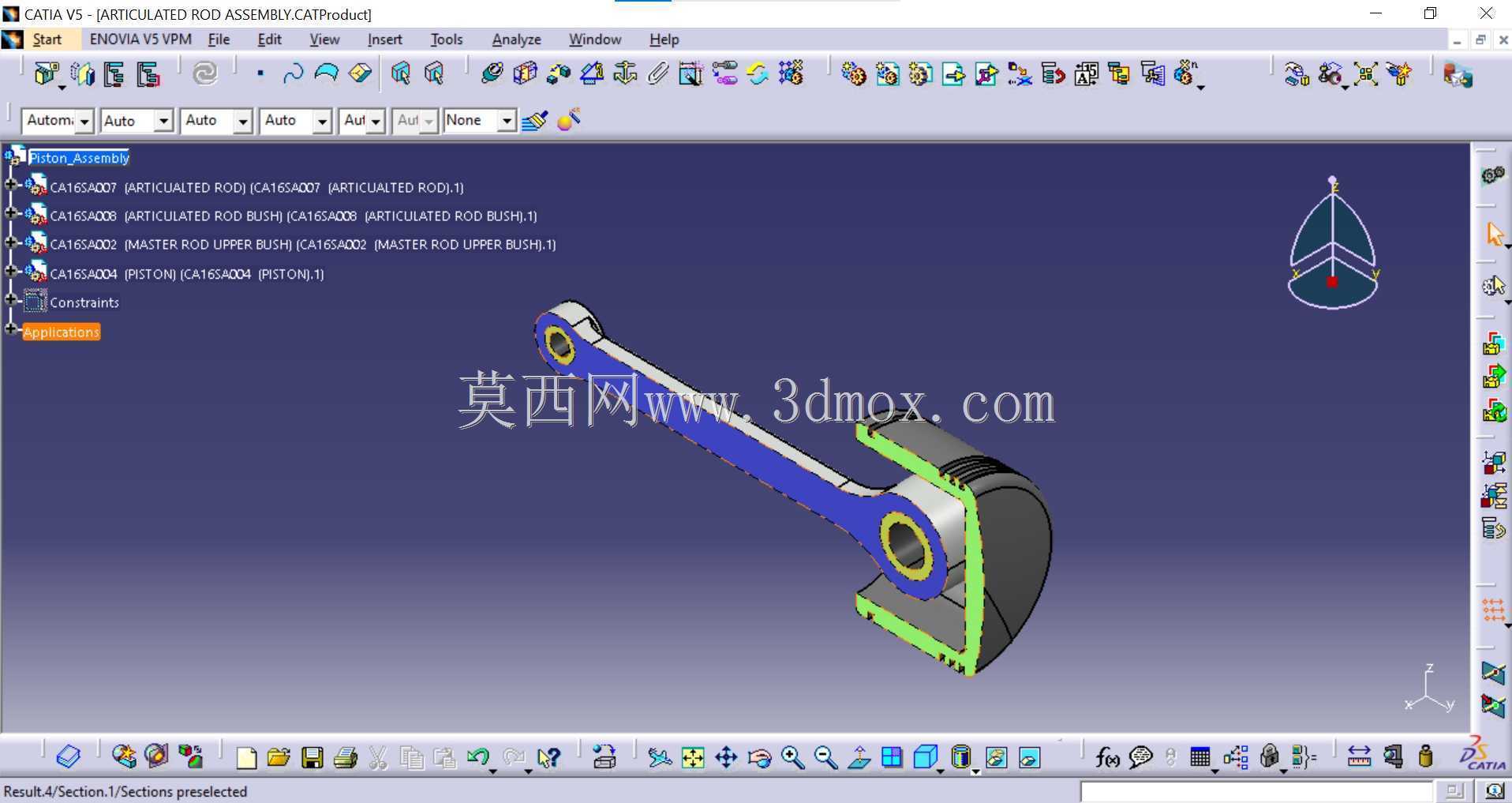

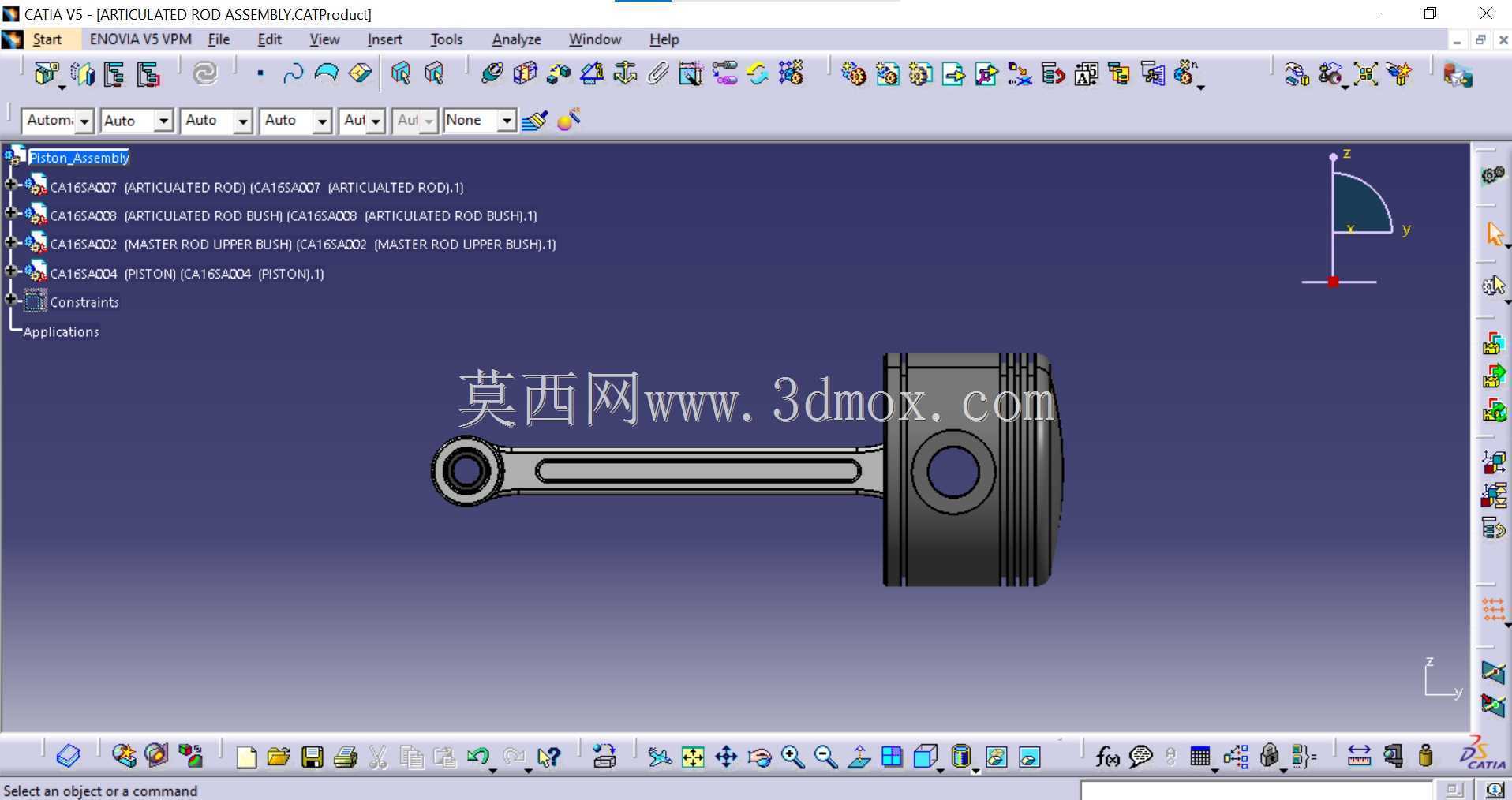

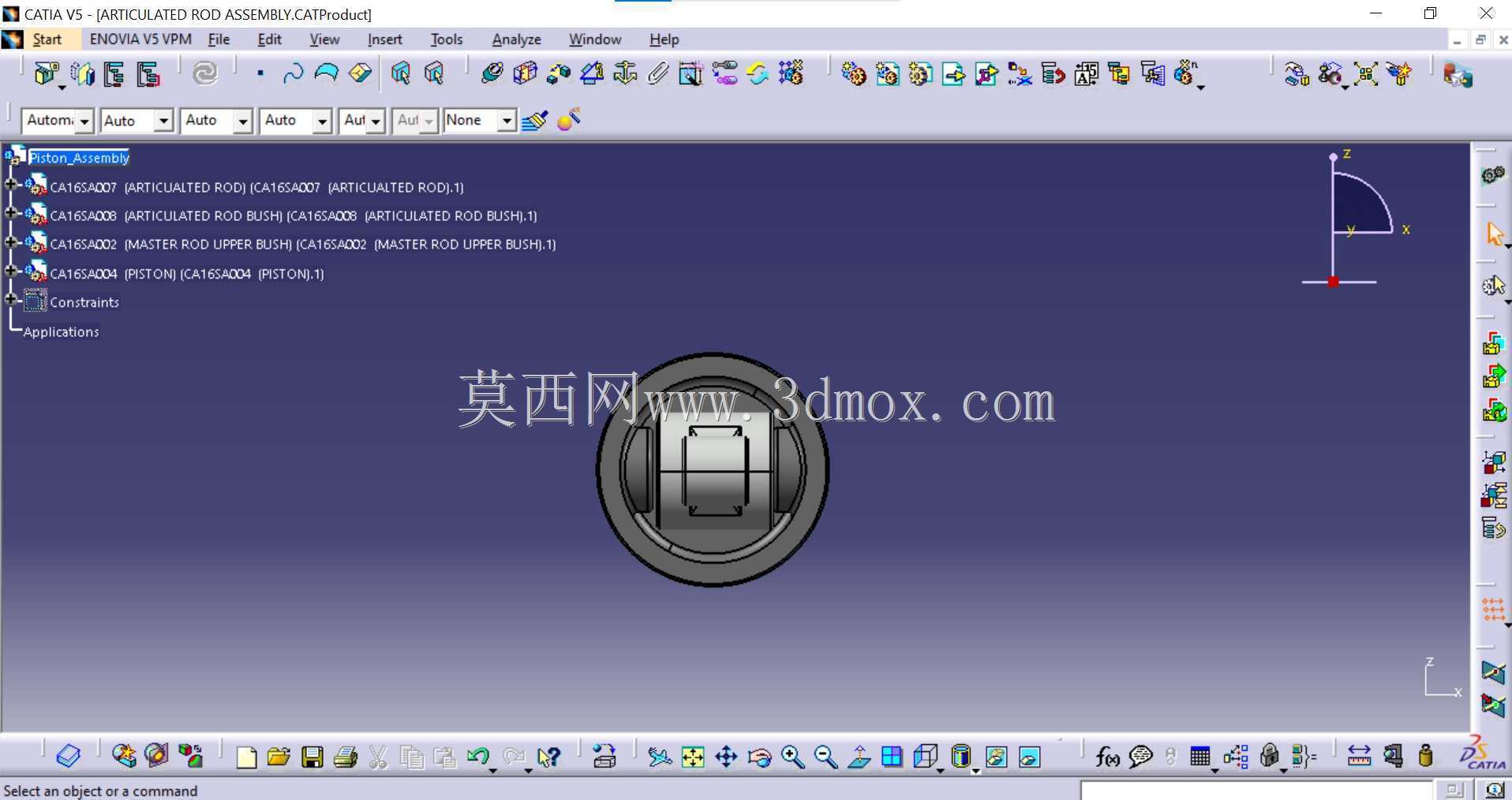

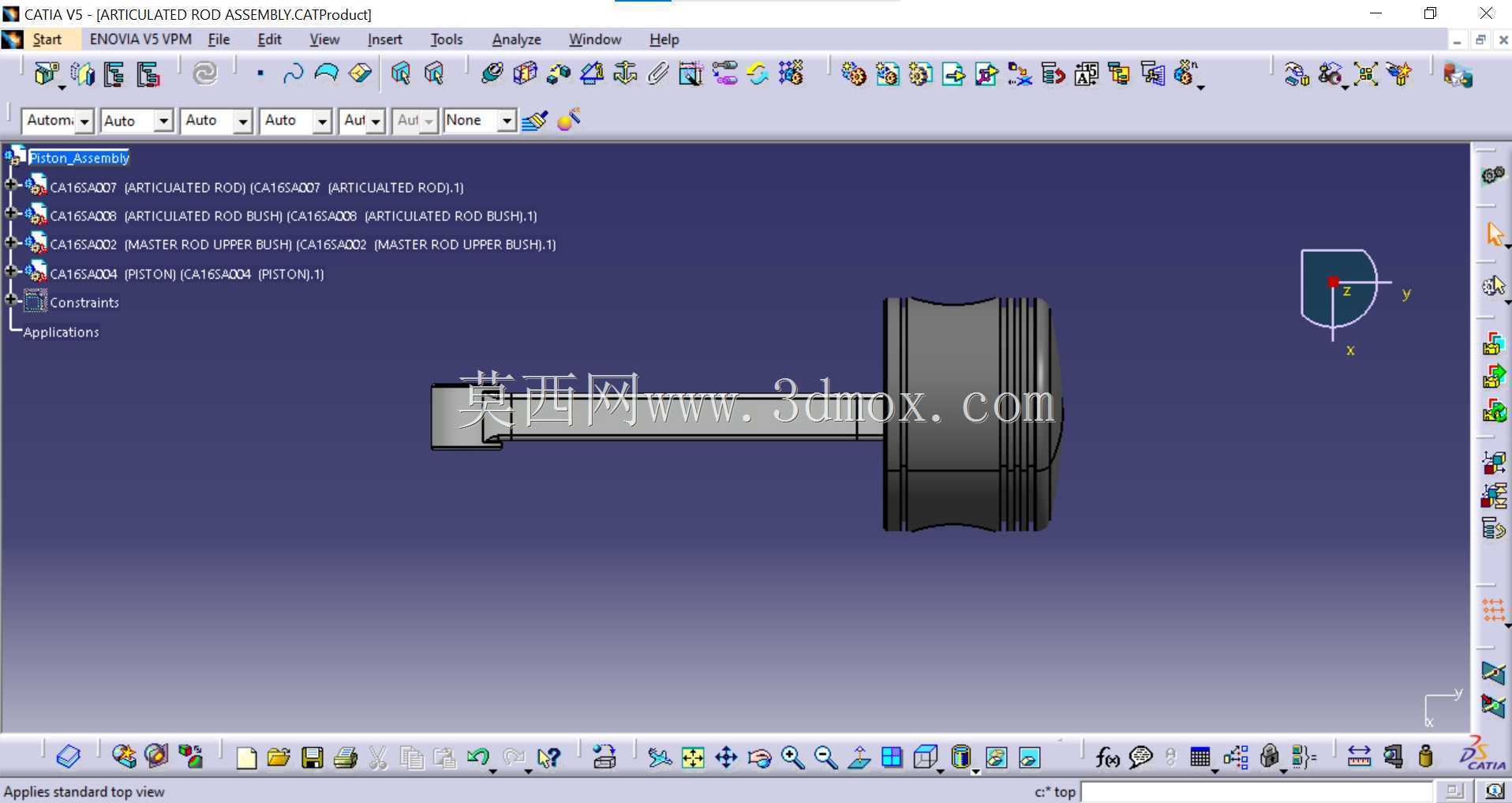

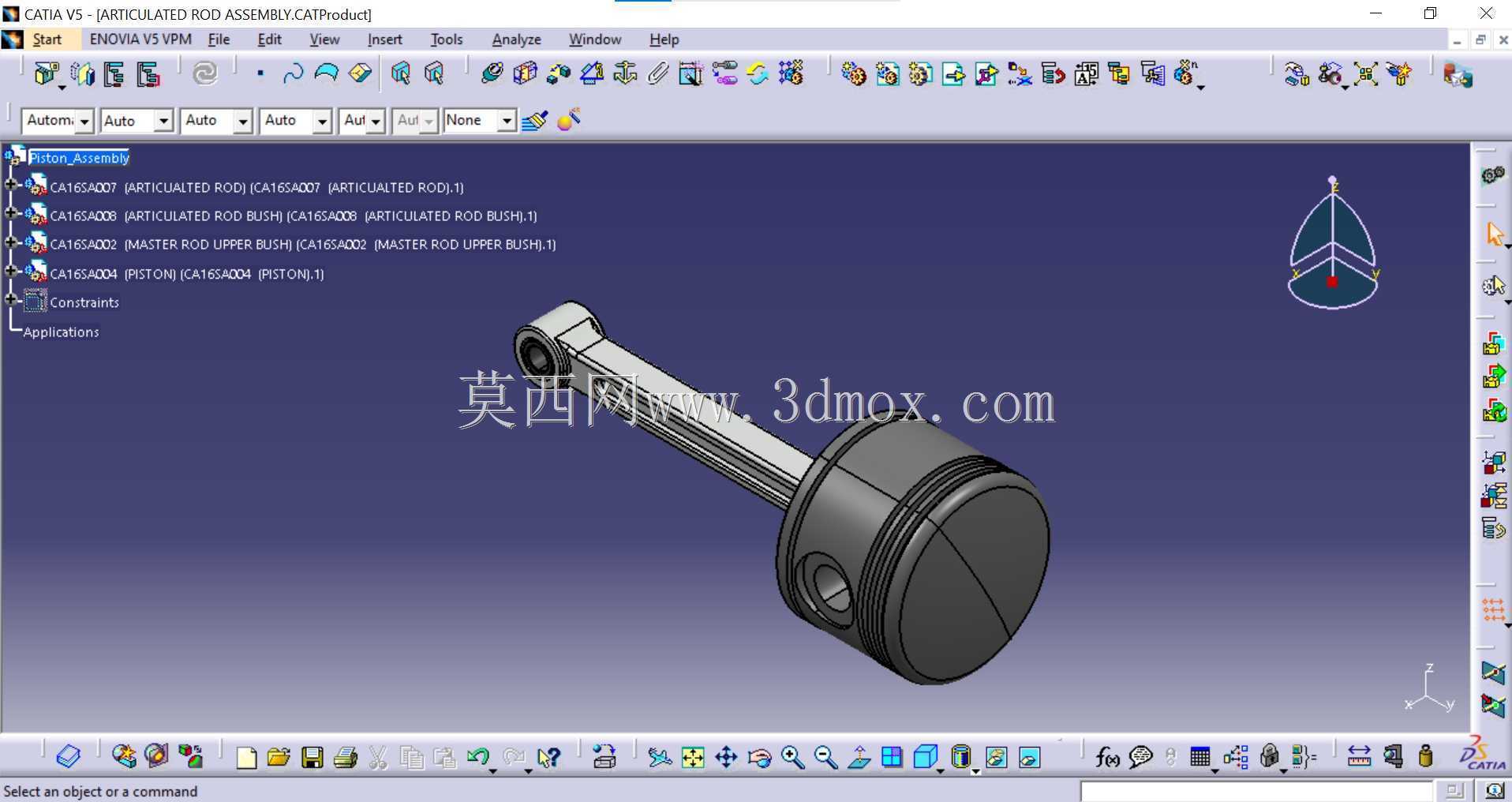

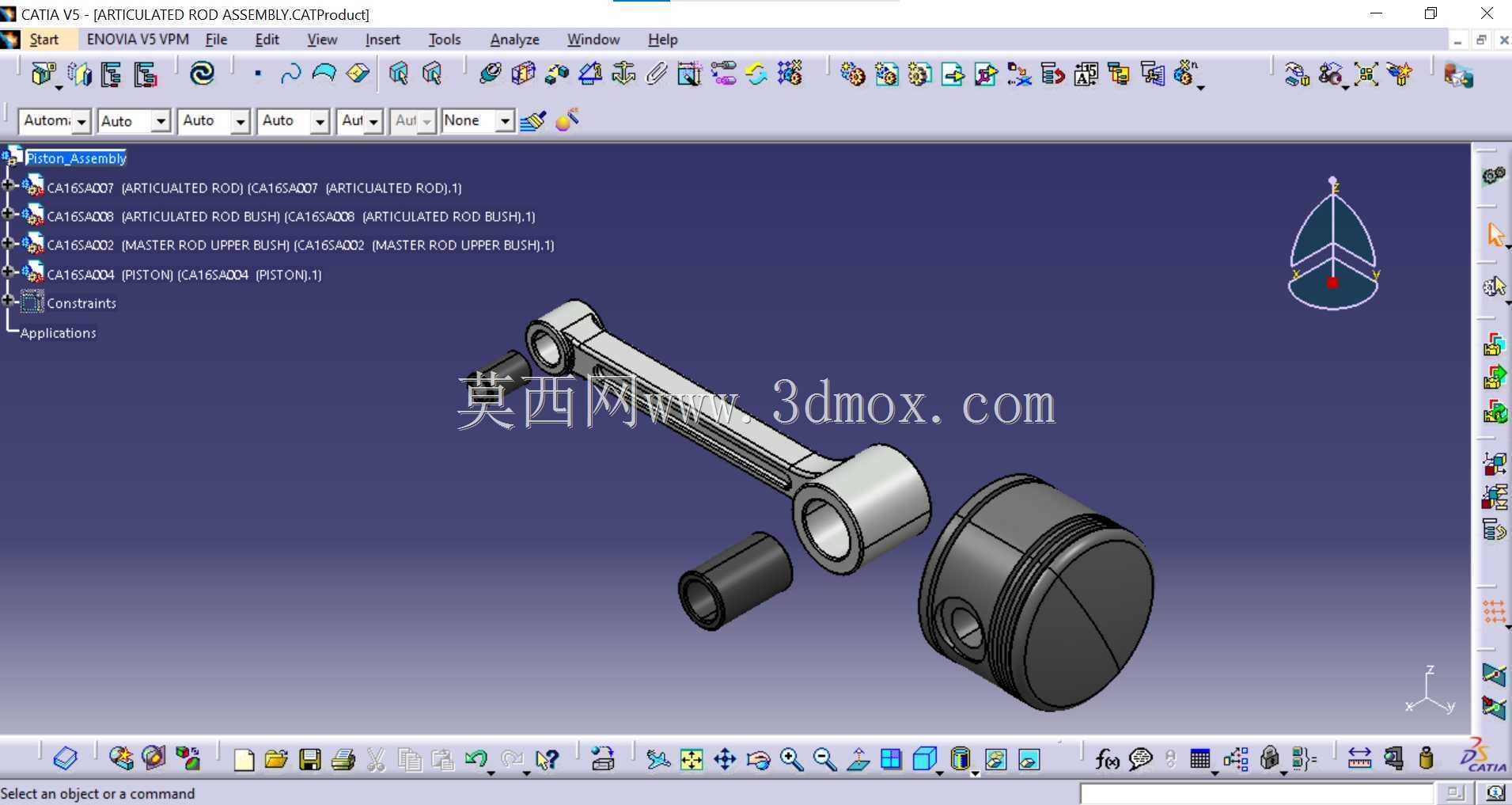

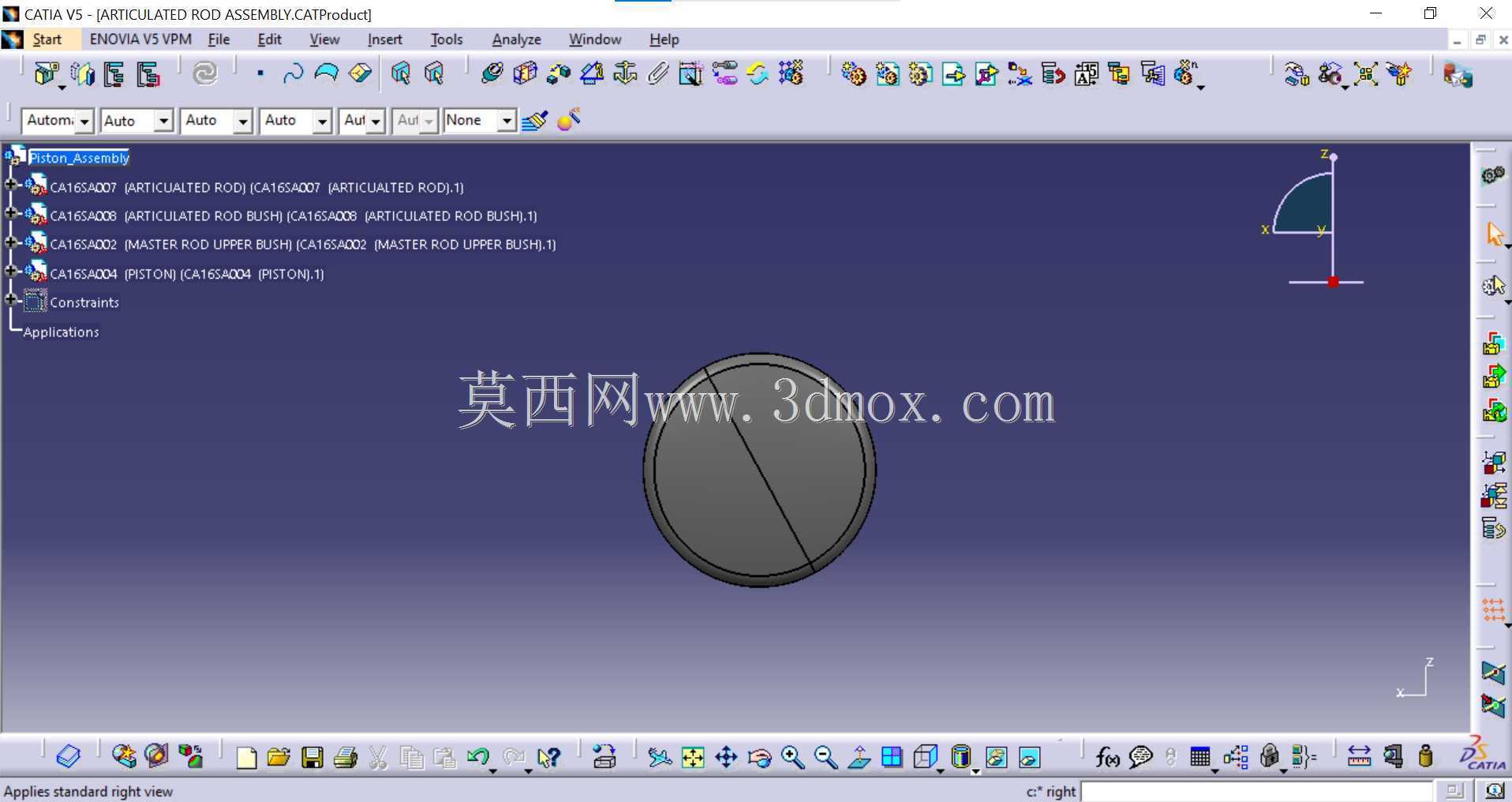

　　实际装配流程采用自顶向下的设计逻辑，先确认气缸直径、曲轴曲柄销直径、活塞销直径这些基础边界参数，再依次匹配活塞环槽尺寸、连杆大小头孔距、螺栓安装孔位，所有配合面的粗糙度、形位公差都要满足内燃机零部件的设计规范，比如活塞销孔的圆柱度、连杆大头孔的同轴度，都会直接影响组件的运行寿命。在日常的发动机维保场景中，这套组件的磨损情况也是判断发动机大修周期的核心指标，当活塞环磨损造成密封失效、连杆轴瓦间隙过大出现异响时，就需要拆解检查更换对应部件，而精准的三维模型能为零部件测绘、改装升级、故障分析提供可靠的结构参考，帮助设计人员快速核对装配关系，验证结构干涉情况，缩短产品迭代或者维修测绘的周期。
