汽车白车身曲面钣金支撑固定支架

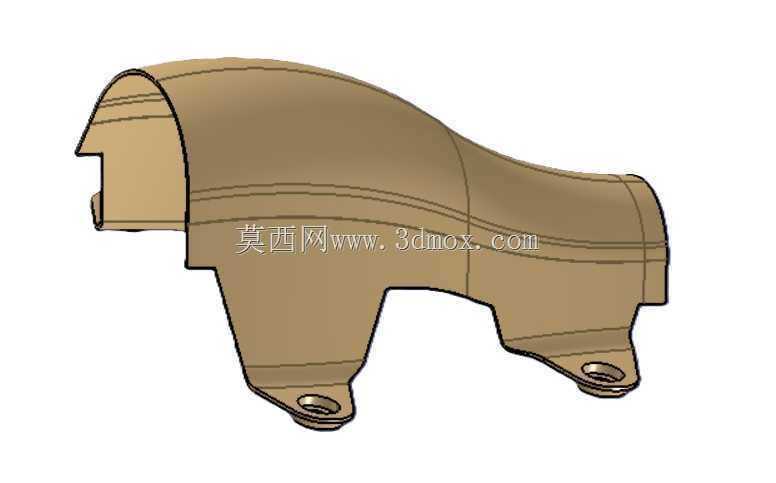

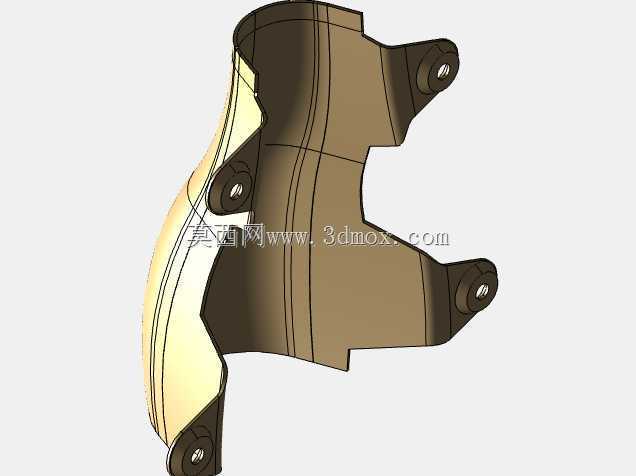

　　日常做白车身结构件建模时，这类曲面钣金支架是很常见的小总成部件，多数用在车身侧围与内饰覆盖件、线束护板的衔接位置，也有部分同结构件会适配在动力舱边缘的管线固定场景，核心作用是在不破坏主车身钣金曲面完整性的前提下，提供稳定的安装点位，同时抵消车辆行驶过程中产生的小幅振动，避免相邻部件出现共振异响。从结构形态来看，这个支架采用了随形曲面的设计思路，主体贴合车身侧围的弧形轮廓，没有做突兀的直角折边，一方面是为了匹配车身焊装工位的定位工装，减少焊装时的夹具调整步骤，另一方面曲面过渡的结构能分散安装点的应力，避免车辆长期运行后支架根部出现应力集中导致的开裂。支架下端延伸出两个带翻边孔的安装支脚，孔位做了凸台成型处理，

　　安装时可以直接套在车身预焊的螺柱上，不需要额外增加定位销，凸台的高度刚好控制在3mm，既能保证安装时的贴合间隙，又不会因为凸台过高导致支架整体刚性下降。主体的弧形罩面部分做了两道纵向的压筋，沿着曲面的弧度走向布置，压筋深度1.2mm，这个尺寸是经过反复调整的——压筋太浅起不到提升刚性的作用，车辆颠簸时罩面容易产生震颤噪音；压筋太深则会导致钣金冲压时出现拉裂，尤其是曲面曲率变化较大的位置，材料流动不均匀，过深的压筋很容易造成成型缺陷。在设计这类支架的时候，首先要确认的是安装边界，不能和周边的线束、内饰卡扣、密封胶条产生干涉，支架的最外边缘距离相邻内饰件的内表面要预留至少5mm的间隙，考虑到车身焊装时的公差累积，这个间隙不能再小，

　　否则总装时很容易出现内饰件被顶起的问题。两个安装支脚的孔位中心距要严格匹配车身主钣金上的预焊螺柱间距，公差控制在±0.2mm以内，不然安装时会出现孔位错位，强行装配会导致支架产生内应力，长期使用后容易出现固定点松动。支架的板材选用的是常见的汽车冲压冷轧板，厚度1.5mm，这个厚度平衡了刚性和重量要求：如果用1.2mm的板材，支架的整体刚性不足，安装后容易出现晃动；用2.0mm的板材则会增加不必要的重量，不符合车身轻量化的设计方向。表面处理采用的是和白车身一致的电泳处理，和主车身一同进入电泳槽，不需要单独做表面涂装，既能保证防腐性能，又能减少生产工序。在建模过程中，曲面的顺滑度是重点，主体曲面要和相邻的车身钣金曲面保持曲率连续，

　　这样支架和车身贴合后不会出现明显的缝隙，焊装时的焊点也能均匀分布，不会出现局部虚焊的情况。支脚和主体的衔接位置做了圆弧过渡，圆角半径R5，避免冲压时出现应力集中导致的开裂，同时也能减少安装时锐边划伤操作人员的风险。这类支架虽然是车身里的小部件，但直接影响到后续内饰件的装配精度和整车的NVH表现，设计时不能只考虑单个零件的成型性，还要结合整个工位的装配流程、公差匹配、长期使用的可靠性来调整结构细节，比如安装孔的翻边方向要朝向装配侧，方便工人快速对位，压筋的位置要避开焊钳的操作空间，避免焊装时出现干涉。
