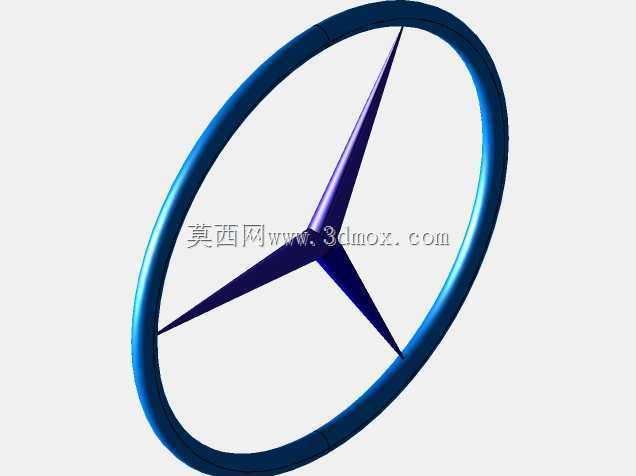

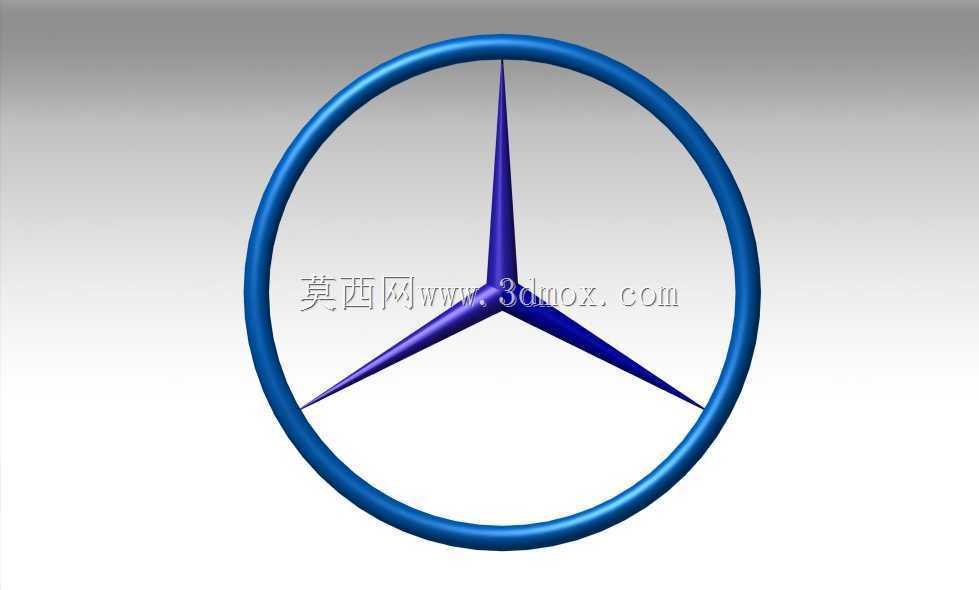

梅赛德斯奔驰三叉星环形标识立体结构

　　在汽车品牌视觉识别体系的落地环节，车标作为最核心的视觉符号，其三维结构的精准还原直接关系到品牌视觉传递的一致性，不管是整车外饰件的前格栅安装位、尾门标识安装槽，还是线下品牌展厅的立体标识制作、汽车周边文创产品的结构开发，都需要精准的三维结构数据作为支撑。这款三叉星环形标识的结构设计，首先要匹配不同安装场景的边界要求，整圈环形外框采用等截面圆弧过渡结构，截面直径保持一致，避免出现局部粗细不均带来的视觉违和感，环形的内外径差值经过反复校核，既保证环形本身的结构强度，不会在安装或使用过程中出现形变，也不会因为环框过宽挤占内部三叉星的视觉展示空间，让整体标识的视觉重心保持稳定。三叉星的三个支臂采用120度均分的圆周布局，

　　每一个支臂从中心交汇点向外延伸时，截面尺寸按照线性比例逐步收窄，到支臂最外端与环形内圈衔接的位置，截面尺寸刚好与环形框的截面形成顺滑过渡，不存在突兀的拼接棱线，不管是采用注塑工艺做整车配套的塑料电镀车标，还是采用金属冲压、折弯工艺做展厅的大型立体标识，都能顺着结构的自然走向完成工艺脱模或者折弯成型，不需要额外做复杂的结构补正。从安装适配的角度来看，这款标识的背部安装基准面做了平整化处理，整个环形的背部平面与三叉星支臂的背部平面保持在同一安装基准上，不管是采用背胶粘贴的方式安装在车身覆盖件表面，还是采用卡扣定位的方式嵌入前格栅的预留安装槽，都能保证标识与安装基面完全贴合，不会出现局部翘起、缝隙不均的问题。

　　针对不同应用场景的尺寸适配需求，整个标识的结构采用全参数化关联设计，环形外径、支臂截面、中心交汇区的圆角参数都可以按照比例同步缩放，不会出现缩放后局部结构比例失调的问题，小到方向盘中央的微型标识、轮毂中心盖的装饰标，大到4S店门头的巨型立体徽标，都能基于这套基础结构快速调整尺寸参数，不需要重新搭建整体拓扑结构。在结构细节的处理上，三叉星支臂的棱线做了微小的圆角过渡，既保留了标识本身的锐利视觉感受，也避免了尖锐棱线在生产、安装、使用过程中出现磕碰掉漆、划伤人员的问题，环形外框的外边缘同样做了等半径的圆角处理，和支臂的圆角参数保持视觉上的统一，不会出现局部圆角过大或过小带来的视觉差异。很多工程师在做车标相关的结构设计时，

　　容易忽略标识本身的光影呈现效果，这款结构在设计时就考虑了不同表面处理工艺下的光影表现，支臂的表面采用微弧面设计，当光线照射在标识表面时，会顺着支臂的延伸方向形成连续的反光带，不会因为平面角度问题出现局部反光杂乱的情况，不管是做高光镀铬、哑光金属还是品牌专属的蓝色涂装，都能呈现出清晰的品牌识别特征。在整车装配的场景中，这款标识的安装定位点设置在环形结构的三个对称位置，对应三叉星支臂的延长线方向，安装时三个定位点同时受力，不会出现单侧受力导致的标识偏移，定位点的高度低于标识背部的安装基准面，安装完成后定位结构完全隐藏在标识与安装基面之间，不会从正面看到任何安装结构的痕迹，保证标识外观的完整性。针对户外使用的场景，比如车身外部的车标，结构设计时预留了背部排水的微小间隙，避免雨水长时间积存在标识与安装基面之间，腐蚀安装胶层或者车身漆面，同时整个结构的壁厚保持均匀，不管是采用塑料注塑还是金属压铸工艺生产，都不会出现壁厚不均导致的缩痕、形变问题，保证量产件的外观一致性。
