重载商用车轮毂轮辐一体化结构设计

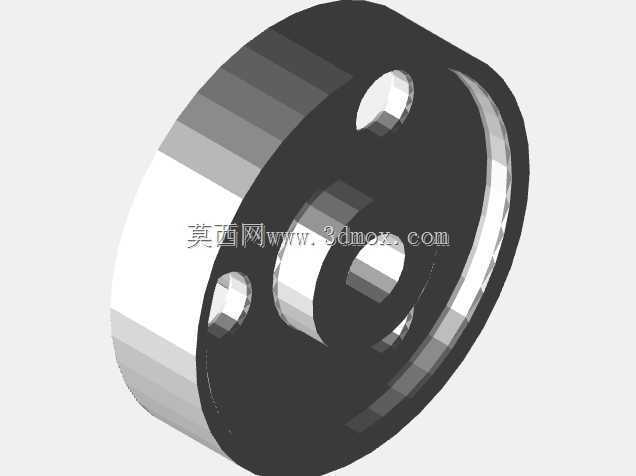

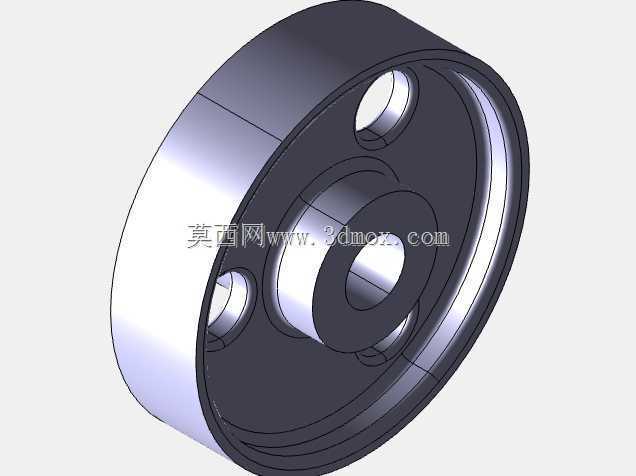

　　商用车行走系统的车轮部件，直接承担整车承载、行驶传力、缓冲路面冲击的核心作用，区别于乘用车轻量化轮毂的设计取向，重载卡车的车轮结构需要在交变载荷、复杂路况冲击下保持足够的结构强度与抗疲劳性能，同时兼顾轮辋与轮胎的配合精度、轮辐与车桥轮毂的安装同轴度要求。本次呈现的车轮结构采用轮辋与轮辐一体化的实体设计思路，轮辋部分为等厚环形筒体结构，筒体边缘设置标准轮缘结构，用于匹配重载卡车轮胎的胎圈安装位，轮缘的圆角半径与轴向宽度完全适配对应规格有内胎轮胎的装配尺寸，避免车辆行驶过程中出现胎圈移位、脱胎的风险。轮辐部分采用盘式辐板结构，辐板与轮辋的连接位置采用圆弧过渡结构，消除直角连接带来的应力集中问题，

　　辐板中心设置与车桥轮毂轴头配合的中心定位孔，中心孔的尺寸公差严格按照过渡配合要求设计，保证车轮安装后与车桥旋转轴线的同轴度，降低车辆高速行驶时的轮端跳动量。围绕中心定位孔，辐板上均匀分布多个螺栓安装孔，孔位的分度圆直径与对应车型的轮毂螺栓孔参数完全匹配，每个安装孔周边设置局部加厚的凸台结构，用于分散螺栓预紧力带来的局部压应力，避免长期使用后辐板安装孔位置出现压溃、变形问题。辐板上还对称设置多个减重工艺孔，这些孔位在不降低辐板整体抗弯、抗扭强度的前提下，有效降低车轮整体自重，同时也为车辆维保过程中的轮毂拆装、制动系统检修提供操作空间，工艺孔的边缘均做倒钝处理，避免应力集中导致的辐板开裂问题。从安装边界来看，轮辋的轴向宽度、

　　轮辐的安装面距轮辋中心面的偏距参数，完全对应重载卡车前桥/后桥的轮端安装空间，不会与转向节、制动鼓、挡泥板等周边部件发生运动干涉；轮辐安装面的平面度要求控制在合理范围内，保证车轮安装后与轮毂端面完全贴合，避免出现车轮偏摆、螺栓受力不均的问题。在实际工况应用中，这类车轮结构主要适配总质量18-31吨级的公路重载卡车，可应对国道、高速公路的长距离高速行驶场景，也能承受非铺装路面的颠簸冲击，轮辋的材质选用常用的高强度车轮钢，结构设计上充分考虑了材料的成型工艺性，轮辋部分可通过卷圆、焊接工艺成型，轮辐部分可通过冲压成型后与轮辋焊接为整体，后续经过去应力处理后即可完成加工，生产工艺成熟，适合批量量产。

　　设计过程中针对车轮的受力工况做了针对性的结构优化，比如在辐板与轮辋的连接焊缝位置，特意增加了过渡圆弧的尺寸，降低车辆过坑洼路面时垂直冲击载荷带来的焊缝应力；螺栓安装孔的凸台高度经过反复校核，既保证足够的承压面积，又不会凸出于轮辐安装面影响装配贴合度；中心定位孔的入口端设置倒角，方便安装时快速对准车桥轴头，提升维保装配效率。不同于分体式车轮的结构，这种一体化盘式辐板车轮的整体刚度更高，抗侧向力的能力更强，在车辆转弯、紧急制动时能更好地传递载荷，减少轮辋变形的概率，同时整体结构的动平衡更容易控制，降低车辆行驶时的轮胎异常磨损概率。
