ASME B16.5标准1英寸带颈对焊法兰结构

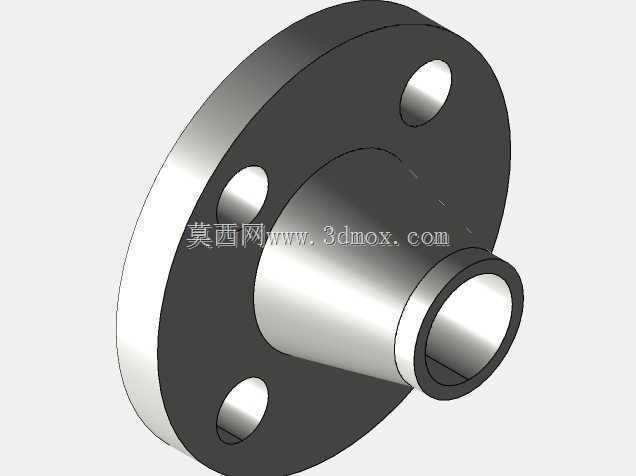

　　在石油化工、市政给排水、工业流体输送管线的施工与设备配套场景中，带颈对焊法兰是高压、高温工况下管线连接的核心承压部件，本次呈现的1英寸规格带颈法兰，严格遵循ASME B16.5标准150磅级的尺寸规范设计，适配公称通径1英寸的钢制管线对接需求。从实际工程应用的角度看，这类带颈结构的法兰区别于平焊法兰的核心优势，在于颈部的锥形过渡结构能够将管线运行时产生的应力均匀分散到法兰盘与管壁的连接区域，避免应力集中在焊缝位置导致的疲劳失效，尤其适配存在温度波动、压力脉动的输送工况，比如蒸汽管线、工艺物料输送管线、中低压燃气输送管线的连接节点。

　　设计过程中首先需要匹配标准规定的密封面尺寸、螺栓孔分布参数，该法兰的法兰盘上均匀分布三个螺栓通孔，孔位的分度圆直径、孔径公差严格对应150磅级1英寸法兰的标准要求，安装时配合对应规格的六角螺栓、缠绕式垫片即可实现管线的密封连接，无需额外加工适配结构。颈部的高度与锥度设计经过应力校核，从法兰盘背面平滑过渡到与管线对接的管口端，管口端的壁厚与对接管线的壁厚保持一致，焊接时可以采用全焊透的对焊工艺，焊缝强度与管线本体强度保持一致，避免平焊法兰角接焊缝存在的强度短板。

　　从安装边界来看，该法兰的轴向总长度、法兰盘外径均严格控制在标准规定的尺寸范围内，在管线排布时无需额外预留多余的安装空间，相邻法兰的螺栓拆装空间也符合管线施工的操作要求，不会出现螺栓无法紧固的干涉问题。密封面采用突面结构，表面粗糙度满足垫片密封的要求，安装时只需按照标准扭矩对称紧固螺栓，即可实现额定压力下的无泄漏连接，能够承受150磅级对应的常温额定工作压力，在温度升高的工况下，其压力额定值按照ASME B16.5标准的温度-压力曲线对应折减，适配绝大多数常规工业流体输送的工况需求。

　　在三维建模过程中，所有倒角、圆角的处理都贴合实际加工工艺，法兰盘背面与颈部过渡位置的圆角能够消除加工时的应力集中，螺栓孔的两端倒角既方便螺栓穿入，也能避免安装时螺栓螺纹被孔边毛刺刮损，管口端的焊接坡口角度符合管道焊接规范，现场施工时无需额外加工坡口即可直接组对焊接。这类法兰在实际使用中，既可以用于两段同规格管线的直连，也可以用于管线与阀门、泵体、换热器等设备接口的对接，是流体输送系统中应用最广泛的可拆式连接部件，其标准化的尺寸参数能够保证不同厂商生产的同规格法兰具备完全互换性，无需单独定制适配连接件，大幅降低管线施工与后期维护的成本。日常运维中，只需定期检查螺栓预紧力、密封面是否存在腐蚀或损伤，即可长期稳定运行，出现密封失效时只需更换垫片即可快速恢复管线功能，相比焊接式的不可拆连接，大幅提升了管线系统的检修便利性。
