交流稳压器料斗连接法兰结构设计

　　这类料斗法兰主要应用在交流稳压器的进料导料结构段，是衔接上部料仓、导料斗与下部稳压腔体的核心连接构件，在整套送料、稳压的工艺流程里，承担着料流导向、结构密封、部件定位的多重作用，区别于管道系统里的承压法兰，这类电气配套设备的法兰不需要承受过高的流体压力，但对安装定位精度、结构贴合度、长期形变抗性有更贴合设备工况的要求。

　　从实际使用场景来看，交流稳压器的进料段需要持续承接上游输送来的颗粒或粉状原料，料流经过料斗导流后进入稳压腔体完成压力稳定、流量均衡的工序，法兰作为两段结构的衔接件，首先要保证对接面的平整度，避免出现缝隙导致原料撒漏，同时法兰上预留的卡扣定位结构，能够在安装时快速完成对位，不需要反复调整孔位，大幅提升产线装配的效率，尤其是在批量组装稳压器设备的车间里，这种带预定位结构的法兰，能把单台设备的进料段装配时间压缩近三成。

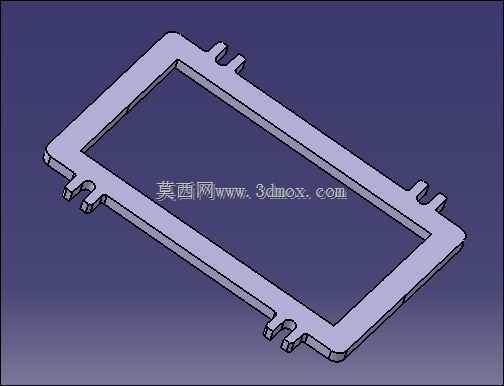

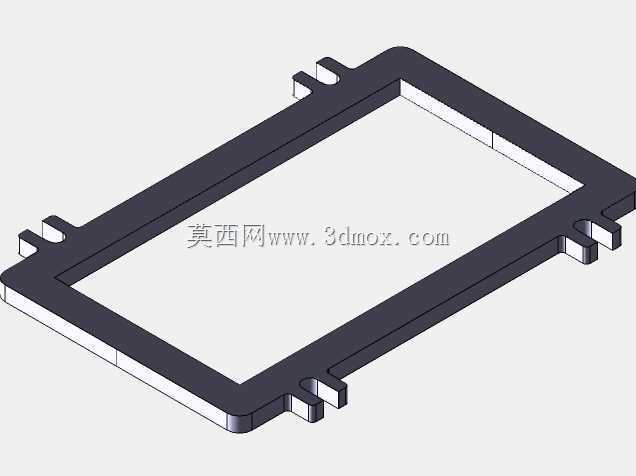

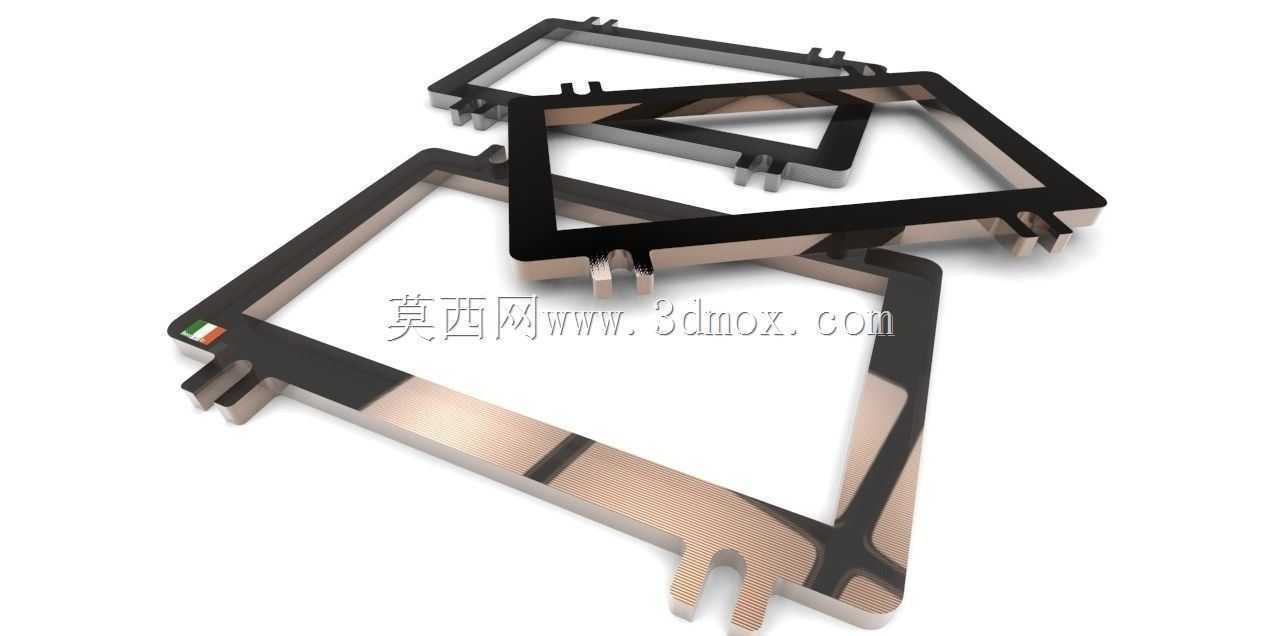

　　设计这类法兰结构的时候，首先要匹配料斗的出料口轮廓尺寸，因为稳压器的料斗多采用矩形截面，所以法兰没有采用常规的圆形法兰结构，而是顺着料斗的截面做了矩形框式设计，框体的宽度刚好贴合料斗外壁的厚度，安装时可以直接套在料斗端部，再通过侧边的卡扣结构卡紧在腔体的对接端面上，不需要额外布置过多的螺栓紧固件。法兰本体采用薄钣金冲压成型的工艺路线，框体边缘做了折边加强处理，避免长期受料流冲击、温度变化影响出现翘曲变形，折边的高度经过反复校核，既保证了足够的结构刚度，又不会占用过多的安装空间，不会和腔体周边的布线、传感元件产生干涉。

　　从安装边界来看，法兰的外轮廓尺寸严格匹配稳压器进料口的安装沉台，沉台的深度刚好容纳法兰的折边高度，安装完成后法兰表面和腔体端面齐平，不会出现凸起结构剐蹭输送料管的情况。法兰上分布的几个定位卡扣，位置和腔体端面上的卡槽完全对应，卡扣的伸出长度做了限位设计，卡入后刚好锁定轴向位置，不会出现装配过紧导致拆卸困难、或是装配过松出现晃动间隙的问题。法兰表面和原料接触的区域做了顺滑过渡处理，没有尖锐的棱角或是凸起的焊点，避免料流经过时出现挂料、积料的问题，长期运行也不会因为积料导致料道截面变窄，影响进料的稳定性。

　　在结构细节处理上，法兰的四个转角位置做了圆弧过渡，一方面是减少冲压成型时的应力集中，避免钣金件在转角位置出现开裂，另一方面也能让料流经过转角时更加顺畅，不会在直角位置形成料流死角。法兰和料斗连接的一侧预留了点胶槽，安装时可以在槽内填充密封胶，进一步提升衔接位置的密封性，避免细粉状的原料从拼接缝隙溢出，污染设备内部的电气元件。考虑到稳压器运行时会产生一定的振动，法兰的卡扣结构做了微幅的弹性余量设计，设备运行产生的小幅振动不会导致卡扣松脱，同时还能抵消一部分料斗和腔体因为热胀冷缩产生的尺寸差，避免结构出现应力变形。

　　这类法兰结构虽然属于设备上的小型配套构件，但直接影响整套进料系统的运行稳定性，如果法兰的贴合度不足，出现漏料问题，轻则需要频繁停机清理洒落的原料，重则原料粉尘进入稳压器的电气舱段，导致电路短路、元件损坏，引发设备故障。在建模过程中，需要重点把控卡扣的位置精度、框体的平面度、折边的角度公差，每一处尺寸的偏差都可能导致安装时出现对位困难、密封失效的问题。实际生产中，这类法兰多采用镀锌钢板加工，表面不需要额外做喷涂处理，镀锌层本身就具备足够的防锈能力，同时表面摩擦系数适中，料流经过时不会产生过大的阻力，也不容易出现物料粘附的问题。

　　从维护的角度来看，这种卡扣式的法兰结构不需要借助专用工具就可以完成拆卸，当需要清理料道、更换密封件的时候，操作人员只需要拨开几个卡扣就可以将料斗和腔体分离，大幅降低日常维护的工作量，相比传统的螺栓连接法兰，不需要逐个拆卸螺栓，也不会出现螺栓锈蚀、滑牙导致无法拆卸的问题。设计时也考虑了不同规格稳压器的通用性，同一系列的稳压器进料口尺寸保持统一，这款法兰可以通用于多个功率型号的交流稳压器产品，减少了零部件的种类，降低了生产环节的备件库存压力，也方便后续售后维修时的配件替换。
