乘用车侧围车门结构三维数模设计

　　日常做整车结构数模拆解时，车门作为乘员舱直接接触的开闭件，其曲面精度与安装匹配度直接决定整车NVH表现与外观间隙面差合格率。这套卡片式车门结构，首先要满足日常使用的开闭耐久要求，同时适配自动驾驶车型的传感器预埋空间，在传统车门的钣金层级基础上预留了线束与感知元件的安装位，不需要额外破坏原有钣金结构就能完成智驾硬件的加装。

　　从实际装车场景来看，这类车门主要适配紧凑型家用乘用车的前排侧围位置，设计时首先要对齐整车侧围的外轮廓A面，保证车门关闭后与翼子板、A柱、B柱、车顶侧梁的间隙控制在3.5±0.5mm范围内，面差匹配偏差不超过0.8mm，避免高速行驶时出现风噪泄漏的问题。车门的整体外轮廓采用流线型曲率过渡，上部窗框区域做了小角度的收边处理，既可以降低行车时的风阻系数，也能为侧窗玻璃的升降提供足够的导向空间。

　　结构设计层面，车门内部采用双层钣金加加强筋的布局，外板承担外观曲面的造型需求，内板预留了玻璃升降器、门锁机构、内拉手、音响扬声器的安装点位，所有安装孔位都做了翻边强化处理，避免长期使用后出现孔位变形导致的附件松动。卡片门的结构特性决定了其窗框与门体是一体化冲压成型，相比传统的分体式焊接窗框，整体刚性提升15%以上，同时减少了焊接工序带来的形变误差，在装配时不需要额外做窗框的形位校正，能有效提升总装车间的装配效率。

　　安装边界方面，车门通过上下两个铰链与B柱、A柱下侧的安装座连接，铰链安装面的平面度公差控制在0.2mm以内，保证车门开闭时的转动同轴度，避免出现下沉、卡滞的问题。车门与车身的密封间隙处预留了20mm的密封胶条安装槽，胶条采用双层密封结构，外层阻挡雨水与灰尘侵入，内层隔绝行驶过程中的风噪与振动传递。针对自动驾驶版本的适配需求，车门下部预留了3个直径12mm的传感器走线孔，孔位周边做了密封凸台，加装侧方感知雷达或者摄像头时，只需要在对应位置开孔固定，不需要重新调整内板的加强结构，大幅缩短智驾车型的改款开发周期。

　　在功能实现上，这套车门结构兼顾了被动安全要求，车门内部横向布置了一根直径32mm的高强度防撞梁，梁体两端与车门内板的加强板焊接固定，在发生侧面碰撞时能有效分散撞击力，减少乘员舱的侵入量。玻璃升降区域的导轨采用一体化冲压成型，导轨的直线度公差控制在0.3mm/m以内，保证玻璃升降过程中无卡顿、无异常异响，玻璃升到顶部时能与窗框上沿的密封胶条完全贴合，避免出现漏水漏风的问题。门锁安装位设置在车门后侧与B柱对应的位置，锁扣安装座做了双层钣金加强，保证车门关闭后的锁止强度，在车辆发生碰撞时不会出现车门意外开启的情况。

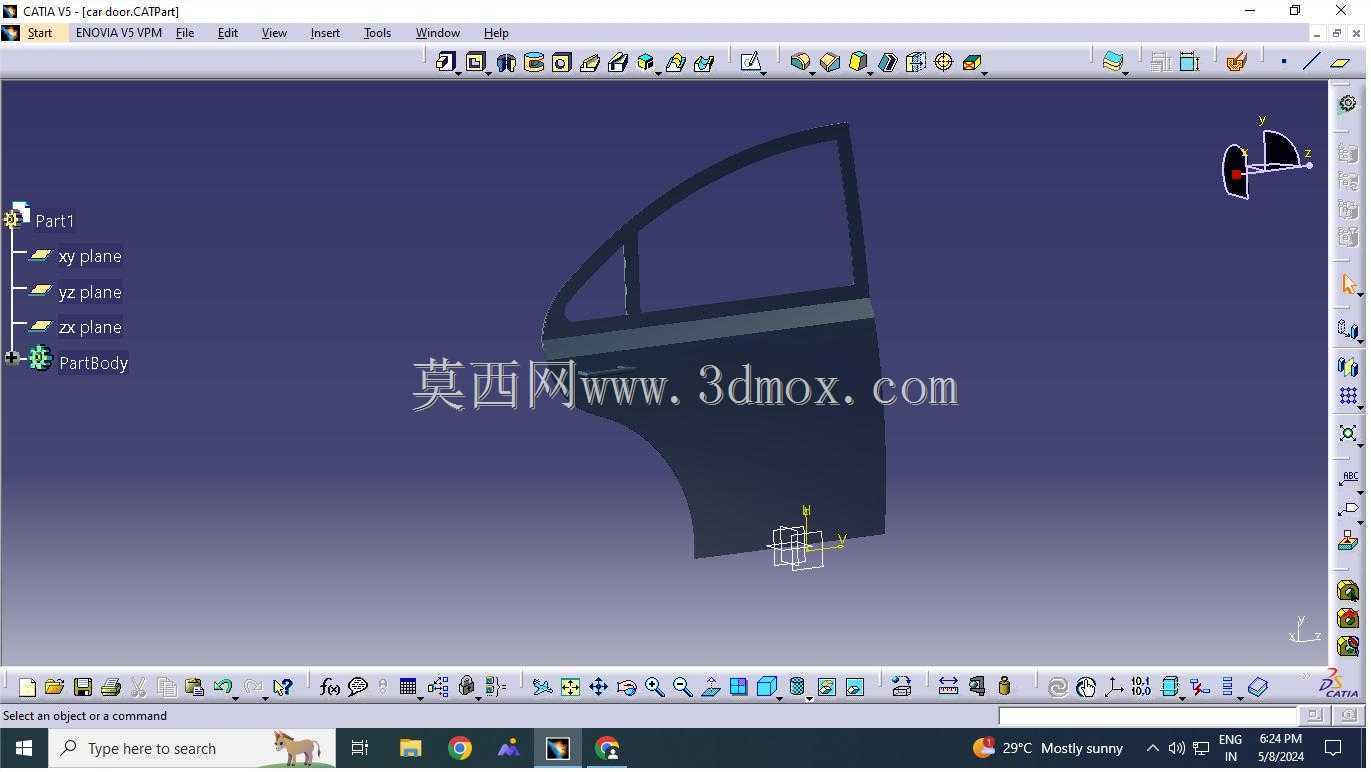

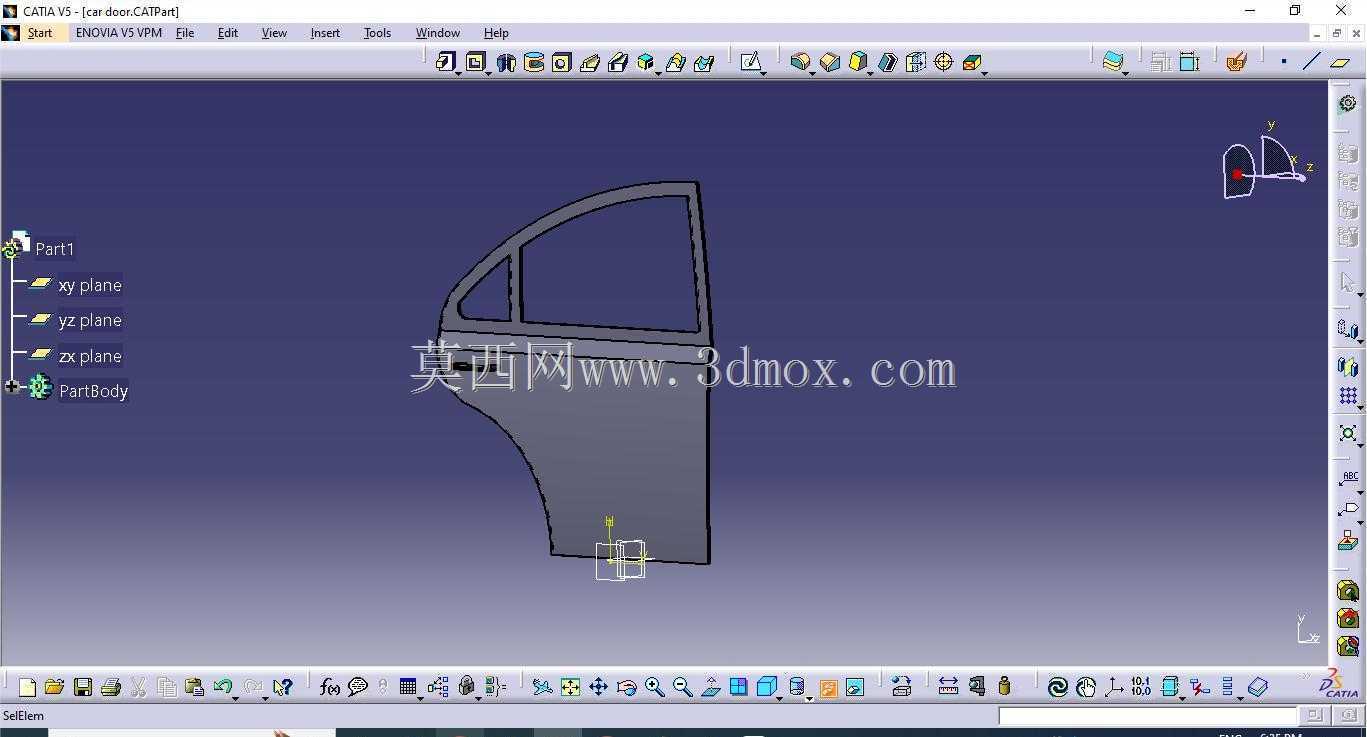

　　实际建模过程中，首先从整车A面提取车门的外轮廓边界，通过偏移命令生成外板的基础曲面，再根据内附件的安装空间需求，逐步构建内板的结构特征，所有加强筋的高度都控制在15mm以内，既保证结构刚性，也不会过度占用车门内部的布置空间。铰链安装位的坐标点严格对齐整车坐标系的安装基准，保证数模导出后可以直接用于工装夹具的定位设计，不需要额外做坐标转换。针对不同配置的车型，这套数模还做了参数化调整预留，只需要修改窗框曲率的参数，就能快速适配两厢车、三厢车、小型SUV的不同侧围造型，减少重复建模的工作量。
