带有限元分析的乘用车合金轮毂结构设计

　　日常做底盘行走部件的结构开发时，轮毂是连接轮胎与车轴的核心承载件，既要匹配整车簧下质量控制要求，也要覆盖颠簸路面冲击、高速旋转离心力、制动热负荷等多工况的受力需求，这款合金轮毂的设计过程中同步嵌入了有限元分析环节，能在开模前就完成多维度的结构强度验证，减少后续样件测试的迭代成本。

　　从实际装车场景来看，这类合金轮毂主要适配家用乘用车型，替换传统钢制轮毂来降低簧下重量，提升悬架响应速度，同时兼顾外观装饰属性。设计初期首先要锁定安装边界：轮毂的中心孔需要匹配对应车型的轴头直径，避免出现安装偏心引发的高速抖动；PCD螺栓孔分布圆要严格对应车轴法兰的螺栓位置，孔位公差控制在±0.05mm以内，保证安装时螺栓受力均匀；轮辋的宽度、偏距参数需要匹配选定规格的轮胎，同时预留制动卡钳的避让空间，避免转向或颠簸工况下轮辐与卡钳发生干涉。

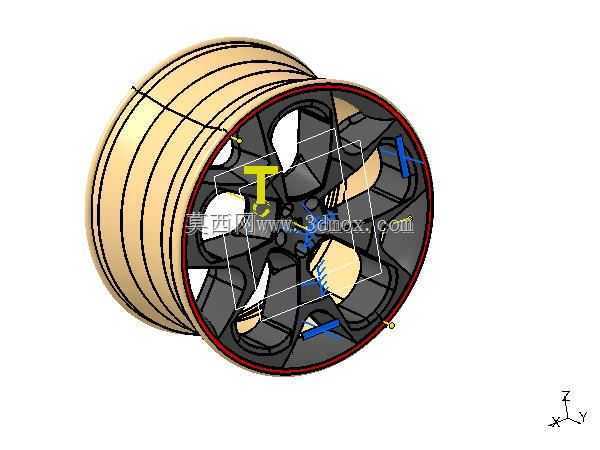

　　结构设计上，轮辋部分采用多台阶式的卷边结构，对应轮胎的胎圈座位置做了圆角过渡处理，避免轮胎安装时割伤胎圈，同时轮辋的外缘做了加厚设计，应对路边剐蹭、过坑冲击时的变形风险。轮辐部分采用了多辐条的镂空布局，每根辐条的截面做了变厚度设计，靠近轮毂中心的安装座位置厚度更大，向轮辋方向逐渐收薄，既保证中心安装区域的连接强度，也能尽可能降低整体重量；辐条之间的镂空区域预留了足够的通风空间，行驶过程中气流可以穿过镂空区域带走制动盘产生的热量，降低制动系统的热衰减风险。

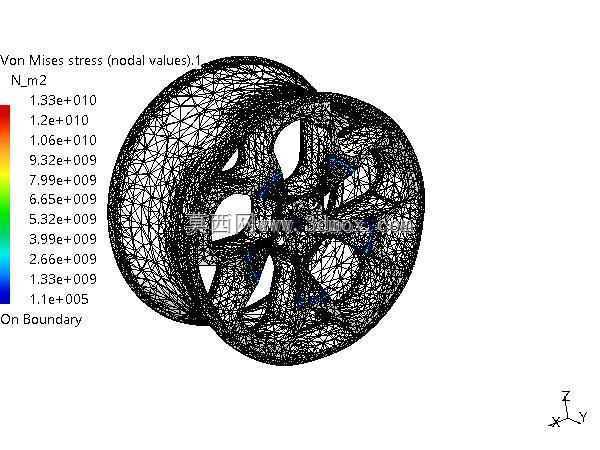

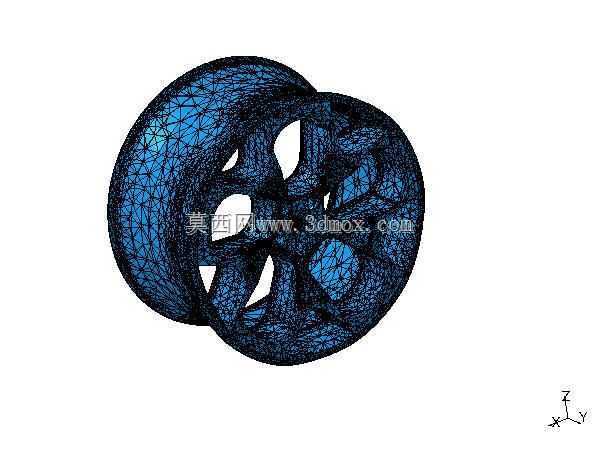

　　有限元分析环节覆盖了三类核心工况：首先是径向冲击工况，模拟车辆以较高速度通过路面凸起或深坑时，轮胎传递到轮毂的瞬时冲击载荷，分析应力集中区域，对应调整辐条与轮辋连接位置的过渡圆角，避免应力集中引发的疲劳开裂；其次是弯曲疲劳工况，模拟车辆持续转向、弯道行驶时轮毂承受的交变弯曲载荷，验证轮辐根部的疲劳寿命，确保达到整车要求的耐久里程；最后是旋转疲劳工况，模拟车辆高速持续行驶时的离心力与载荷叠加状态，验证轮辋整体的圆度保持能力，避免高速行驶时出现抖动。

　　细节设计上，轮毂的气门嘴安装孔做了沉台处理，避免气门嘴突出轮辋表面被剐蹭损坏；中心安装面的平面度公差控制在0.02mm以内，保证轮毂与轴头法兰贴合紧密，避免安装后出现端面跳动；轮辋的平衡块安装槽做了隐藏式设计，既方便后续轮胎动平衡时加装平衡块，也能避免平衡块突出影响外观。整个设计过程中，所有的安装尺寸、受力结构都经过了参数化建模调整，修改参数时可以同步更新关联的几何特征，方便后续根据不同车型的需求快速调整偏距、孔位等参数，衍生出适配不同车型的版本。

　　从实际生产适配的角度，这款轮毂的结构完全适配常规的低压铸造工艺，所有的壁厚过渡都做了脱模斜度处理，避免铸造时出现充型不满、缩孔等缺陷，辐条背面的加强筋位置也做了圆角过渡，减少铸造应力集中。装车后不仅能满足常规城市道路、非铺装路面的行驶需求，也能在高速行驶时保持足够的结构稳定性，兼顾轻量化与强度要求。
