汽车转向系统用安装固定支架结构

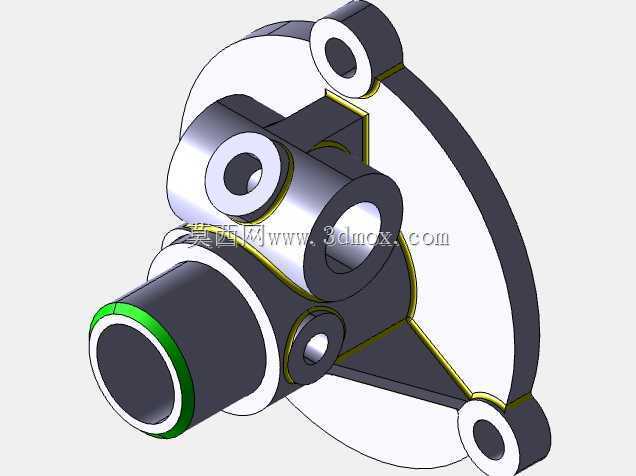

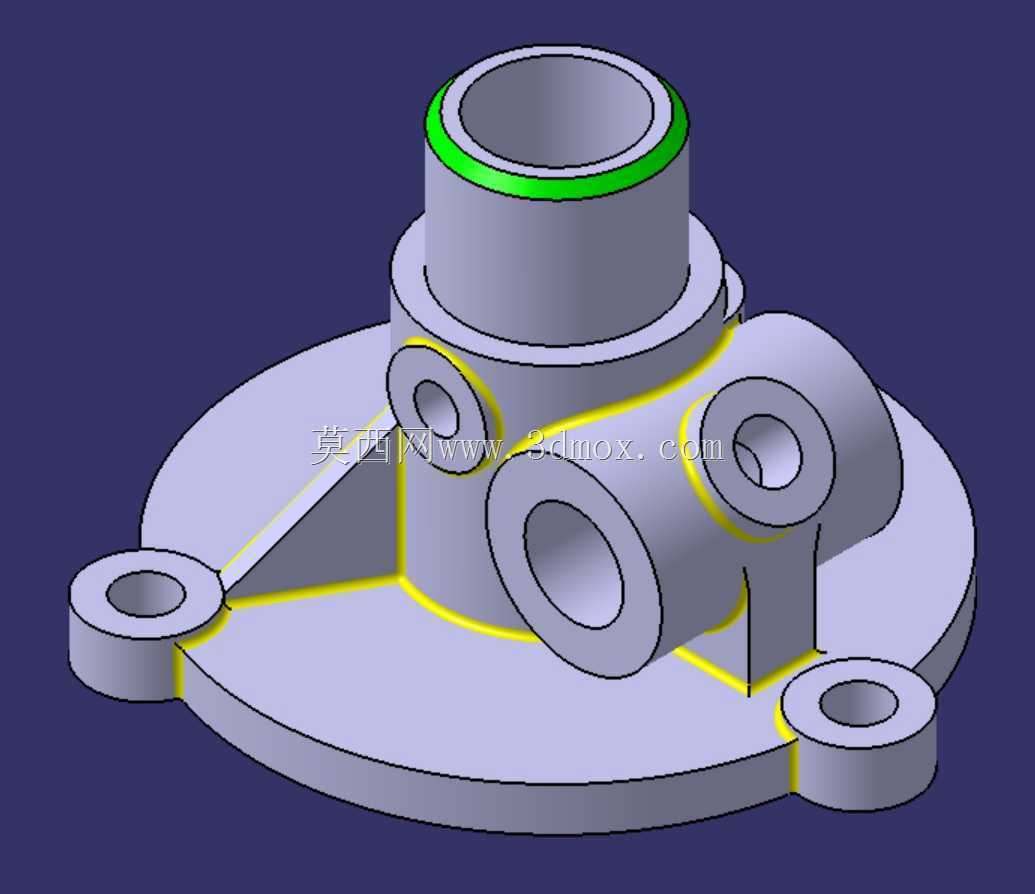

　　在商用车与乘用车的转向系统装配环节，这类支架承担着转向器本体与车架底盘之间的连接承载作用，属于转向传动机构里的核心受力固定件，日常行驶过程中需要持续传递转向力矩、承受路面颠簸带来的交变冲击载荷，对结构刚度、安装定位精度都有较高要求。从结构布局来看，该支架采用圆盘式法兰底座作为主承载面，底座周向均匀布置三个带通孔的安装耳，通孔用于穿装高强度固定螺栓，可将整个支架牢靠锁止在车架预设的安装平面上，安装耳与主底座之间设置了三角形加强筋结构，能够在不额外增加整体壁厚的前提下，大幅提升安装位置的抗弯曲、抗扭转变形能力，避免车辆长期行驶后支架连接位置出现应力疲劳开裂。支架主体向上延伸出同轴的阶梯圆柱套筒结构，套筒内壁为精加工配合面，

　　用于套装转向器的输入轴护套或者转向柱的下连接段，套筒顶端设置的环形凹槽用于嵌装密封胶圈，可阻挡行车过程中溅起的泥水、灰尘进入转向器内部，保护内部传动副的润滑环境，减少异常磨损。套筒侧部分布的三个不同朝向的带孔凸台，分别对应转向管路固定、传感器线束安装、限位结构连接的功能需求，每个凸台的孔位都做了同轴度公差约束，保证外接部件装配后不会出现别劲、错位的问题，其中两个水平朝向的凸台孔为贯通式设计，可用于穿装锁紧销或者连接拉杆，侧下方的凸台为盲孔螺纹结构，用于固定线束卡扣或者管路支架。设计过程中需要优先匹配整车的转向器安装硬点参数，底座三个安装孔的中心距必须严格对应车架上的预装螺纹孔位置，公差控制在±0.1mm以内，

　　避免装配时出现孔位错位导致的强制装配应力；主体套筒的内孔直径需要与转向器连接段的外径保持间隙配合，配合间隙控制在0.02-0.05mm之间，既保证装配顺畅，又不会出现过大的旷量影响转向操控精度。安装边界方面，支架整体装配后，底座下平面需要与车架安装面完全贴合，平面度公差不超过0.03mm，防止螺栓拧紧后支架出现翘曲变形；侧部凸台的外伸长度需要预留足够的操作空间，保证装配时工具能够顺利到达螺栓拧紧位置，同时要与周边的悬架部件、制动管路保持至少10mm的安全间隙，避免车辆极限转向或者悬架跳动时出现运动干涉。这类支架的材料通常选用铸铝合金或者球墨铸铁，铸铝材质重量更轻，适合乘用车的轻量化设计需求，球墨铸铁材质强度更高、抗冲击性能更好，

　　多用于重载商用车的转向系统；建模过程中需要对所有的转角位置做圆角过渡处理，避免尖锐棱角带来的应力集中问题，尤其是加强筋与底座、套筒连接的位置，圆角半径需要根据壁厚做匹配设计，通常取相邻壁厚的0.3-0.5倍，减少铸造或者机加工过程中的缺陷风险。实际装车验证阶段，需要重点考察支架在极限转向工况、颠簸路面冲击工况下的变形量，要求满载状态下支架最大变形量不超过0.1mm，保证转向传动的精度不受影响，同时要通过十万次以上的疲劳振动测试，确认结构不会出现裂纹、连接松动等失效问题。
