汽车发动机连杆盖剖分式紧固结构设计

　　在车用往复式内燃机的曲柄连杆机构中，连杆盖是承担连杆大头与曲轴曲柄销连接紧固的核心受力部件，其结构设计直接决定了发动机运转过程中曲柄连杆机构的连接可靠性、运转平顺性与疲劳寿命。不同于一体式连杆大头结构，剖分式连杆盖需要与连杆杆身的大头剖分面精准配合，通过螺栓预紧力形成完整的曲柄销安装孔，为曲轴连杆轴颈提供稳定的回转支撑边界，同时承受活塞往复运动传递的爆发压力、惯性力交变载荷，是发动机动力传递路径中不可或缺的紧固承载构件。

　　从实际应用场景来看，这类连杆盖普遍适配于中小排量乘用车的汽油发动机，也可应用于同结构形式的柴油动力机组，安装位置处于发动机缸体内部的曲轴箱区域，工作环境伴随高温润滑油冲刷、高频交变载荷冲击，对部件的结构刚度、配合精度、抗疲劳性能都有极高要求。在发动机做功行程中，活塞顶部承受的燃气爆发压力通过活塞销传递给连杆杆身，连杆盖需要承担大头孔下半周的载荷传递，将作用力均匀分散到连杆螺栓与杆身结合面，避免曲柄销支撑孔出现失圆变形，保证曲轴轴颈与轴瓦之间的油膜间隙稳定在设计公差范围内，防止出现烧瓦、轴颈异常磨损等致命故障。

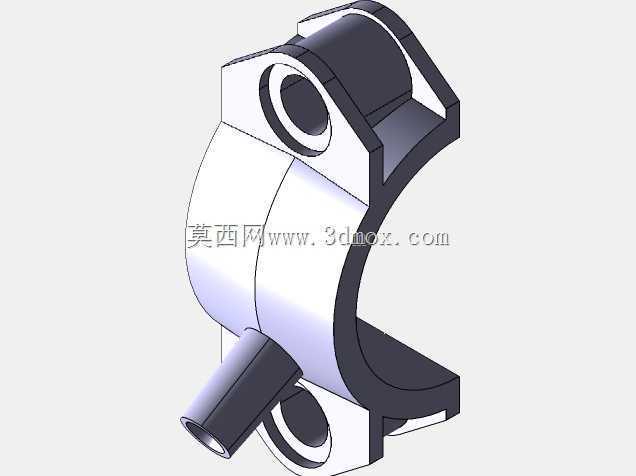

　　从结构设计思路出发，该连杆盖采用了成熟的平切口剖分结构，剖分面与连杆杆身大头端面完全贴合，两个螺栓安装孔对称分布在大头孔两侧，保证预紧力施加时结合面受力均匀，不会出现偏载导致的贴合面间隙。部件主体为半环形承载结构，外侧设置有加强筋结构提升整体刚度，避免螺栓预紧时盖体出现弯曲变形，同时在半环的径向位置延伸出定位凸台结构，用于安装时与连杆杆身的定位槽配合，保证装配时大头孔的圆度精度，避免上下半孔错位导致轴瓦安装过盈量不均。侧面伸出的圆柱形结构为润滑油道接口，可连通发动机主油道，将压力润滑油引导至曲柄销与轴瓦的配合间隙，为高速回转的摩擦副提供持续润滑与冷却。

　　在外形尺寸与安装边界方面，该连杆盖的核心尺寸围绕曲柄销直径、连杆螺栓规格、轴瓦宽度三个核心参数确定：半环形内孔直径与对应规格的轴瓦外径过盈配合，安装后形成的完整大头孔与曲柄销之间保留0.02-0.05mm的设计间隙，满足高速运转时的油膜形成要求；两侧螺栓孔的中心距严格匹配连杆杆身的螺栓孔位置公差，螺栓孔的加工精度达到H7级，保证螺栓装配时不会出现附加剪切应力；盖体的轴向宽度与连杆大头宽度一致，安装后不会突出曲轴箱的运动干涉边界，避免与曲轴平衡块、缸体内壁出现运动剐蹭；侧面油道接口的外径与润滑油管内径匹配，接口位置避开螺栓紧固的受力区域，防止油道受螺栓预紧力影响出现变形堵塞。

　　设计过程中需要重点关注几个工程细节：一是剖分面的平面度公差需要控制在0.01mm以内，保证螺栓紧固后结合面完全贴合，不会出现润滑油泄漏或者载荷集中；二是螺栓安装孔的端面需要与孔轴线保持垂直，垂直度公差不大于0.02mm，避免螺栓拧紧时出现弯曲应力导致螺栓疲劳断裂；三是盖体的过渡圆角位置需要做圆弧过渡处理，避免应力集中导致交变载荷下出现疲劳裂纹；四是内孔表面的粗糙度需要达到Ra1.6以下，保证轴瓦安装时的贴合度，避免轴瓦出现松动窜动。这类结构的连杆盖在量产时通常采用模锻工艺成型，材料选用40Cr或者C70S6等高碳钢，经过调质处理后硬度达到HB250-300，兼顾强度与韧性要求，部分高性能机型还会对螺栓孔、内孔表面做喷丸强化处理，进一步提升部件的疲劳强度。在装配环节，连杆盖与连杆杆身采用配对加工工艺，两者不可互换，装配时需要按照标记的方向对位，按照规定的扭矩与转角拧紧连杆螺栓，保证预紧力达到设计要求，避免运转过程中出现连接松动。
