多排齿结构工具滚齿加工刀具

　　在齿轮加工车间的滚齿机工位上，这类多排齿结构的滚齿刀具是完成渐开线齿形批量加工的核心工装，日常主要适配中小模数圆柱直齿轮、斜齿轮的滚切工序，不管是普通卧式滚齿机还是数控滚齿设备，只要匹配对应内孔安装尺寸与机床主轴拉杆规格，就能完成装夹投入生产。从实际加工场景来看，这类滚刀常应用于汽车变速箱齿轮、减速机传动齿轮、电动工具传动齿件的批量加工环节，相比单齿成型铣刀，连续展成滚切的加工效率能提升4到6倍，齿形精度的一致性也更稳定，适合量产线的连续作业需求。

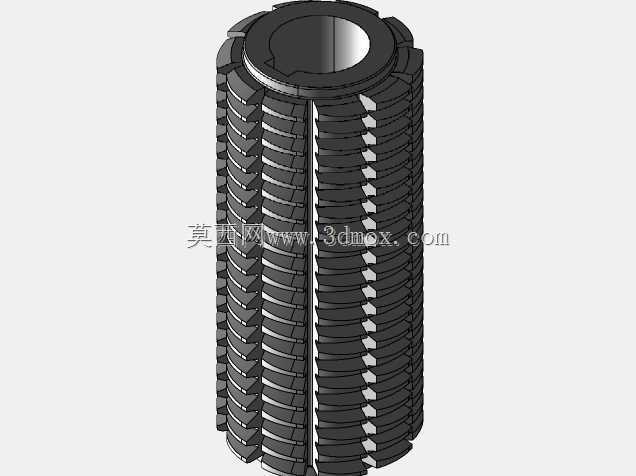

　　从结构设计逻辑来看，这款滚刀采用圆周多排容屑槽与切削刃交错排布的结构，每一圈切削刃都对应被加工齿轮的齿廓展成轨迹，加工时滚刀随主轴做旋转切削运动，同时工件配合做分齿回转运动，轴向进给过程中逐步完成全齿宽的齿形切削。刀具内孔采用标准定心直孔设计，孔壁加工有键槽用于传递主轴扭矩，避免高速切削时刀具与主轴出现相对滑动；刀体两端设计有定位端面，装夹时通过机床法兰盘压紧端面，保证滚刀的径向跳动与端面跳动控制在工艺允许范围内，通常精加工用滚刀的径向跳动需要控制在0.01mm以内，才能保证加工出的齿轮齿向误差符合GB/T 10095的精度要求。

　　刀体的容屑槽设计为直槽结构，相比螺旋槽更便于修磨，适合中小模数齿轮的粗滚与半精滚工序，每个切削刃都带有合理的前角与后角，前角通常取0到5度，兼顾切削锋利度与刃口强度，后角设计保证切削过程中刃口不会与已加工齿面发生摩擦，减少齿面粗糙度超差的概率。多排齿的排布让切削载荷被均匀分配到每个刀齿上，单齿承受的切削冲击力更小，不仅能提升单次刃磨后的加工工件数量，还能减少崩刃、打刀的异常损耗，在加工45号钢、40Cr等常用齿轮钢材时，配合合适的切削液冷却，能稳定达到8级到7级的齿轮加工精度。

　　从安装边界尺寸来看，这类滚刀的外径、内孔直径、有效切削长度都需要和所用滚齿机的装夹参数匹配，内孔尺寸常见有22mm、27mm、32mm等标准规格，装夹时需要检查刀杆与内孔的配合间隙，间隙过大容易导致切削振动，出现齿面振纹、齿形误差超差的问题；滚刀的有效切削长度需要覆盖被加工齿轮的齿宽，同时预留足够的轴向窜刀空间，生产中通过定期轴向窜动滚刀位置，让每个刀齿均匀参与切削，能有效延长滚刀的整体使用寿命。日常使用中，这类滚刀需要定期检查刃口磨损情况，当后刀面磨损量超过0.2到0.3mm时就需要及时修磨，避免磨损加剧导致切削力陡增，影响加工精度甚至损坏刀体。

　　在实际生产选型时，除了匹配模数、压力角等齿形参数，还要根据被加工工件的材料硬度调整滚刀的材质与涂层，加工普通调质钢材时常用高速钢材质滚刀，加工硬齿面齿轮时则需要选用硬质合金镶片滚刀，配合氮化钛涂层能进一步提升刀具的耐高温磨损性能。这款滚刀的结构设计充分考虑了量产加工的稳定性与维护便捷性，没有多余的复杂结构，刀体整体刚性充足，能承受大进给切削时的载荷，在通用机械传动零件加工、汽车零部件制造、电动工具生产等场景下都能适配，是齿轮加工环节中应用范围极广的一类切削工装。
