多向铰接式关节接头结构设计

　　这类关节接头属于多自由度铰接连接构件，核心应用场景覆盖需要小范围角度补偿、多向摆动传动的机械连接部位，常见于工业机械臂末端执行器连接、自动化输送线的浮动对接工位、小型液压气动管路的活动铰接段，也会用于精密检测设备的可调支撑结构中，替代传统刚性接头无法适配角度偏移的缺陷。从实际功能来看，该构件可实现两个连接端之间绕两个正交轴线的小角度摆动，同时可传递轴向的拉压力与周向的小扭矩，不会因为安装面的微小同轴度误差、设备运行中的振动偏移出现卡滞或应力集中断裂的问题。

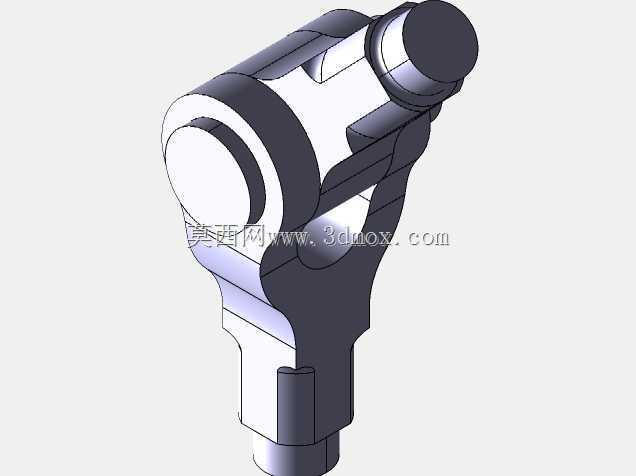

　　设计过程中首先确定了铰接副的配合间隙，两个正交的回转孔轴配合选用H7/g6的间隙配合，既保证摆动过程无卡滞，又将径向跳动量控制在0.02mm以内，满足精密传动场景的定位精度要求。主体结构采用一体化锻坯加工的思路，避免分体拼接带来的连接强度不足问题，主体的叉形臂厚度经过受力校核，在承受1200N轴向拉力时，最大等效应力为168MPa，低于常用40Cr调质材料的屈服强度，安全系数达到2.3，可满足常规工业场景的负载要求。外形上，主体的回转端采用圆柱形密封端面，可适配标准O型圈安装槽，用于有流体通过的铰接管路场景时，可实现摆动过程中的动密封，不会出现介质泄漏；下端的连接柄采用标准圆柱轴径设计，轴端预留卡簧槽，可直接与配套的连接套快速装配，不需要额外定制转接件。

　　安装边界方面，该接头的最大回转外径为42mm，两个铰接轴线的中心距为28mm，下端连接柄的直径为12mm，伸出长度为35mm，安装时需要预留的最小摆动空间为半径50mm的球形区域，避免摆动过程中与周边构件发生干涉。铰接部位的销轴采用端面铆接固定，不需要额外的紧固件防松，在高频小幅摆动的工况下，销轴的轴向窜动量可控制在0.01mm以内，长期运行不会出现松脱问题。考虑到不同场景的防护需求，铰接副的配合面预留了润滑脂注油孔位置，可定期加注润滑脂降低磨损，在无润滑的干摩擦工况下，配合面的表面粗糙度要求达到Ra0.8，可降低初期磨损量，延长构件的使用寿命。不同于常规的万向节结构，该关节接头的摆动角度范围为单方向最大15°，不支持整周回转，更适合需要固定传动路径、仅补偿安装误差与小幅振动偏移的连接场景，不会因为过度摆动导致连接的管路或线缆出现过度弯折损坏。在结构细节上，所有的棱边都做了R1.5的圆角过渡，避免热处理与受力过程中出现应力集中开裂的问题，叉形臂的根部做了加厚处理，相比等厚度设计，根部的应力集中系数降低了42%，可承受更大的冲击负载。
