交流稳压器用锁定插入连接构件

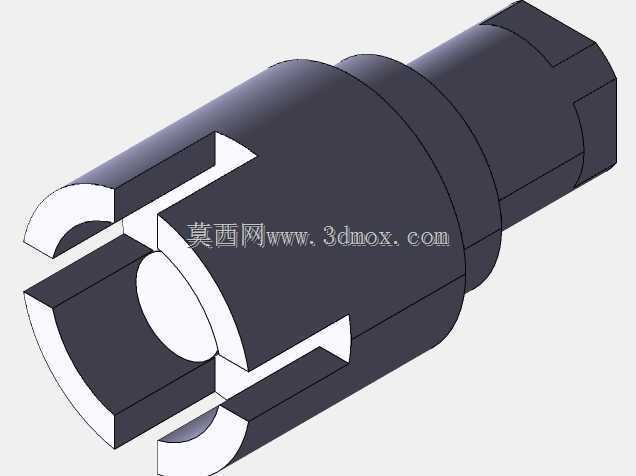

　　在交流稳压供电系统的回路接驳环节，这类锁定插入构件承担着回路导通与连接防松的核心作用，常见于工业级交流稳压器的外接扩展端口、模块化单元拼接位置，区别于普通民用插接件，它需要在设备长期带载运行、周边存在轻微振动的工况下保持连接可靠性，避免出现接触电阻增大、接插件松脱打火的问题。从结构设计逻辑来看，整个构件采用同轴阶梯轴式的主体构型，插接端做了对称开槽的弹性锁紧结构，开槽方向沿构件轴向延伸，槽口末端做了圆弧过渡处理，避免应力集中导致的插爪断裂，当插入对接母座时，开槽形成的弹性爪会在挤压力作用下向内微量收缩，到位后弹开卡入母座对应的限位环槽内，实现轴向位置锁定，不需要额外设置卡扣或者螺丝紧固，插拔操作可以单手完成，

　　同时能承受一定数值的轴向拉脱力，满足设备运维时快速拆装的需求。构件中段做了直径放大的轴肩结构，这个轴肩一方面作为插接到位的物理限位面，安装时轴肩端面与母座端面贴合即可确认插接深度符合设计要求，避免插入不到位导致的接触面积不足，另一方面轴肩的圆柱面可以作为安装时的受力面，方便使用卡簧钳或者专用工装辅助插拔，不会损伤前端的导电接触部位。尾端设置了六角构型的接驳段，这个结构有两个作用，一是可以适配标准扳手，在需要过盈配合或者拆卸卡滞时施加扭矩，不会让整个构件发生打滑，二是六角段的平面可以作为防转定位面，和母座对应的防转槽配合，避免构件在接插线缆扭转力的作用下发生周向转动，磨损失效内部的导电接触层。从安装边界尺寸来看，

　　整个构件的最大外径出现在中段轴肩位置，插接端的外径比母座内孔直径小0.02-0.05mm，属于间隙配合公差带，既保证插拔顺畅，又不会因为配合间隙过大出现接触晃动，轴向总长度控制在适配母座安装深度的范围内，插入后尾端六角段不会突出设备面板过多，避免外力磕碰导致构件断裂。内部的通孔结构沿整个构件轴向贯通，既可以作为导电插芯的安装通道，也可以根据使用场景穿入线缆做压接式连接，通孔的内壁做了粗糙度处理，保证和插芯的结合力足够，不会出现插芯松脱的问题。在实际应用场景中，这类构件除了用在交流稳压器的单元连接上，也可以适配同规格的工业电气柜、大功率供电模块的接驳位置，设计时充分考虑了反复插拔的磨损余量，弹性爪的壁厚经过反复校核，

　　在保证弹性变形量满足锁紧要求的前提下，预留了足够的疲劳强度冗余，即使经过数百次插拔循环，弹性爪的变形量依然在弹性区间内，不会出现塑性变形导致锁紧失效。和普通的圆柱插销不同，它的开槽锁紧结构不需要额外的锁紧附件，集成了插接导通、轴向锁紧、周向防转三个核心功能，减少了连接部位的零件数量，降低了装配复杂度，也减少了因为多个零件配合公差累积导致的连接故障概率。在建模过程中，这类构件的结构特征需要重点关注开槽位置的圆角处理，很多新手建模时容易忽略槽根的圆角，实际加工时直角槽根会产生严重的应力集中，在弹性爪反复变形的过程中很容易从槽根位置断裂，直接导致零件报废；另外轴肩位置的过渡倒角也需要严格控制，倒角角度和尺寸既要满足插接时的导向作用，又不能因为倒角过大减小轴肩的限位接触面积，导致限位失效。尾端六角结构的对边尺寸需要符合标准紧固件的尺寸系列，这样现场运维时不需要准备专用工具，用普通的活动扳手或者标准套筒就可以操作，降低运维的工具成本。整个构件的外形没有多余的装饰性结构，所有的几何特征都是为了实现功能服务，外表面的粗糙度要求根据不同部位做区分：插接端的外表面和弹性爪接触面需要较低的粗糙度，减少插拔时的摩擦力，提升插拔手感同时降低磨损速度；轴肩端面和尾端六角面的粗糙度要求可以适当放宽，降低加工成本。
