车用双出口排气消声腔体结构设计

　　在燃油动力车辆的排气系统设计环节，消声部件是兼顾排气背压控制与噪声衰减的核心功能件，这套双出口结构的消声腔体，主要适配搭载中等排量内燃机的乘用车型，安装位置集中在车辆底盘中段、后轴前方的区域，需要避开底盘悬架运动件、燃油管路以及车身底板的凸起结构，同时要预留足够的热膨胀间隙，避免高温排气传导导致周边部件老化。从实际使用场景来看，这类消声结构需要同时覆盖怠速、匀速巡航、急加速等多工况的噪声控制需求，不能单纯为了降噪过度提升排气背压，否则会直接影响发动机的动力输出效率与燃油经济性。设计过程中首先要确定腔体的有效容积，容积参数直接关联低频噪声的衰减能力，通常会根据发动机的排气量、额定转速区间计算所需的最小腔体容积，

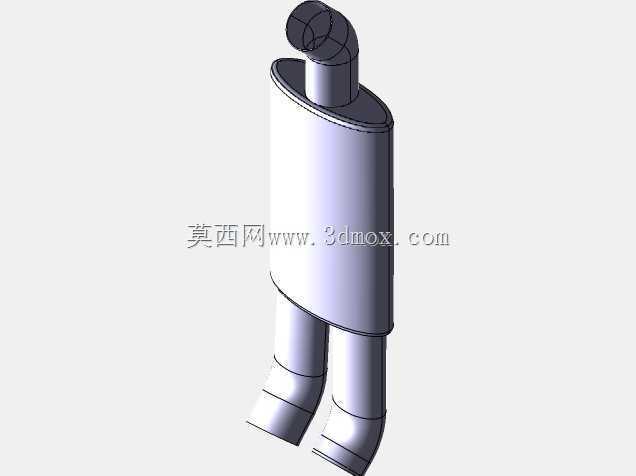

　　再结合底盘的安装空间限制调整腔体的截面形状，这套结构采用了扁圆形的腔体截面，相比正圆形截面能更好适配底盘的垂直空间限制，降低车辆的最小离地间隙损失。腔体顶部的单进气接口采用弯管导向设计，进气端直接对接前段三元催化器的出口管路，接口处预留了标准卡箍安装位，装配时不需要额外焊接，能降低售后维修的更换难度。腔体内部的结构设计没有采用单一的阻性或抗性消声逻辑，而是结合了两种消声原理的优势，进气气流进入腔体后首先经过穿孔管的第一次分流，部分声波通过穿孔进入填充的吸声材料层被转化为热能衰减，剩余气流在腔体内经过膨胀腔的扩容减速，再通过底部两个对称布置的出气弯管排出，两个出气管的长度存在细微差异，利用声波的干涉效应进一步抵消特定频率的排气噪声，

　　这种设计能在有限的腔体空间内拓宽消声频带，避免出现某一转速区间的排气共振问题。两个出气弯管的出口端做了等径设计，分别朝向车辆后保险杠两侧的排气装饰罩位置，弯管的弯曲半径经过反复校核，既保证气流转向时的阻力损失控制在合理范围，也能避免弯管处出现气流紊流产生的额外再生噪声。安装边界方面，腔体两端预留了两个对称的吊耳安装点，吊点位置经过模态分析优化，能避开排气系统的固有振动频率，减少怠速工况下的排气抖动传递到车身，吊耳采用耐高温的橡胶材质，能隔绝大部分排气振动的传递路径。设计时还需要考虑腔体的壁厚选择，通常采用1.2mm到1.5mm的镀铝钢板作为壳体材料，既保证足够的结构强度抵御路面飞石的冲击，也能控制整体部件的重量，

　　同时镀铝层能提升壳体的抗腐蚀能力，应对冬季融雪盐、路面积水的腐蚀环境。在建模过程中需要重点校核各管路的对接同轴度，尤其是进气接口与前段排气管的对接偏差不能超过1mm，否则会导致装配后出现排气泄漏的问题，两个出气弯管的出口位置偏差也要控制在5mm以内，避免与后保险杠的排气装饰罩出现位置干涉。另外腔体的焊缝位置全部设计在壳体的侧面，避开底部容易积水的区域，能减少长期使用后焊缝被腐蚀穿孔的概率，壳体表面不需要做额外的装饰处理，只需要做耐高温的防锈涂层即可，因为安装在底盘位置不会影响整车的外观效果。实际选型匹配时，需要先确认发动机的排气噪声频谱特性，针对峰值噪声的频率区间调整内部穿孔管的孔径、穿孔率以及膨胀腔的分隔方式，这套结构的参数适配2.0T到3.0L排量的自然吸气或涡轮增压发动机，能满足民用车辆的车外噪声法规要求，同时不会带来明显的动力损失。
