深沟球滚珠轴承结构三维数模

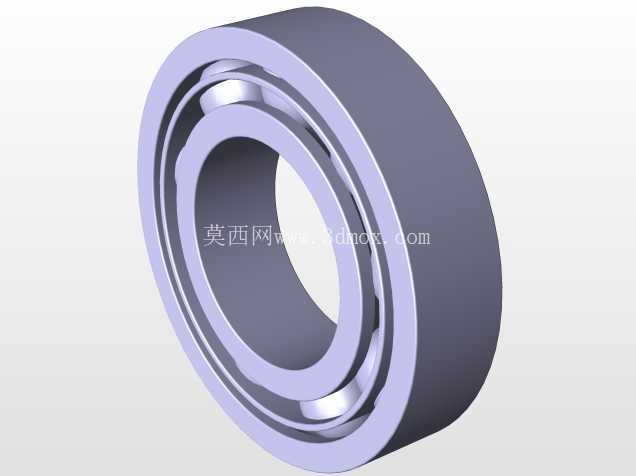

　　在各类旋转传动机构的设计环节中，滚珠轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，这套三维数模完整还原了深沟球型滚珠轴承的全装配结构，包含内圈、外圈、滚动体、保持架四个核心组成部分，可直接用于设备整体装配的干涉校验、轴系支撑位置的布局模拟，也能作为非标轴承改型设计的基础参照模板。

　　从实际应用场景来看，这类滚珠轴承的适配范围覆盖极广，小到小型电机的输出轴支撑、精密仪器的转轴定位，大到减速机输入输出轴承载、输送设备辊筒的旋转支撑，只要存在连续回转运动、需要控制轴系径向跳动量的传动位置，都能见到同结构轴承的应用。不同于滑动轴承的面接触摩擦形式，滚珠轴承通过滚动体的点接触滚动摩擦，能将轴系运转的摩擦系数控制在极低水平，同时可在一定范围内承受瞬时冲击载荷，适配中等转速区间的长期连续运转工况。

　　数模的设计过程完全遵循实际轴承的装配逻辑：内圈的外侧滚道与外圈的内侧滚道曲率完全匹配，滚道的曲率半径略大于滚动体的半径，保证滚动体在滚道内可顺畅滚动同时不会出现卡滞；保持架的兜孔位置均匀分布，每个兜孔的间隙控制在滚动体直径的0.02-0.05倍区间，既可以将所有滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦，也能引导滚动体在滚道内的运动轨迹，防止高速运转时滚动体出现偏斜。

　　从安装边界的尺寸设计来看，数模严格对应标准深沟球轴承的安装配合要求：内圈的内孔尺寸为基孔制公差，可与对应直径的传动轴实现过渡配合，保证轴转动时内圈与轴同步旋转无相对滑动；外圈的外圆尺寸为基轴制公差，可与设备轴承座的安装孔实现间隙或过渡配合，根据工况需求选择外圈固定或者随载荷浮动的安装形式。轴承的轴向宽度尺寸对应标准系列的安装空间要求，在做设备整体布局时，不需要额外预留过多的轴向避让空间，轴承两端面与轴肩、轴承座端盖的接触位置均设计为直角过渡，可与标准密封件、挡圈直接配合使用，实现轴承位置的轴向定位。

　　在结构细节的还原上，数模没有忽略实际生产中的工艺细节：内外圈的滚道表面均做了模拟精加工的曲面处理，没有建模残留的棱角或破面；滚动体为标准球形，所有滚动体的直径公差控制在建模精度允许的一致范围内，保证载荷可以均匀分布在每个滚动体上；保持架的结构采用浪形冲压保持架的形式，兜孔边缘的冲压折边结构也做了完整还原，和实际量产轴承的保持架结构完全一致。

　　做设备选型模拟时，可直接将这套数模导入装配环境，通过配合约束模拟轴承的实际安装状态，校验轴系转动时轴承与周边密封件、端盖、相邻传动零件的间隙是否足够，避免实际加工组装后出现运动干涉。如果需要做非标轴承的改型设计，比如调整轴承的径向承载能力，可直接在这套数模的基础上修改滚动体的直径、数量，或者调整内外圈的滚道曲率参数，不需要从零开始搭建基础结构，能大幅缩短结构设计的周期。另外在做运动仿真分析时，这套完整装配的数模可直接赋予各零件对应的材料属性、接触约束，模拟不同转速、不同径向载荷下轴承的运转状态，校核保持架的结构强度、滚动体的接触应力分布，为轴承的选型或改型提供直观的结构参照。
