同轴传动多片摩擦离合器结构设计

　　在机床主轴传动、工程机械变速系统、工业减速机动力切换单元这类需要频繁完成动力接合与切断的工况场景里，多片式离合器始终是动力链路里的核心执行部件，不同于单片离合器受摩擦面数量限制带来的扭矩容量瓶颈，多片结构通过叠层布置的摩擦副，能在有限的径向安装空间内实现更大的扭矩传递能力，同时保证接合过程的平顺性，避免动力切换瞬间的冲击对后端传动齿轮、负载端工件造成损伤。

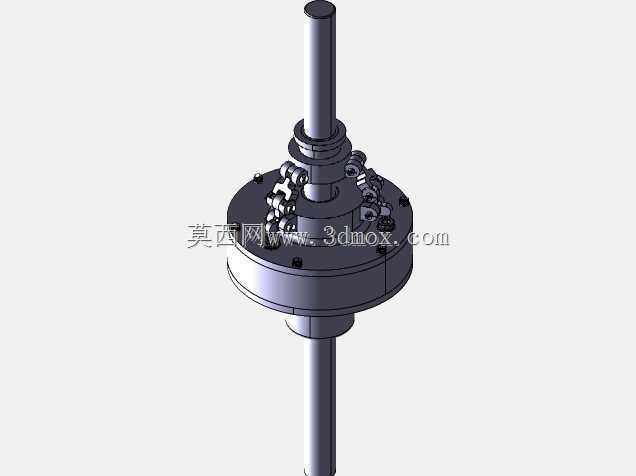

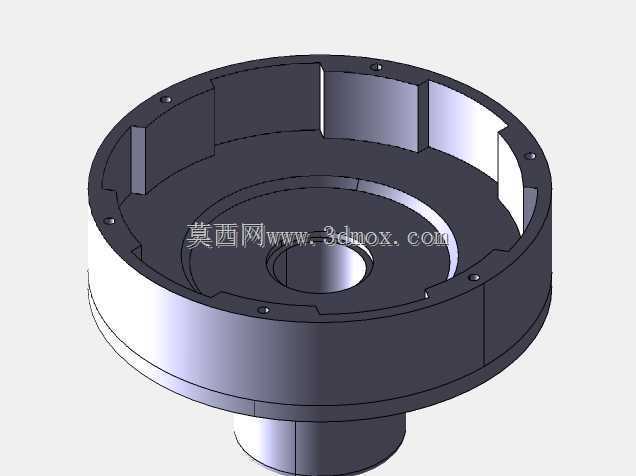

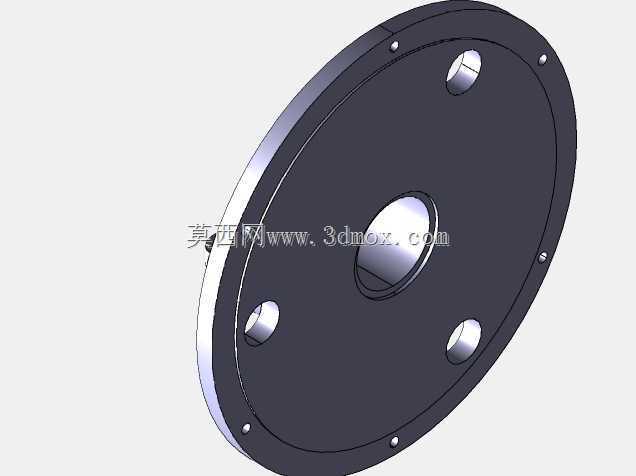

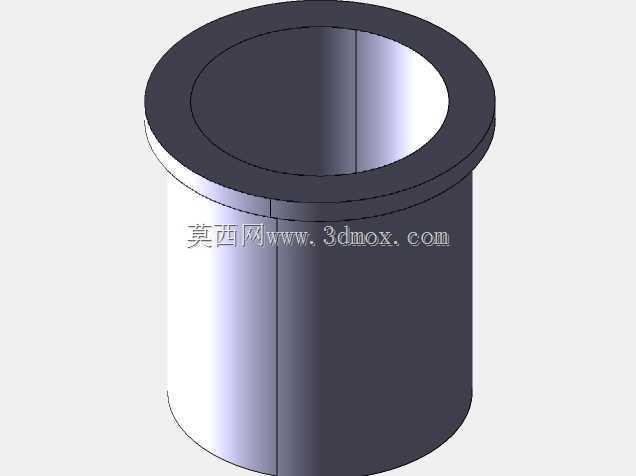

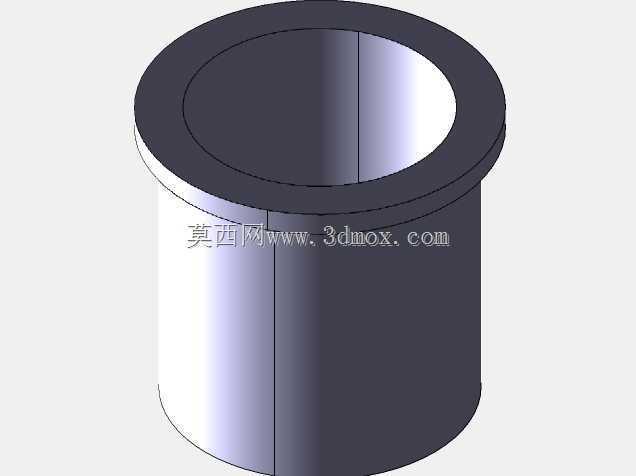

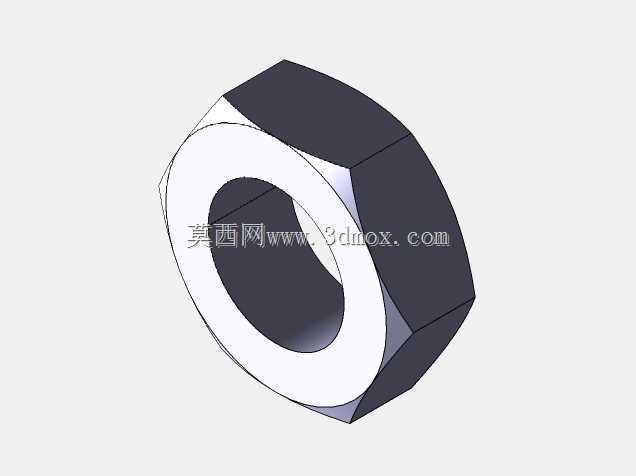

　　从实际使用场景的需求出发，这款离合器采用上下同轴贯穿的轴系布局，输入与输出端分别布置在离合器主体的两侧轴段，安装时可以直接串接在传动链路中，不需要额外设计偏置的传动连接结构，能大幅简化主机的传动腔布局。主体外壳采用圆盘式封闭结构，外径控制在常规传动箱的安装孔径适配范围内，上下伸出的轴段预留了标准的轴肩、键槽加工基准，现场安装时可以直接通过平键完成与轴系的周向固定，轴端可以根据实际安装需求加装锁紧螺母完成轴向定位，不需要额外定制特殊的连接法兰。

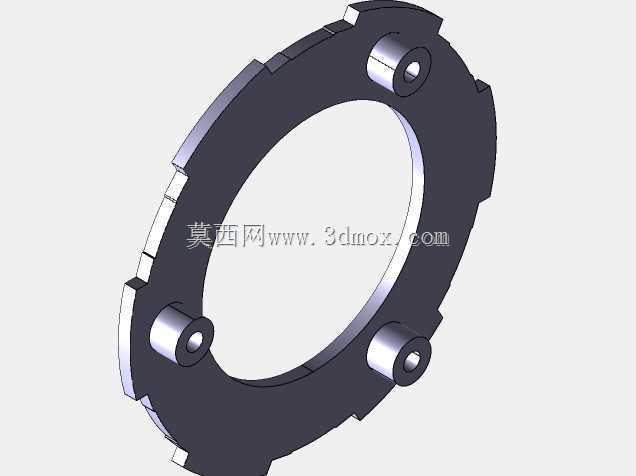

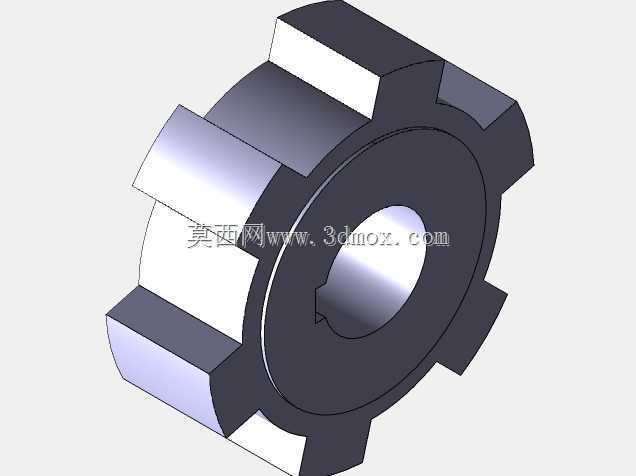

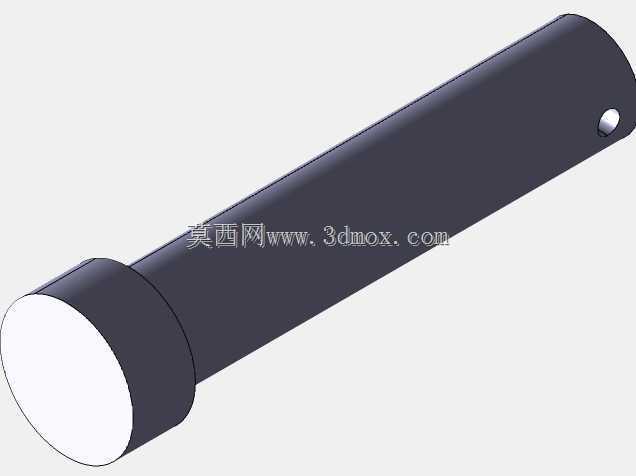

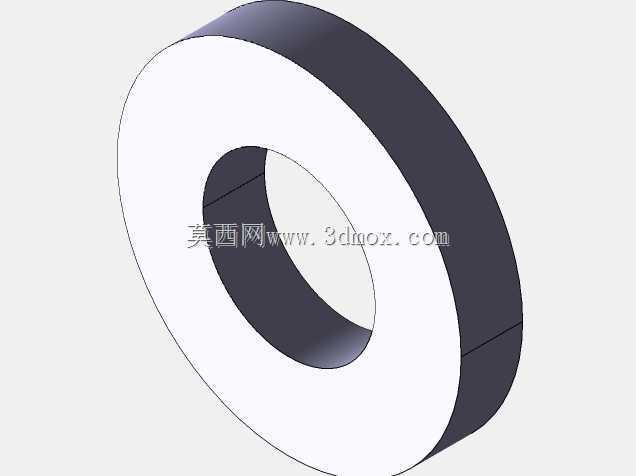

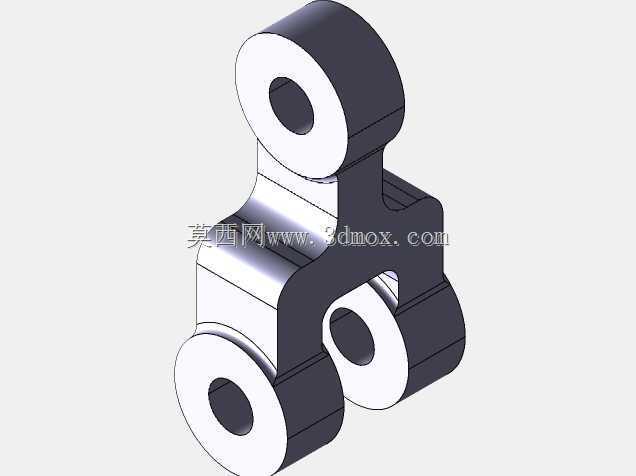

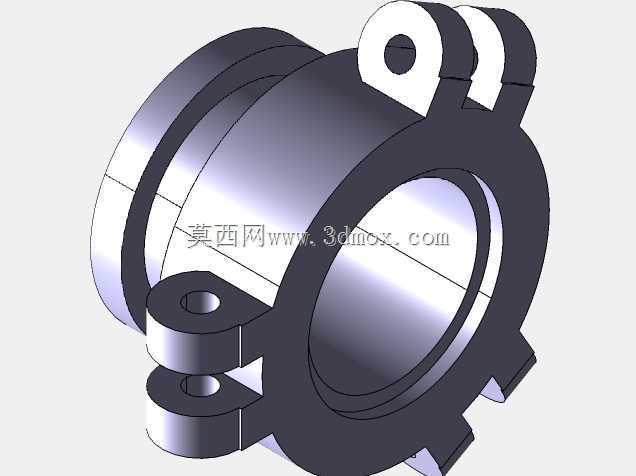

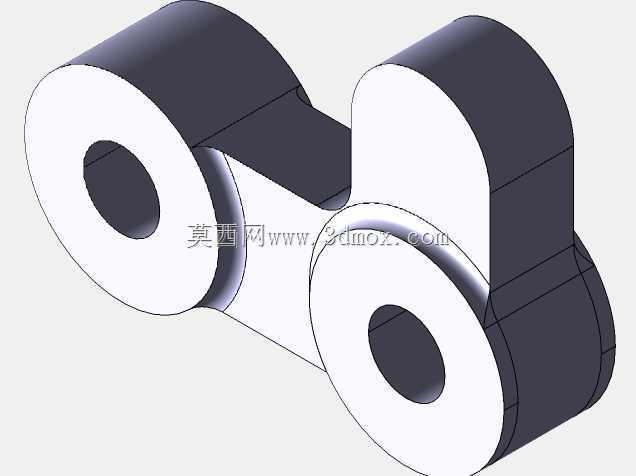

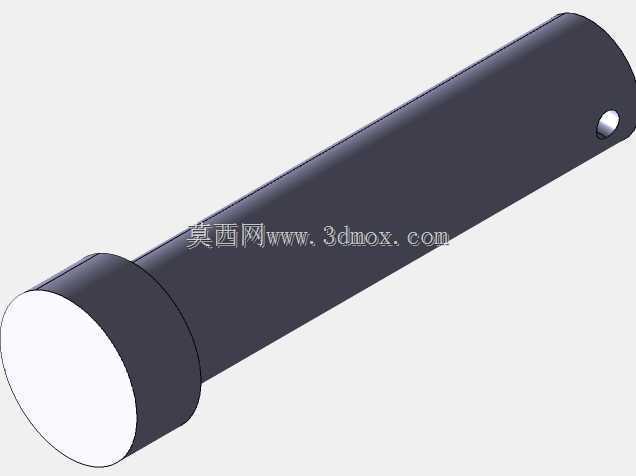

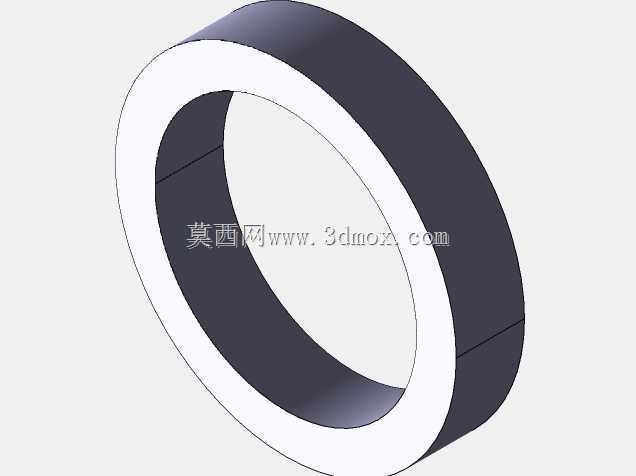

　　结构设计层面，摩擦片组沿轴向叠层布置在外壳内部的腔体内，周向通过花键结构分别与主动部分、从动部分形成滑动连接，保证摩擦片可以在轴向压力作用下沿轴向移动，完成压紧接合与分离脱开的动作。外壳周向均匀布置的压紧调节组件，是保证摩擦副压力均匀分布的关键结构，设计时通过等角度排布的压紧点，避免单侧压力过大导致摩擦片偏磨，延长摩擦片的实际使用寿命，同时也能保证接合过程中整个摩擦面的压力同步升高，不会出现局部打滑导致的扭矩传递波动。

　　在功能特性上，这款离合器的多片结构设计，让摩擦副的总接触面积可以根据传递扭矩的需求灵活调整，不需要大幅改变离合器的径向外形尺寸，仅通过增减摩擦片的数量就能适配不同功率等级的传动系统，这种模块化的设计思路能大幅降低同系列不同规格产品的开发成本。分离状态下，主动端与从动端的摩擦片之间保留均匀的间隙，不会出现带排扭矩导致的从动端意外转动，保证停机状态下的操作安全性；接合过程中，随着轴向压力逐渐升高，摩擦片之间的静摩擦力逐步增大，动力传递可以实现软接合，避免刚性接合带来的冲击载荷损坏传动链上的齿轮、轴承等精密部件。

　　从安装边界来看，整个离合器的最大外轮廓为中部的圆盘壳体，上下伸出轴的同轴度公差控制在传动系统要求的精度范围内，安装时不需要额外调整轴系对中，只要保证两端轴的支撑轴承同轴度符合设计要求，就能保证离合器运行过程中不会出现偏载。壳体上的压紧组件外轮廓不超出圆盘壳体的最大外径，不会和传动箱内壁发生干涉，轴向总长度可以适配不同宽度的传动箱安装腔，轴段的长度预留了足够的调整余量，可以根据实际安装位置的需求做少量的切削调整，不会影响内部结构的运行强度。

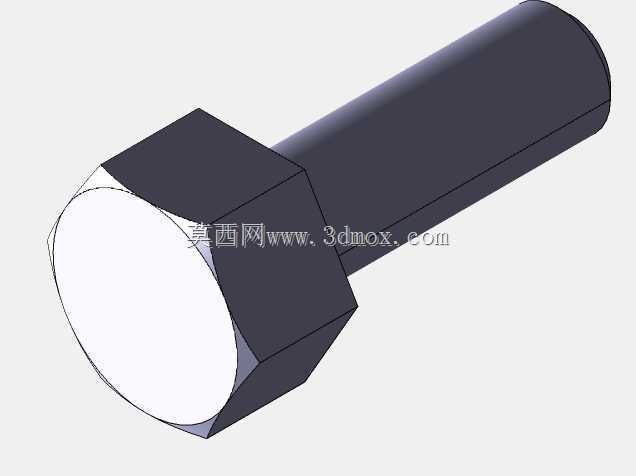

　　实际选型应用时，需要结合传动系统的额定传递扭矩、最高工作转速、接合频率来匹配对应的摩擦片数量与压紧力参数，这款结构的设计预留了足够的调整空间，压紧组件可以通过调整压紧量来改变摩擦副的正压力，从而适配不同工况下的扭矩传递需求，不需要重新加工主体壳体结构。日常维护过程中，只需要拆开壳体上的紧固件就能完成内部摩擦片的检查与更换，不需要将整个离合器从传动轴系上完全拆除，能大幅降低设备维护的停机时间，适配工业现场连续生产的运维需求。
