法兰连接手轮驱动角式截止阀结构

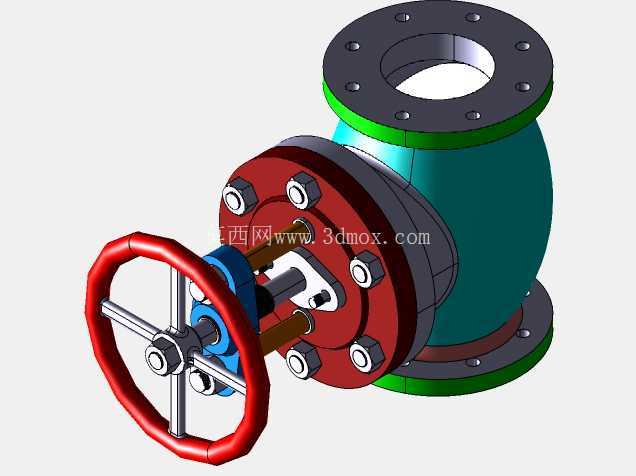

　　在化工流体输送、市政给排水、热力管网以及工业制程管路系统中，角式截止阀是承担管路通断控制、介质节流调节的核心部件，相比直通式截止阀，角式结构的流道转向特性能够适配管路直角排布的安装场景，减少管路弯头配置数量，降低管路整体流阻与安装成本，尤其适用于高压差、含少量固体颗粒介质的管路工况，能够在频繁启闭操作下保持稳定的密封性能。这款角式截止阀采用法兰连接作为接口形式，上下两端的法兰端面均加工有均匀分布的螺栓孔，安装时可与同压力等级的管路法兰通过螺栓副实现刚性连接，法兰密封面采用凸面结构，适配非金属垫片或金属缠绕垫片，能够在额定压力范围内实现端面静密封，避免介质沿连接面泄漏。

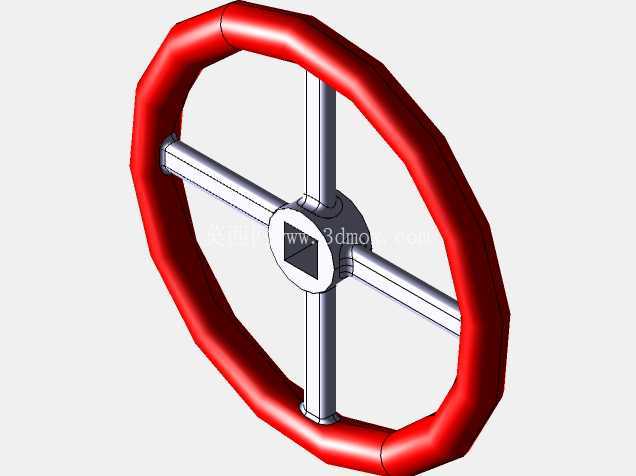

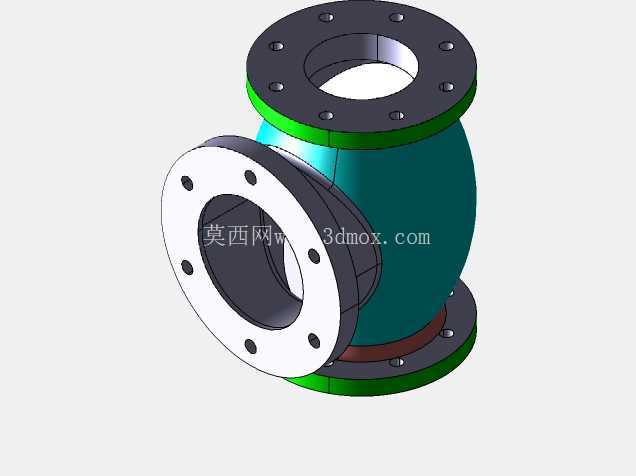

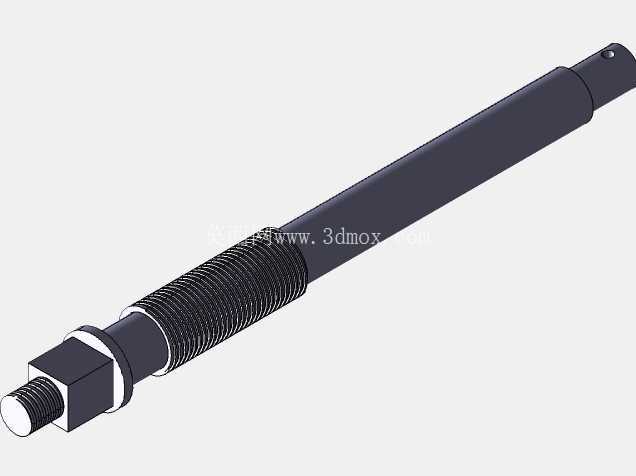

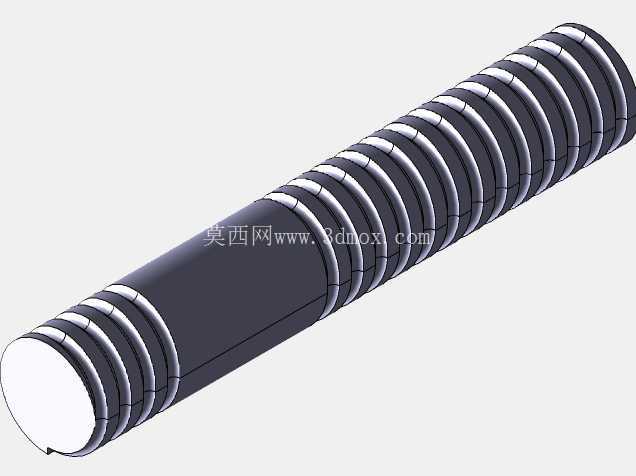

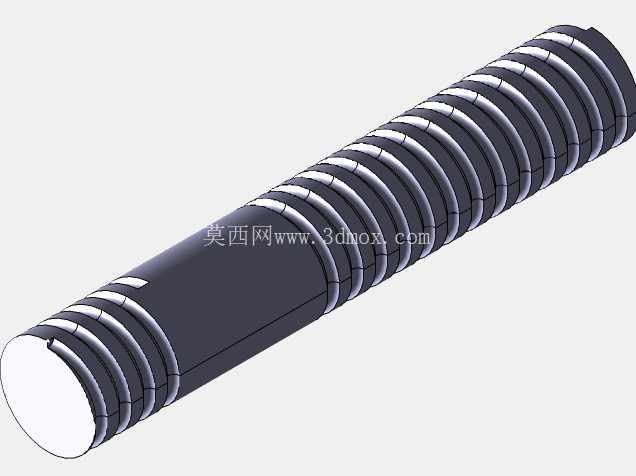

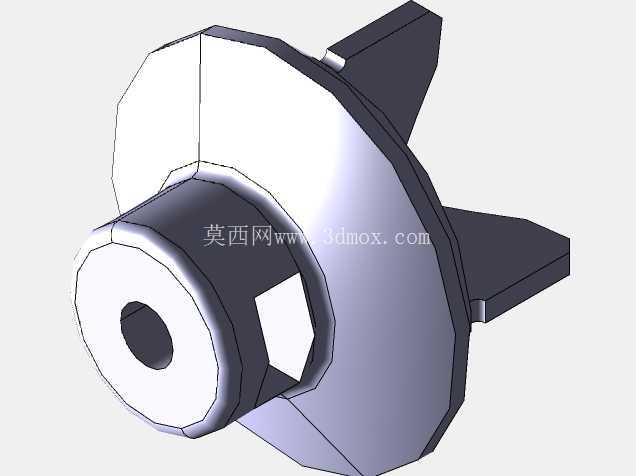

　　阀门的驱动端采用红色手轮结构，手轮通过键连接与阀杆实现扭矩传递，手轮轮缘做了圆弧过渡处理，操作人员手动启闭时握持受力更均匀，不会出现硌手问题，阀杆采用梯形螺纹传动，转动手轮时可带动阀杆做轴向升降运动，进而带动阀瓣实现启闭动作，梯形螺纹的自锁特性能够让阀门停留在任意开度位置，不会因为介质压力冲击出现阀位自行偏移的问题。从结构设计逻辑来看，这款阀门的流道采用90度转角设计，介质从下端法兰进入阀体后，沿流道转向90度从侧方法兰流出，这种流道设计让阀瓣的启闭行程更短，相比直通式截止阀能够减少阀杆的升降距离，缩短阀门整体的启闭操作时间，同时流道内壁做了圆弧过渡处理，能够减少介质在转角位置的涡流损失，降低介质对阀体内壁的冲蚀速率，延长阀体的使用寿命。

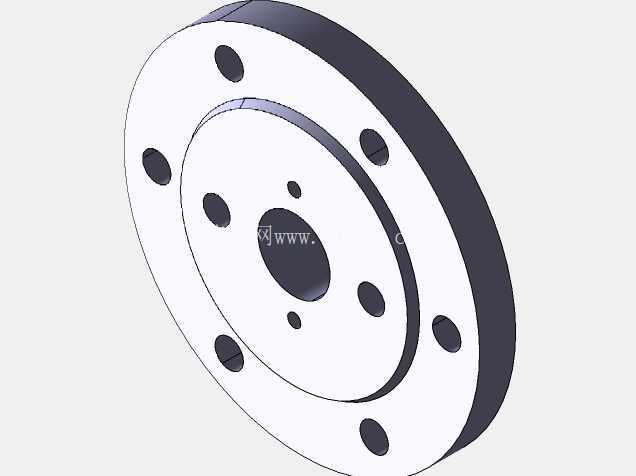

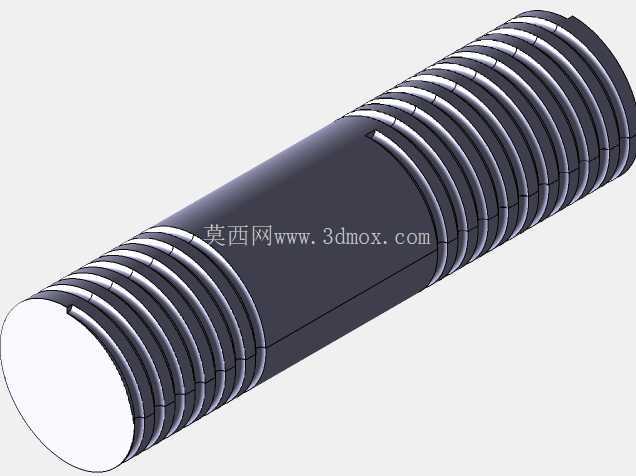

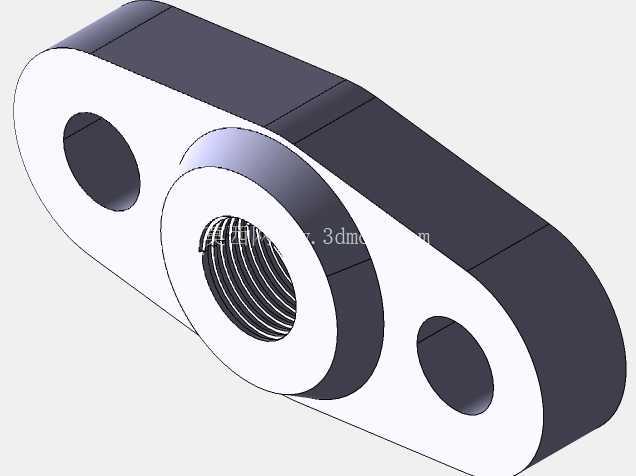

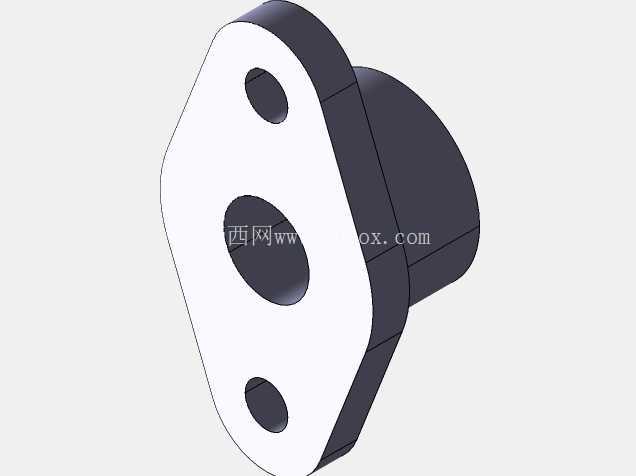

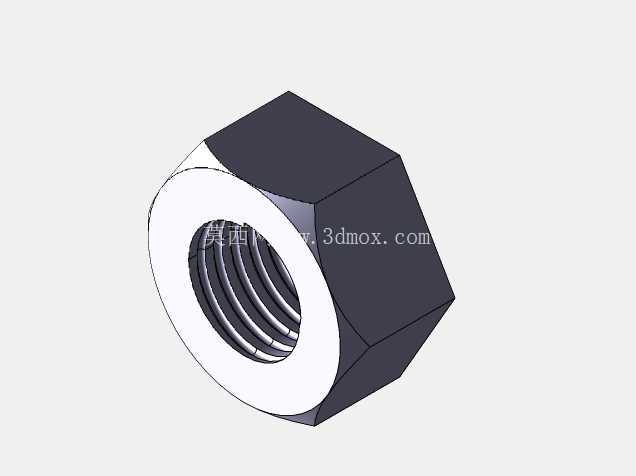

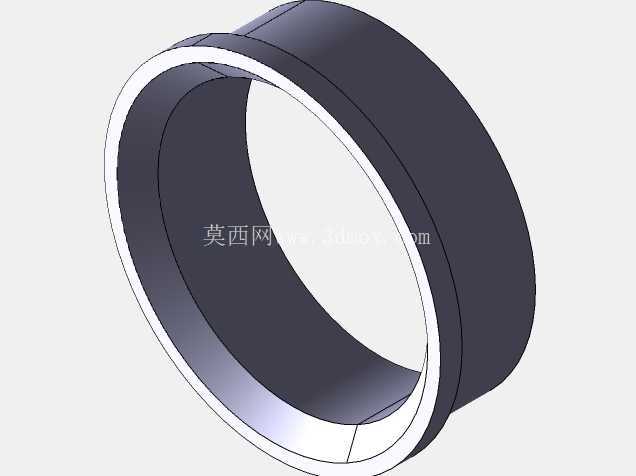

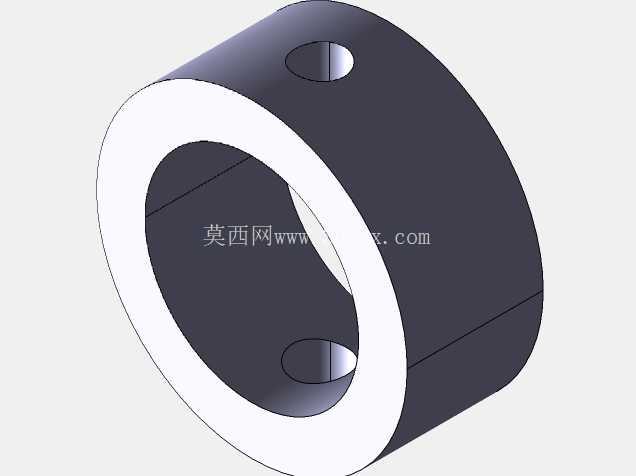

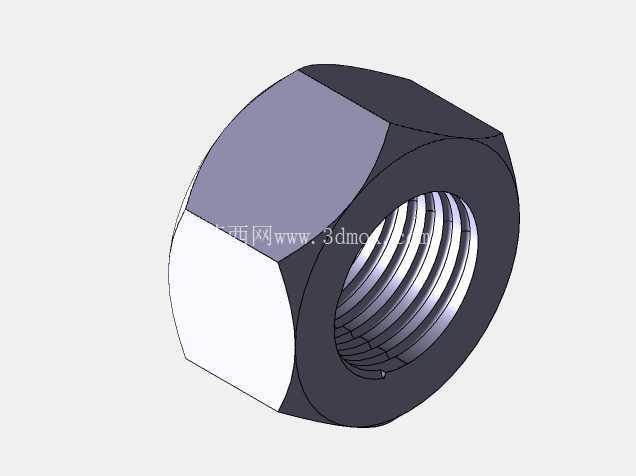

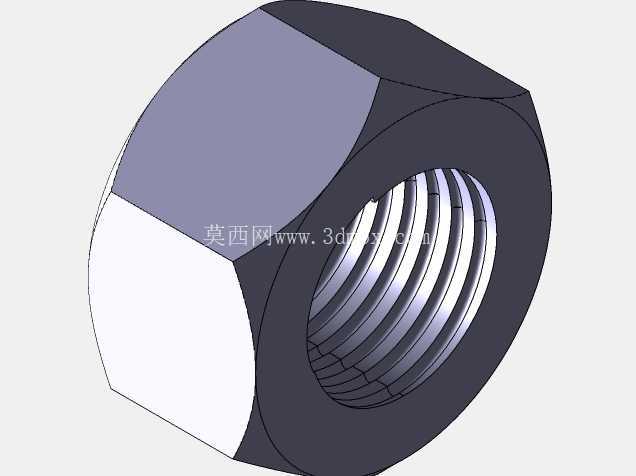

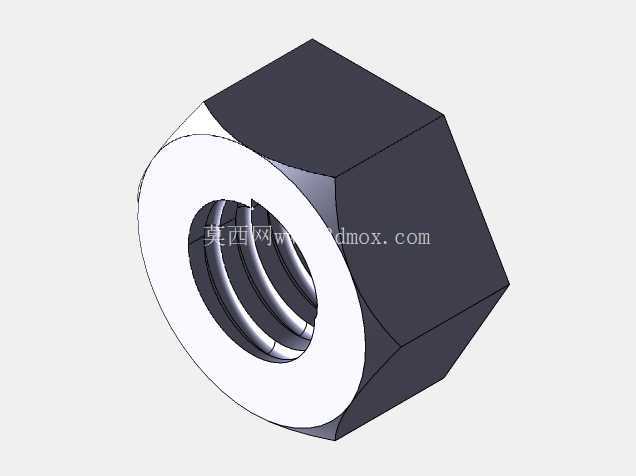

　　阀门的中法兰位置采用螺栓连接的阀盖结构，阀盖与阀体之间设置密封垫片，通过周向均匀布置的螺栓预紧力实现中腔密封，阀杆穿出阀盖的位置设置填料密封结构，通过填料压盖压紧填料函内的密封填料，能够杜绝介质沿阀杆配合间隙向外泄漏，填料压盖采用双螺栓压紧结构，后期维护时可在线调整螺栓预紧力补偿填料磨损，无需拆解阀门整体结构。阀瓣与阀座的密封面采用堆焊硬质合金处理，密封面配合精度高，在阀门完全关闭时能够实现零泄漏，同时硬质合金材料具备优异的耐磨、耐冲蚀性能，即使在带颗粒介质的工况下长期使用，也不会出现密封面划伤导致的内漏问题。从安装边界来看，这款阀门的手轮操作端预留了足够的操作空间，安装时无需额外预留过大的操作检修位置，手轮中心到阀体两端法兰端面的距离经过优化，能够适配常见的工业管路安装间距，阀体外部的结构件没有突出的尖锐棱角，现场安装、巡检操作时不会出现磕碰风险。在实际工况应用中，这款阀门可用于水、蒸汽、油品以及弱腐蚀性化工介质的管路控制，既可以做全通全断的切断阀使用，也可以通过调节阀瓣开度实现管路流量的节流控制，手轮上可加装开度指示标识，方便操作人员直观判断当前阀门的开度位置，适配不同工况下的流量调节需求。

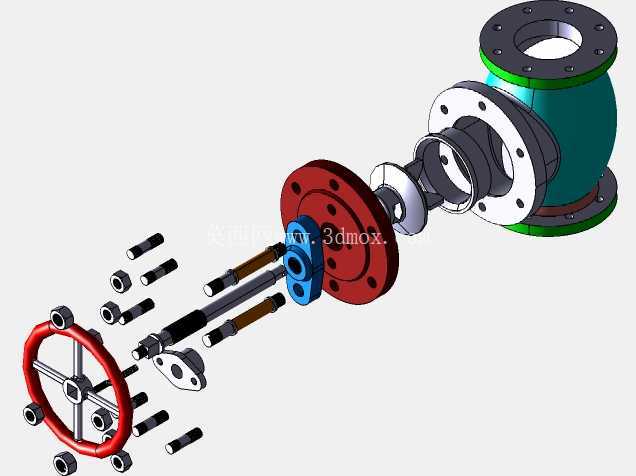

　　建模过程中对所有配合面的尺寸公差做了匹配设计，法兰螺栓孔的位置度、阀杆与填料函的配合间隙、阀瓣与阀座的同轴度都按照实际加工要求做了约束，模型装配后可实现手轮转动带动阀杆升降、阀瓣同步动作的运动仿真，能够直观展示阀门的启闭动作过程，方便结构设计人员做干涉检查、安装模拟，也可用于管路系统的整体布局设计，提前验证阀门与周边管路、设备的安装空间匹配度，避免现场安装时出现空间干涉问题。阀体的壁厚按照对应压力等级的强度要求做了设计，能够承受额定工况下的介质压力与温度载荷，阀杆材料选用具备足够强度与耐腐蚀性的材质，长期在介质浸泡环境下不会出现锈蚀卡涩问题，保证阀门操作的顺畅性。
