指关节总成铰接连接结构设计

　　在多连杆铰接传动、工业机械手末端执行器连接、重载连杆机构的动力传递场景中，这类指关节式铰接接头是承担变向载荷、实现多自由度转动传递的核心受力构件，区别于常规销轴铰接结构，该总成采用一体化叉耳与轴套配合的结构形式，能够在有限安装空间内同时承受径向载荷与一定范围内的轴向窜动载荷，适配频繁往复摆动的工况需求。从实际应用场景来看，这类结构常出现在重载机械臂的关节铰接位、工程机械的连杆传动组、自动化夹持设备的指节连接部位，工作过程中需要持续传递扭转力矩，同时抵消连杆运动过程中产生的侧向偏载，避免铰接位出现卡滞、磨损过快的问题。

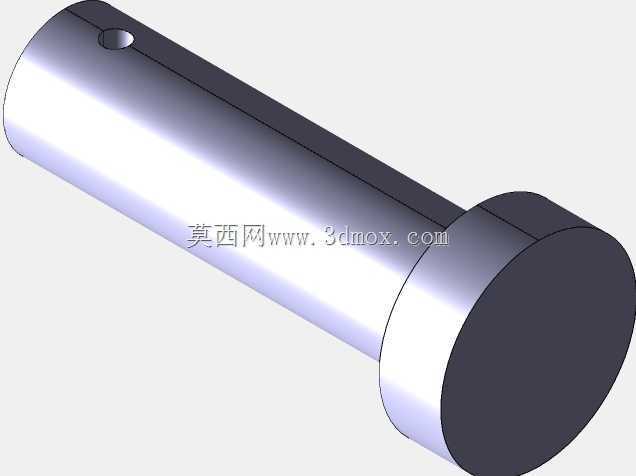

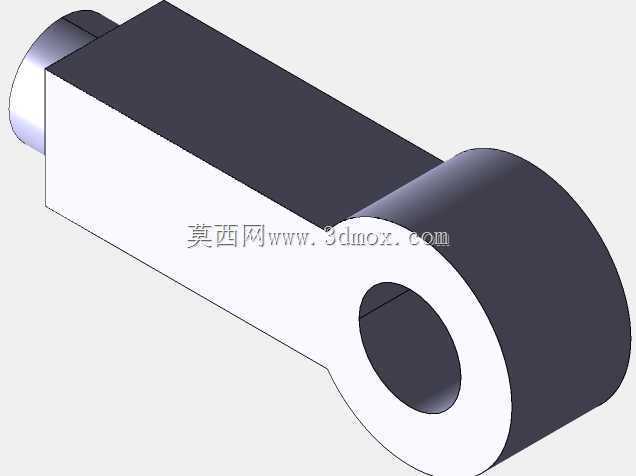

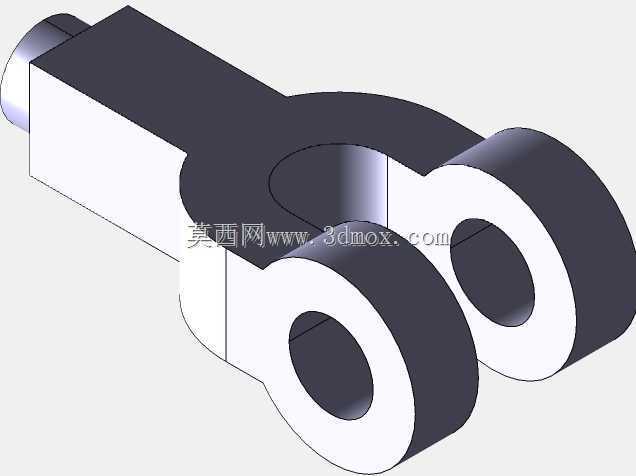

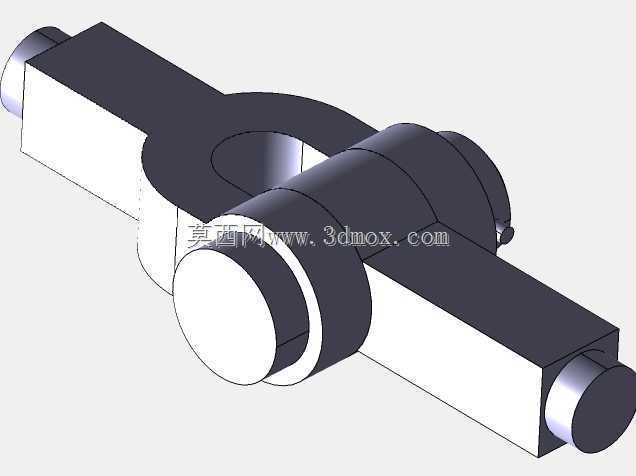

　　从功能特性上看，该关节总成采用对称式双支撑铰接结构，两端的矩形连接段可直接嵌入对应连杆的安装槽内，通过端面销轴孔完成与相邻构件的刚性固定，中间的环形铰接部采用轴套与销轴配合的转动副设计，转动接触面预留了均匀的配合间隙，既能够保证转动过程的顺畅性，也能存储润滑介质，降低长期往复摆动带来的接触面磨损。和普通单耳铰接接头相比，双耳式的环抱结构让铰接位的受力分布更均匀，载荷能够通过两侧支撑面同步传递，避免单侧受力导致的销轴弯曲变形，在承受冲击载荷时也能更好地分散应力，减少应力集中带来的结构失效风险。

　　设计思路上，该结构优先考虑了装配便捷性与受力合理性，两端连接段采用等截面矩形结构，加工时可直接通过铣削成型，安装时无需额外调整定位面，直接贴合连杆安装槽的内壁即可完成定位，降低现场装配的对位难度。中间铰接部的环形凸台做了等厚度设计，转动配合面的粗糙度要求控制在合理区间，既保证转动配合的精度，也不会过度提升加工成本。铰接位的销轴孔采用同轴度公差约束，保证两侧支撑孔的轴线重合度，避免装配后销轴出现别劲的问题，延长铰接副的使用寿命。整体结构没有多余的冗余设计，所有结构面都承担对应的受力或定位功能，在满足强度要求的前提下尽可能压缩整体体积，适配紧凑安装空间的使用需求。

　　从安装边界与尺寸适配角度来看，该关节总成的轴向总长度、中间铰接部的外径、两端连接段的截面尺寸都经过匹配性设计，两端连接段的销轴孔中心距与对应连杆的安装孔位完全适配，安装时不需要对相邻构件做额外的改型加工。中间铰接部的转动角度范围可根据实际使用需求调整，常规工况下可实现正负30度范围内的往复摆动，若配合球面轴套使用还可适配小范围的偏角补偿，抵消安装过程中产生的位置度误差。转动副的配合间隙控制在合理范围内，既不会因为间隙过大导致传动过程出现冲击异响，也不会因为间隙过小出现热胀卡滞的问题，能够适应-20℃到80℃的常规工业工作环境温度区间。在实际选型应用时，可根据传递力矩的大小调整铰接部的轴径尺寸与连接段的截面厚度，对应匹配不同载荷等级的工况需求，比如轻载自动化设备可选用较小尺寸的规格，重载工程机械连杆组则可加大各部位截面尺寸，提升整体结构的承载能力。

　　结构细节上，该关节总成的所有棱边都做了小尺寸倒角处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中点，提升结构的抗疲劳性能。两端连接段的端面做了平面度约束，保证与相邻连杆端面的贴合度，避免连接后出现局部间隙导致的连接松动。铰接部的环形端面与两侧连接段的过渡位置采用圆弧过渡，进一步分散应力，避免交变载荷作用下过渡位置出现疲劳裂纹。整体结构可采用合金结构钢加工成型，表面做发黑或淬火处理提升耐磨性能，也可根据使用环境选用不锈钢材质，适配有防腐需求的工况场景。
