多缸发动机排气歧管结构设计

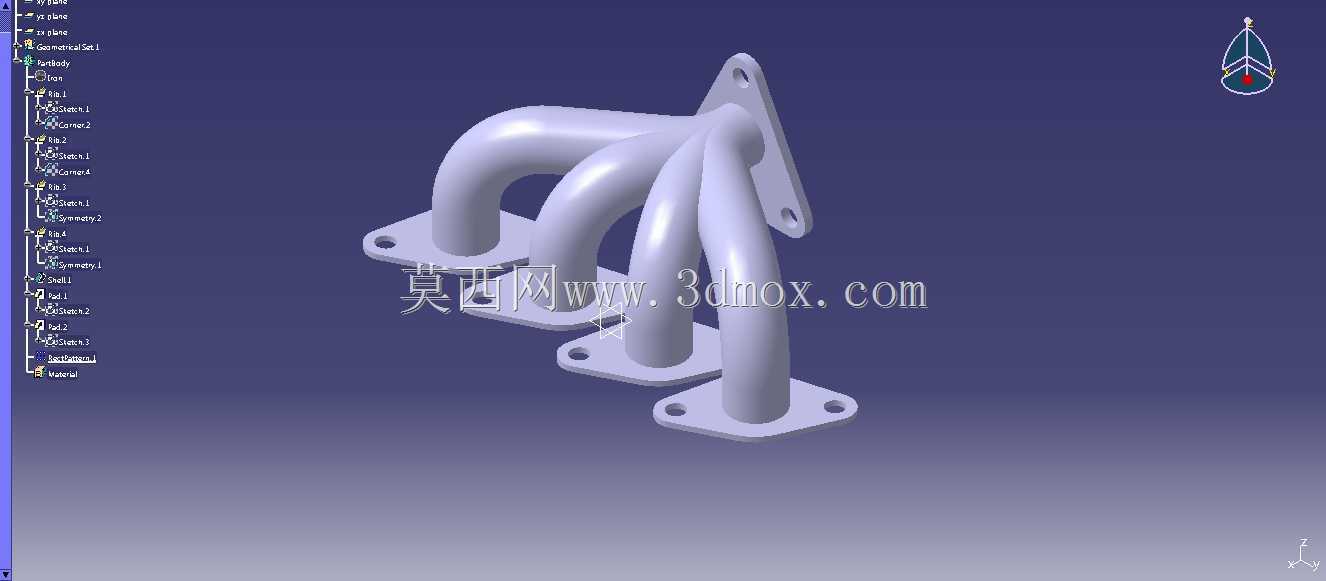

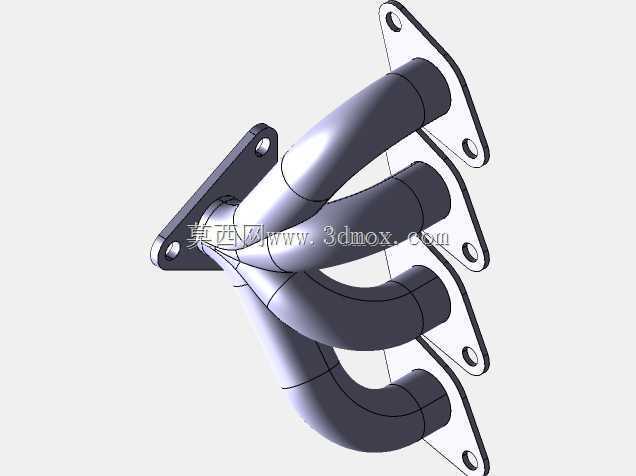

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气道与下游排气后处理装置的核心导流部件，其结构设计合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对整机动力输出特性、燃油经济性以及排气噪声表现产生连锁影响。这款四缸机型配套的排气歧管采用等长支管递进式布局，四个支管分别对应四个气缸的排气出口，每根支管的弯折弧度、通径变化都经过流场仿真校核，避免不同气缸的排气脉冲在管内形成相互干涉，减少排气倒流、扫气不充分的问题，尤其在高转速工况下，顺畅的排气通路能有效降低排气背压，让气缸内的废气排出更彻底，提升新鲜充量的填充效率。从安装边界来看，该歧管的四个进气侧法兰采用独立分体式定位结构，每个法兰上设置两个螺栓安装孔，

　　孔位公差严格匹配气缸盖排气侧的安装螺柱位置，法兰密封面的平面度控制在0.05mm以内，配合金属密封垫片可以承受排气侧最高近千度的高温冲击，避免长期使用后出现漏气、翘曲变形的问题。出气侧采用集成式法兰结构，统一对接三元催化器或者涡轮增压器的进气端口，法兰上的定位销孔可以保证装配时的同轴度，减少装配应力对管路的影响。设计过程中充分考虑了管路的热胀冷缩特性，支管的弯折角度预留了足够的热变形补偿空间，避免发动机冷热交变工况下，管路热应力集中导致法兰开裂、焊缝脱开的故障。每根支管的曲率半径经过反复优化，既保证了各支管长度尽可能一致，让各缸的排气阻力差值控制在5%以内，又尽可能压缩整体结构的占用空间，避免与发动机舱内的其他附件比如启动机、

　　机油滤清器、冷却管路产生运动干涉。管壁厚度的选择兼顾了结构强度与轻量化需求，在法兰连接位置做了局部加厚处理，提升安装位置的抗振性能，避免发动机长期运行的振动导致连接螺栓松动；支管中段采用均匀壁厚设计，既可以承受排气脉冲的压力冲击，又不会因为壁厚过大增加整机重量，同时还能加快冷启动时的升温速度，让下游的三元催化器更快达到工作温度，降低冷启动阶段的污染物排放。在实际整车装配场景中，这类排气歧管多用于小排量直列四缸自然吸气发动机，配套家用乘用车或者小型工程机械的动力单元，安装时需要按照规定的扭矩顺序拧紧法兰螺栓，从中间向两侧分次拧紧，避免法兰受力不均产生密封失效。歧管的外形轮廓完全避让了发动机的悬置安装点、机油标尺插管、

　　空调压缩机安装支架等周边部件，在发动机做俯仰、侧倾运动时，不会与周边部件发生磕碰。管路的走向设计还考虑了排气温度对周边橡胶管路、线束的热辐射影响，支管与周边不耐热部件的间隙都保留了足够的安全距离，必要时可以直接在歧管外壁加装隔热罩，不需要额外调整管路结构。从结构建模的细节来看，支管之间的连接过渡位置做了圆滑的圆角处理，避免直角转折造成的流道突变，减少排气涡流的产生，降低排气阻力的同时也能削弱排气气流产生的气动噪声。法兰上的螺栓孔采用沉孔设计，螺栓拧紧后头部不会突出法兰平面，既可以避免螺栓头与其他部件干涉，也能让法兰的受力更均匀，减少局部应力集中。
