梅赛德斯三叉星徽车标立体结构设计

　　作为整车外观识别系统的核心部件，这款三叉星徽标识的三维结构设计，需要同时兼顾外观辨识度、安装适配性与长期使用的结构可靠性，在前期建模阶段就需要把量产环节的各类约束条件纳入考量。从实际装车场景来看，这类立标通常部署在乘用车引擎盖前端中轴线位置，除了承担品牌视觉识别的核心功能外，还要满足行人碰撞保护的法规要求，这就决定了模型的结构不能做成完全刚性的一体式结构，需要在基座连接位置预留溃缩形变的空间，当发生低速碰撞或者与行人接触时，标识能够按照预设的方向倾倒，避免尖锐结构对外部人员造成二次伤害。

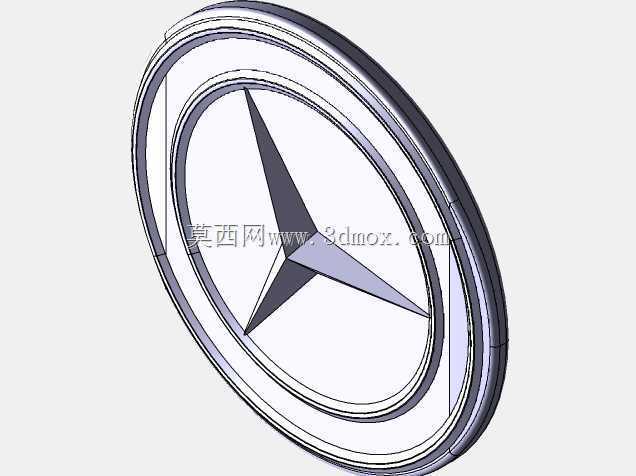

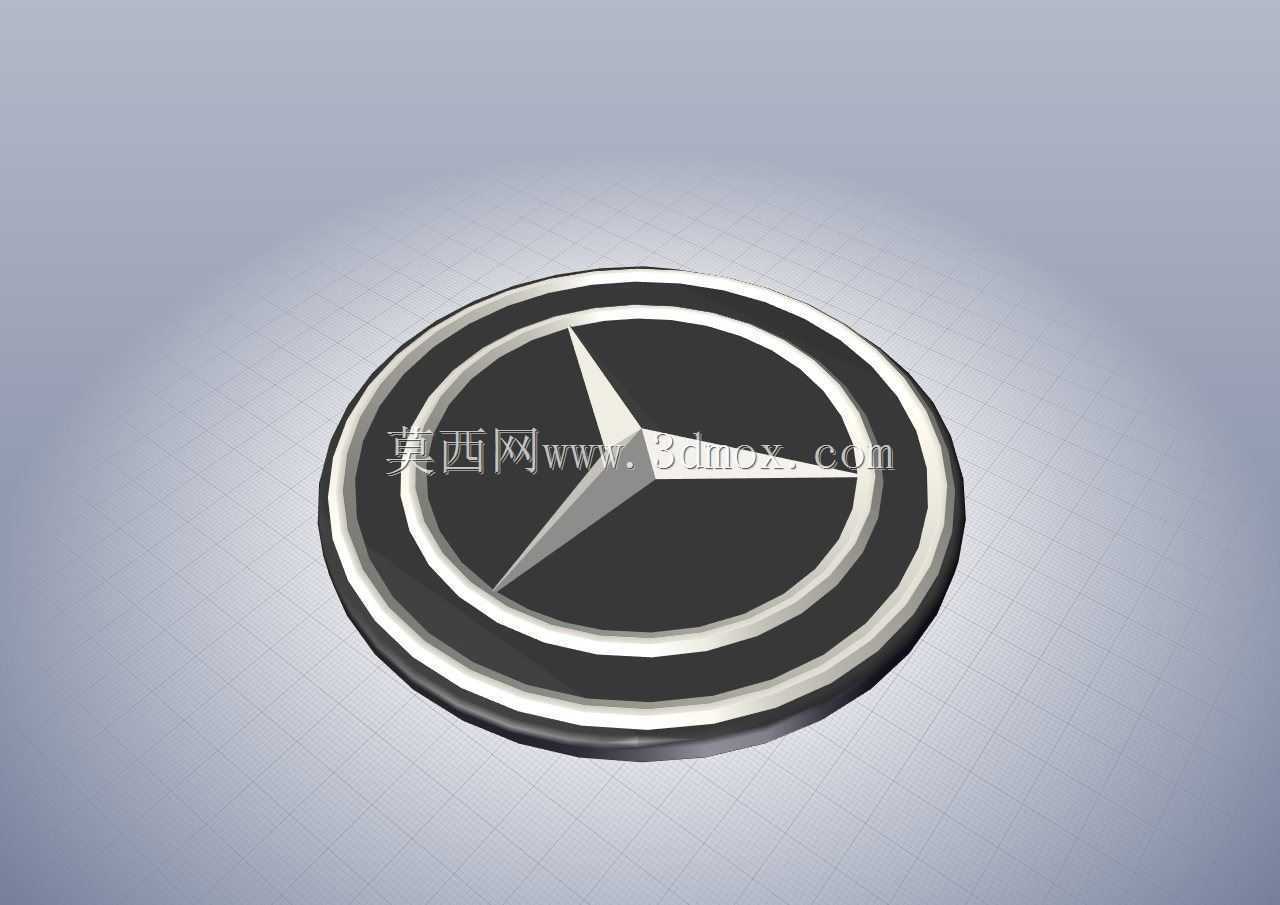

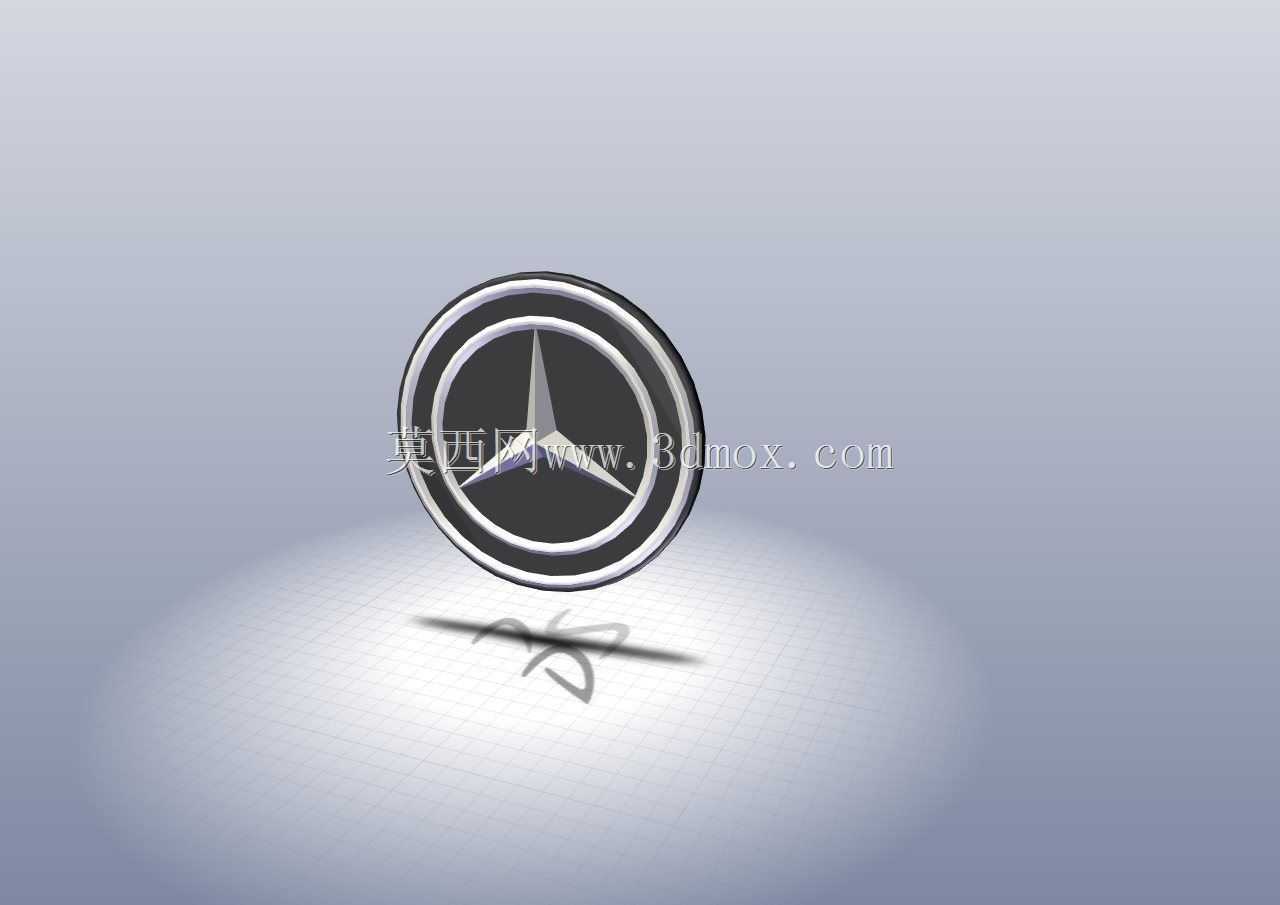

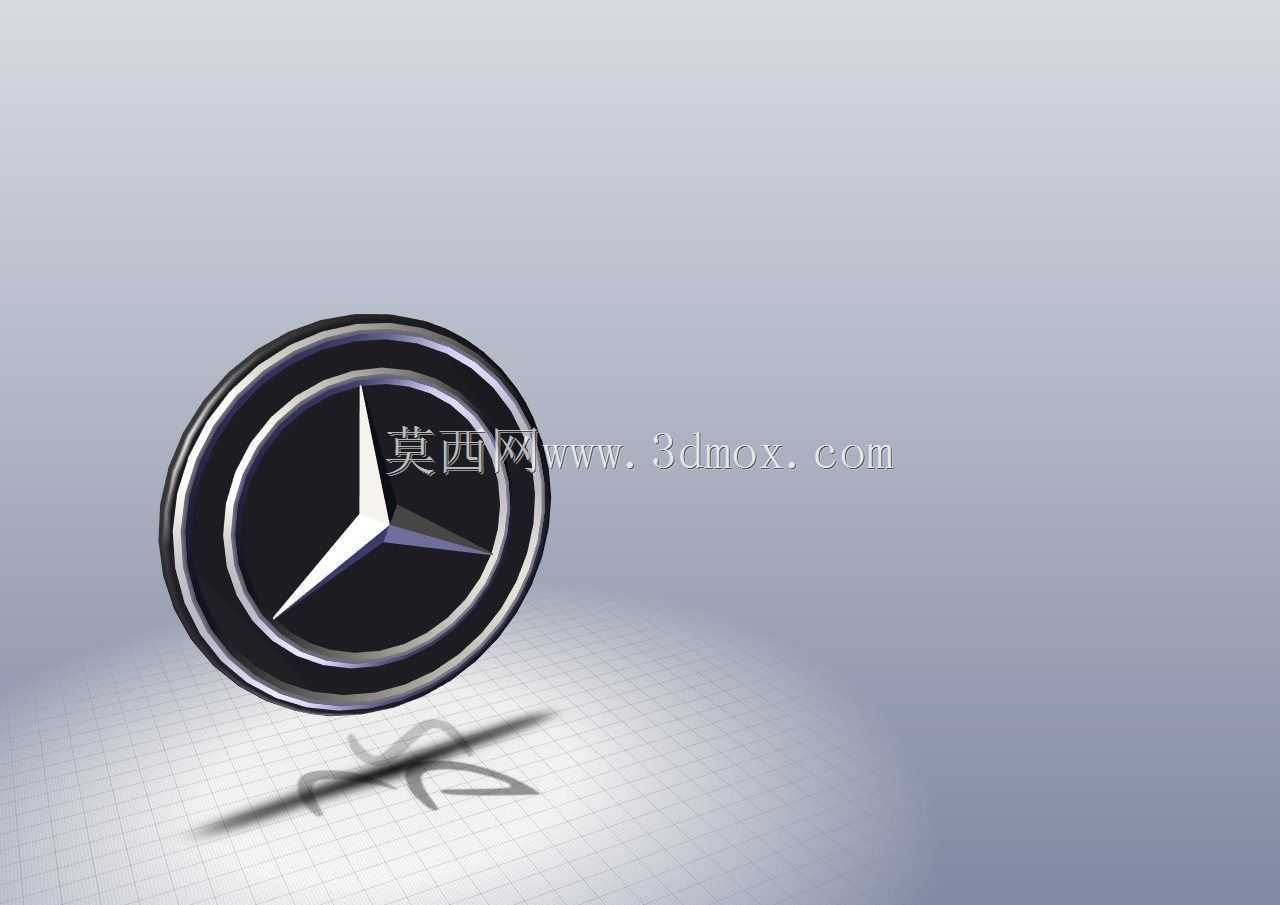

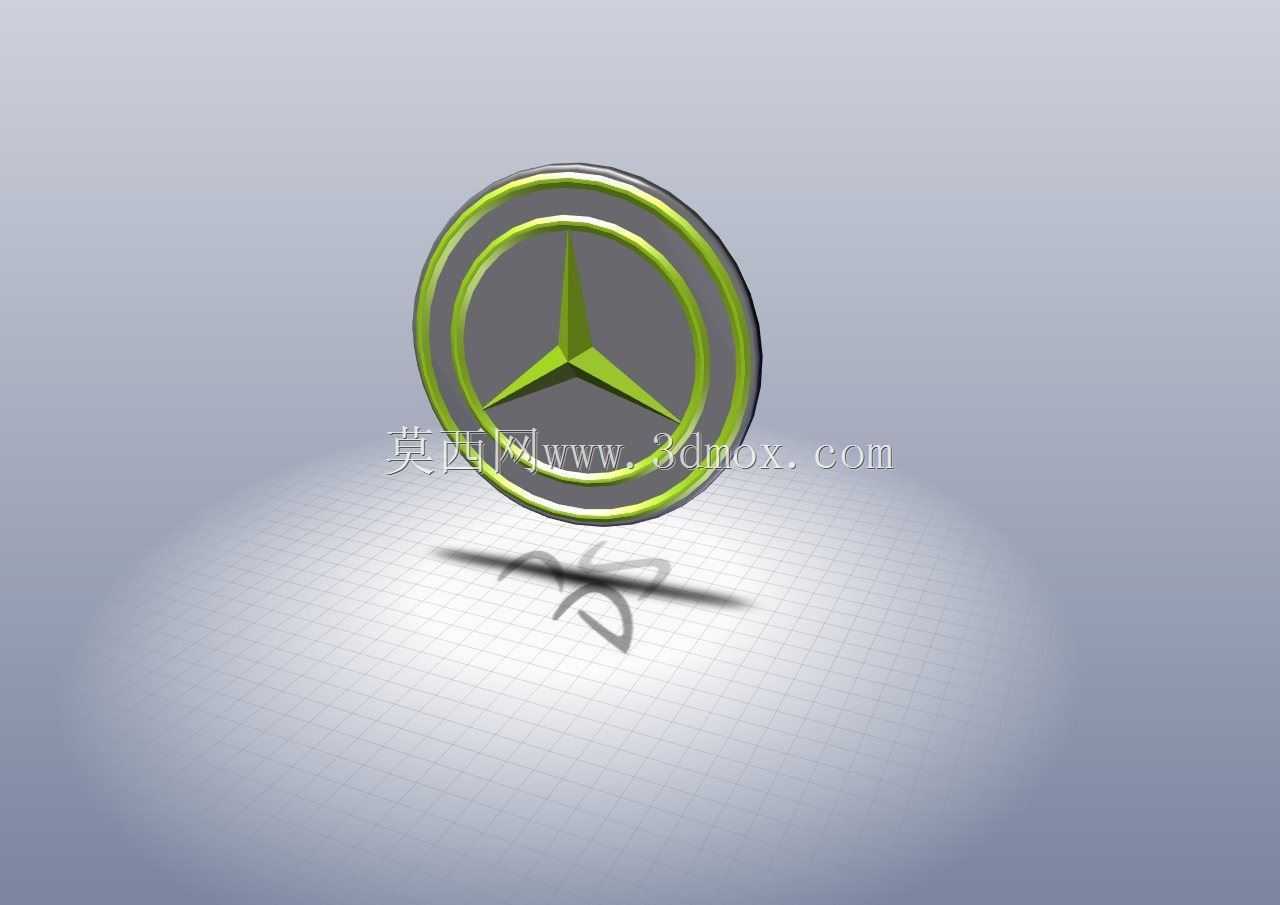

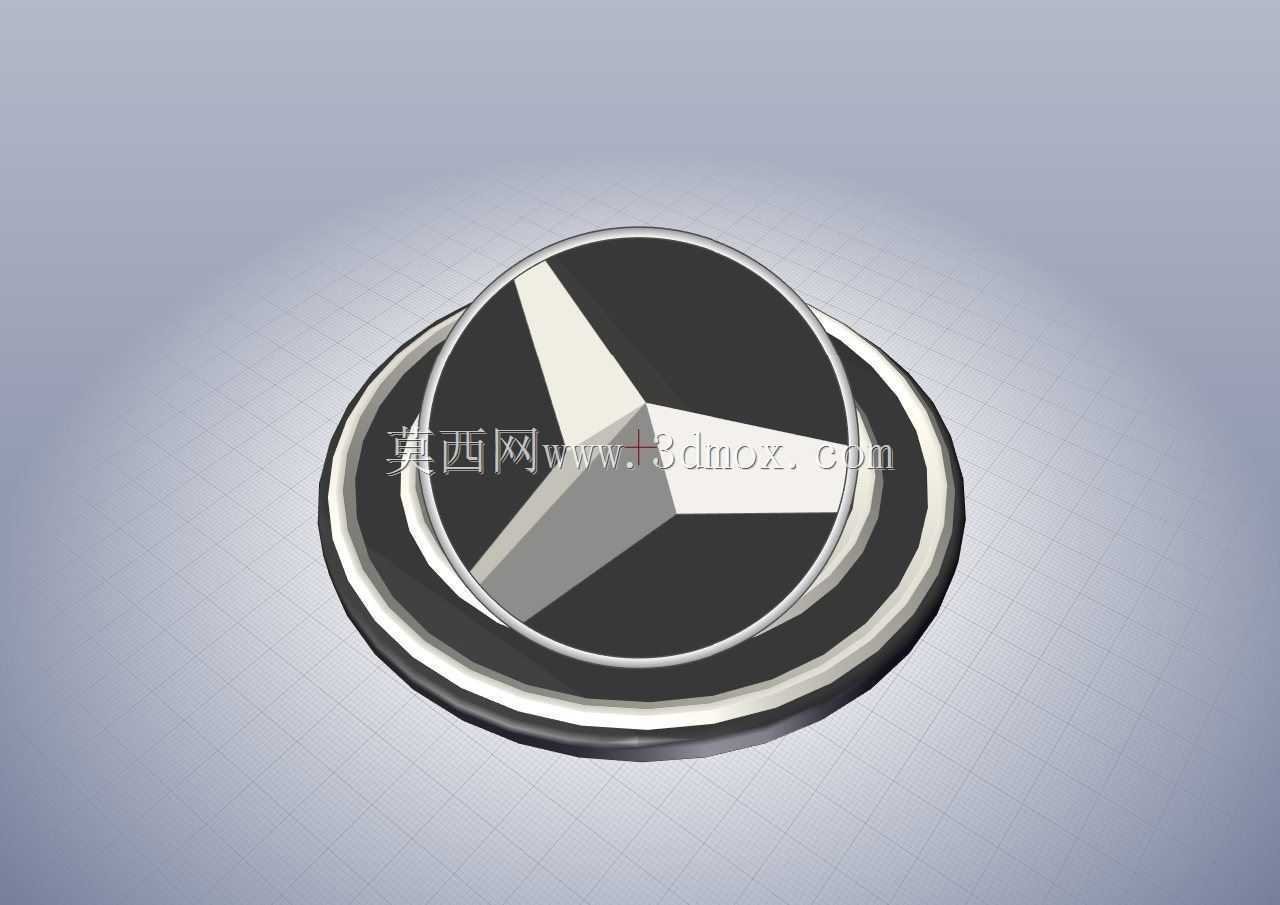

　　从外形结构来看，该标识采用经典的环形外圈包裹三叉星核心的布局，环形外圈做了双层阶梯式的结构设计，外层做亮面镀铬效果的曲面处理，内层做哑光深色的环形凹陷，通过曲面曲率的连续变化形成自然的光影层次，不需要额外的分件就能实现视觉上的层次感，减少后续装配的零件数量。三叉星的三个支臂采用等角度120度均分的布局，每个支臂的截面从中心交汇点向外圈方向做渐变收窄，同时支臂的厚度从中心向外逐渐变薄，边缘位置做R0.3左右的圆角过渡，既避免锐边带来的安全隐患，也能让光线在支臂表面形成均匀的反光带，强化标识的立体视觉效果。

　　建模过程中首先确定整体的安装边界，基座部分的尺寸需要匹配主流车型引擎盖的预留安装孔位，通常基座的直径控制在45mm到55mm之间，整体标识的突出高度不超过70mm，既保证足够的视觉识别距离，也不会因为突出过高增加风阻或者在洗车、日常擦拭过程中被剐蹭弯折。环形外圈与三叉星主体的连接位置做了0.2mm的错位台阶，装配时外圈可以通过卡扣结构与主体基座连接，不需要额外的粘接工序，提升装配效率的同时也方便后续售后更换。

　　在曲面构建阶段，所有外露的可见曲面都需要达到G2连续的曲率要求，避免后续镀铬工艺处理后出现表面光影扭曲的问题，尤其是三叉星三个支臂的交汇中心点，需要做球面过渡处理，不能出现尖锐的交汇棱线，否则在电镀过程中会出现电流集中导致的镀层厚度不均，影响最终的外观质感。标识的背部结构做了网格化的加强筋设计，加强筋的厚度控制在1.2mm，既保证整体结构的抗扭强度，避免车辆高速行驶时风阻导致标识抖动，也能减少塑料注塑过程中的缩痕问题，让外表面不会因为背部的加强筋出现缩水印。

　　考虑到户外使用的场景，模型在设计时就预留了标识表面与安装基座之间的排水间隙，雨水落在标识表面后可以顺着环形外圈的导流槽流向两侧，不会在基座位置积水造成安装孔位的锈蚀。三叉星的每个支臂背面都做了微倾斜的导流面，车辆行驶过程中气流可以顺着导流面快速带走表面积水，减少雨天行驶时标识表面的水膜残留，保持标识的清洁度。另外在基座与引擎盖的连接位置，模型预留了3mm厚的软质密封垫安装槽，装配时密封垫可以填充标识基座与引擎盖钣金之间的间隙，避免行车过程中的震动导致标识与钣金摩擦产生异响，同时也能防止雨水从安装孔位渗入引擎舱内部。

　　从结构强度校核的角度来看，建模时需要对标识做120km/h时速下的风阻载荷仿真，确保三个支臂在持续风阻作用下的形变量不超过0.5mm，避免高速行驶时标识出现抖动或者形变。同时基座的卡扣结构需要满足至少50次拆装不出现断裂的要求，方便售后维修时的拆卸更换，卡扣的卡接量控制在1.5mm，既保证装配后的连接牢固度，也不会因为卡接过紧导致拆卸时损坏基座或者引擎盖漆面。
