雅各布Leupold永动机构造三维设计

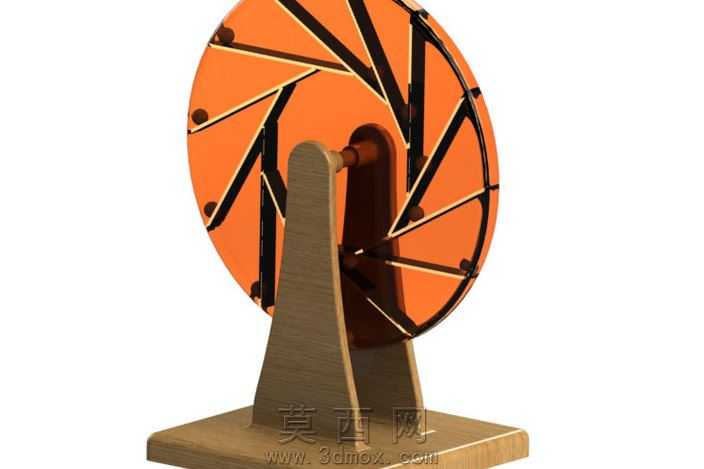

本模型基于雅各布·Leupold提出的经典永动机假想方案进行三维还原建模，整体采用SolidWorks完成全参数化设计，所有零部件均按照机械设计规范完成尺寸约束与装配配合，可直接用于结构拆解、力学原理演示等场景。模型主体由立式支撑底座、中心转轴、轮盘主体、内置配重滑块四大核心部分组成，支撑底座采用梯形稳定结构设计，建模时赋予木质纹理材质，渲染阶段调整了木纹的凹凸映射参数与漫反射强度，还原实木支架的哑光质感，底座与转轴连接处做了圆角过渡处理，避免应力集中的同时提升视觉协调性。轮盘主体为圆形辐条式结构，建模时采用圆周阵列命令生成12组对称分布的斜向导轨槽，导轨槽内壁做了0.2mm的倒角处理，模拟真实机械结构的加工工艺，轮盘外框赋予橙色哑光漆面材质，辐条部分采用黑色金属材质，通过调整金属材质的粗糙度与反射率，区分漆面与金属部件的视觉差异，轮盘中心的转轴采用黄铜材质，渲染时添加了微弱的环境反射效果，突出金属部件的质感。内置配重滑块为可活动部件，建模时严格按照导轨槽的尺寸做间隙配合，每个滑块都添加了对应的配合约束，可模拟假想方案中滑块随轮盘转动沿导轨滑动的运动状态，整体装配完成后添加了重力仿真约束，通过运动算例可验证该结构无法实现永动的物理结论，还原了热力学定律下假想永动机的实际运动状态。建模过程中对所有非标准件都进行了单独的零件建模，标准件部分调用了SolidWorks标准件库对应型号，装配时采用自下而上的装配方式，逐一验证每个部件的干涉情况，确保整体结构无干涉、配合关系准确。渲染阶段采用三点布光方案，主光源从斜上方45度照射，补光弱化阴影区域的死黑问题，轮廓光勾勒轮盘与支架的边缘轮廓，最终输出的渲染图清晰呈现了该永动机方案的整体构造与细节特征，可作为物理教学、机械原理科普的演示素材使用。
