鼠标外壳注塑成型模具三维结构设计

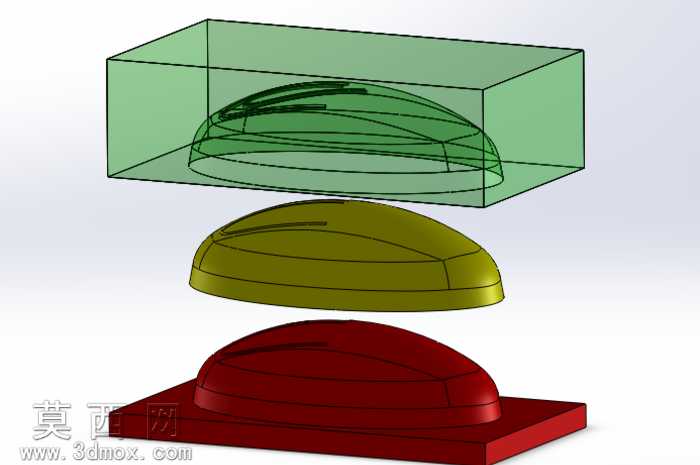

本作品为鼠标外壳的注塑成型模具三维设计，整体建模过程围绕鼠标上盖的曲面外形与注塑模具的成型逻辑展开，首先通过三维软件完成鼠标外壳的基础曲面构建，精准还原人体工学设计的弧形轮廓，确保外壳表面顺滑无棱角，曲面过渡自然贴合手部握持的弧度需求，在完成产品模型的基础上进行模具结构的拆分设计。建模过程中首先对鼠标外壳模型进行拔模分析，调整产品侧壁的拔模斜度，确保后续开模过程中不会出现粘模、刮伤产品表面的问题，随后根据产品的外形尺寸确定模仁的大小，将包裹鼠标外壳上表面的部分设计为型腔，也就是模具的定模部分，对应图中绿色透明的模仁结构，该部分完整复刻鼠标外壳的外表面曲面，表面粗糙度要求达到镜面级别，确保注塑完成后鼠标外壳的外观面无瑕疵、无流痕。对应鼠标外壳内表面的部分设计为型芯，也就是模具的动模部分，对应图中橄榄绿色的模仁结构，该部分精准还原鼠标外壳内部的卡扣、安装柱等结构细节，确保注塑完成后产品的内部结构可以直接适配后续的电路板、按键等配件装配。在模仁结构的外侧设计了模架基础结构，对应图中最下方的红色基座部分，为整套模具提供安装定位的基础，建模过程中对模具的分型面进行了反复优化，分型面沿着鼠标外壳的最大轮廓线进行延伸，确保分型面贴合紧密，不会在注塑过程中出现飞边、溢料的问题。材质设置上，将模仁部分设置为模具钢材质，赋予金属哑光的质感，通过不同的色彩区分型腔、型芯与模架部分，让整套模具的层级结构清晰直观，渲染过程中采用半透明效果展示型腔部分，能够直观看到型腔内部与鼠标产品的配合关系，清晰呈现模具闭合后内部的型腔空间与产品外形的对应状态。整套设计完整覆盖注塑模具的核心成型结构，没有多余的冗余结构，所有结构都围绕鼠标外壳的注塑成型需求设计，充分考虑了注塑生产中的开模行程、排气位置、浇口位置预留等实际生产需求，能够直接用于后续的模具加工生产参考，结构逻辑清晰，曲面建模精度高，各部件之间的配合间隙设置合理，完全符合注塑模具的设计规范。
