汽车发动机排气歧管结构设计方案

　　排气歧管作为汽车发动机进排气系统的核心零部件，直接承接各气缸排出的高温高压废气，将分散的气缸排气汇流后送入三元催化器与排气尾管，其结构设计合理性直接影响发动机排气效率、动力输出特性与尾气排放表现。在实际整车布置场景中，排气歧管安装于发动机缸盖排气侧，紧邻发动机舱防火墙与前围隔热结构，周边布置有冷却管路、线束总成与转向助力部件，设计阶段需要充分预留安装操作空间与热膨胀余量，避免高温工况下部件干涉引发的故障。

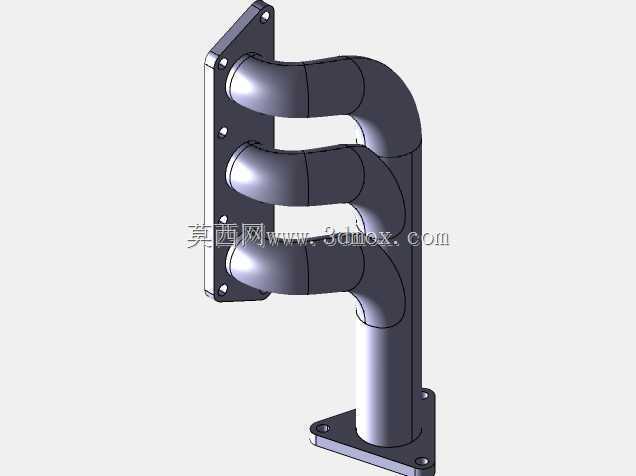

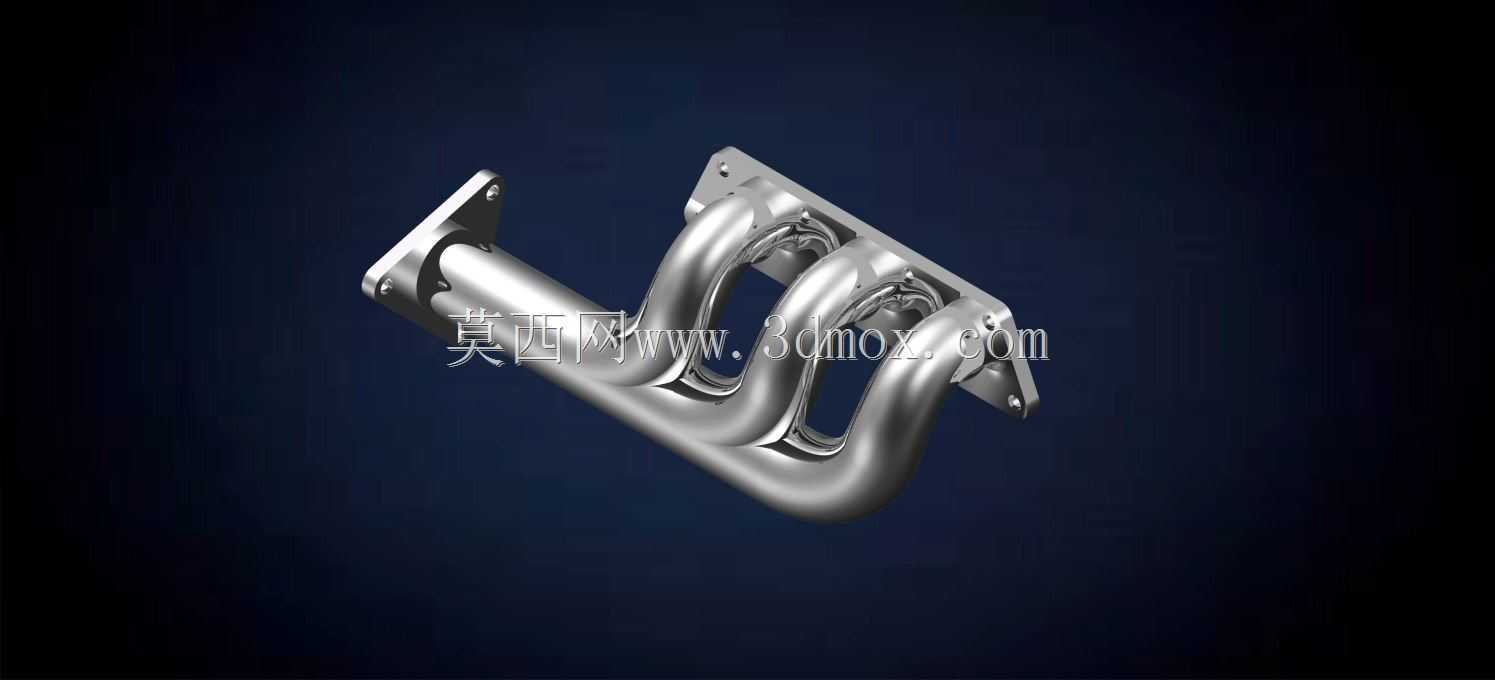

　　从功能特性来看，该款排气歧管采用四合一汇流结构，对应直列四缸发动机的排气顺序设置各支管弯曲弧度，尽可能降低各缸排气之间的干涉效应，减少排气脉冲阻力，提升发动机充气效率。支管内壁做平滑过渡处理，避免截面突变造成的排气紊流，降低排气背压的同时减少高速气流引发的结构振动。法兰连接面采用平面铣削加工工艺，安装时配合金属复合密封垫片，可承受800摄氏度以上的持续排气高温，杜绝长期使用后的漏气问题。

　　设计过程中优先考虑了发动机舱的安装边界约束：进气侧法兰的螺栓孔位完全匹配对应机型缸盖的排气侧安装孔坐标，孔位公差控制在±0.1mm范围内，保证安装时螺栓可顺利穿入无需额外修配；出气端法兰的连接尺寸匹配主流三元催化器的入口规格，可直接对接后续排气处理单元，无需额外设计转接段。整体结构的轮廓尺寸充分考虑了发动机横置布局下的舱内空间，支管弯曲走向避开了发动机悬置、机油标尺座与空调压缩机安装位，装车后各部位与周边部件的最小间隙保持在15mm以上，满足热态间隙要求，避免高温烘烤周边橡胶、塑料部件引发老化失效。

　　管路走向设计阶段经过多轮流场仿真验证，各支管长度差控制在5%以内，尽可能保证各缸排气阻力一致，避免出现各缸排气不均匀导致的怠速抖动、动力输出不平顺问题。管壁厚度设置为4mm，兼顾结构强度与热传导效率，既可以承受发动机启动、停机过程中的冷热交变应力，避免长期使用后出现开裂变形，也能让废气温度快速达到三元催化器的工作温度，降低冷启动阶段的污染物排放。支管与法兰的连接部位采用圆弧过渡结构，降低应力集中系数，可承受发动机全负荷工况下的排气脉冲冲击，满足30万公里以上的使用寿命要求。

　　在安装维护层面，该结构预留了氧传感器的安装螺纹孔，位置处于汇流段前端，可准确检测各缸汇合后的排气氧浓度，为发动机电控系统提供准确的空燃比反馈信号。整体结构无复杂异形曲面，采用常规弯管+焊接工艺即可实现量产，制造成本可控，同时后期维护拆卸时无需拆解周边大部件，松开法兰连接螺栓即可完成歧管的更换操作，维修便利性较好。针对排气系统常见的热变形问题，设计时在支管弯曲段预留了微量的热变形补偿量，高温工况下管路可沿轴向自由伸长，不会对法兰连接面产生过大的附加应力，杜绝长期使用后法兰面翘曲漏气的问题。
