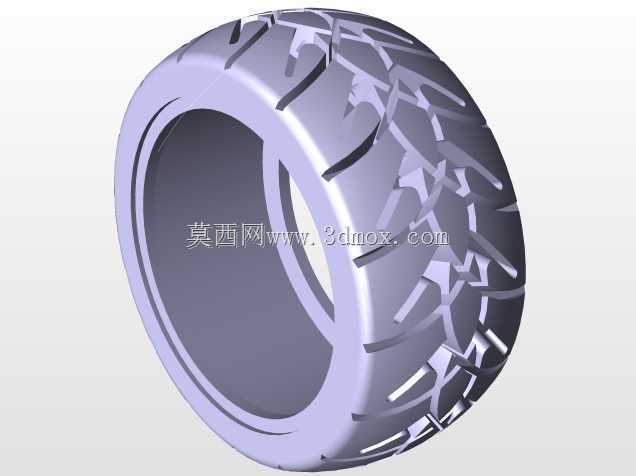

越野花纹橡胶轮胎结构设计

　　这款橡胶轮胎的建模过程，最先要锚定的是越野非铺装路面的使用场景，区别于城市通勤用的细密花纹公路胎，这类大颗粒块状花纹的设计核心，是在泥泞、碎石、松散沙土路面获得足够的嵌合抓地力，避免胎面被异物填满后失去附着力。建模时最先确定的是胎圈的基准直径，这个尺寸直接对应轮辋的安装配合边界，胎圈位置的钢丝圈结构在建模时要预留足够的刚性支撑特征，保证轮胎充气后和轮辋的贴合面不会出现滑转，同时胎圈和轮辋接触的锥面角度要严格匹配行业通用的安装标准，避免装配时出现压合不严导致的慢漏气问题。胎面的花纹块排布没有采用对称等距的布局，而是做了变节距的错位设计，一方面是避免车辆行驶在平整铺装路面时，花纹块同频敲击路面产生规律性的共振噪音，

　　另一方面交错的花纹沟可以在轮胎碾压过积水或者泥泞路面时，快速将胎面和地面之间的介质从花纹沟的导流槽排出，避免出现水滑现象。每个花纹块的边缘都做了小角度的倒角处理，不是尖锐的直角结构，这是考虑到轮胎在承受侧向力的时候，尖锐的花纹块边缘很容易被硬物切割出现掉块，适当的倒角可以分散应力集中点，提升花纹块的抗撕裂性能。胎侧的建模做了适度的弧度过渡，从胎圈位置到胎面的厚度是渐变的，胎侧位置相对更薄，是为了在行驶过程中可以吸收路面传来的小幅震动，提升驾乘的缓冲性能，而胎面位置的胶料厚度更大，是为了抵抗行驶过程中的磨损，延长轮胎的使用寿命。花纹沟的深度设置要兼顾抓地力和胎面刚性，沟深过大会导致花纹块在大扭矩输出时出现过度形变，反而降低传动效率，

　　还会加剧胎面的异常磨损；沟深过小则无法在非铺装路面提供足够的抓地力，也无法储存和排走路面的松散杂物。建模时还考虑了轮胎的额定载荷下的形变余量，胎体内部的帘布层支撑结构对应的曲面弧度，要保证在标准胎压下载荷达到额定值时，胎面和地面的接触 patch 是均匀的矩形，接触压力分布均匀，不会出现胎面中心或者两侧偏磨的问题。安装边界上，轮胎的总宽度要和车辆的轮拱空间匹配，转向时不会和轮拱内衬、悬挂拉杆发生运动干涉，轮胎的滚动半径要和车辆的传动系统速比匹配，避免时速表出现过大的误差。这类轮胎多用于非道路行驶的轻型越野车辆、场地作业的小型工程车辆，在设计时还要考虑不同胎压下的接地面积变化，低胎压下胎面可以更大面积接触松软地面，降低接地比压，

　　避免车辆陷车；高胎压下可以降低滚动阻力，适合在硬化路面长距离行驶。胎面的花纹块之间的连接筋做了隐性的加强结构，不会在外观上凸显突兀的特征，但可以提升花纹块整体的刚性，在车辆急加速、急制动的时候，花纹块不会出现过大的蠕动形变，保证动力传递和制动的响应速度。整个建模过程没有做多余的装饰性特征，所有的曲面结构都对应实际生产和使用中的功能需求，从安装配合的尺寸基准，到胎面花纹的排布逻辑，再到胎侧的弧度设计，都围绕实际使用中的性能需求展开，没有为了视觉效果添加无意义的结构。
