三叶螺旋桨式轴流散热风叶结构

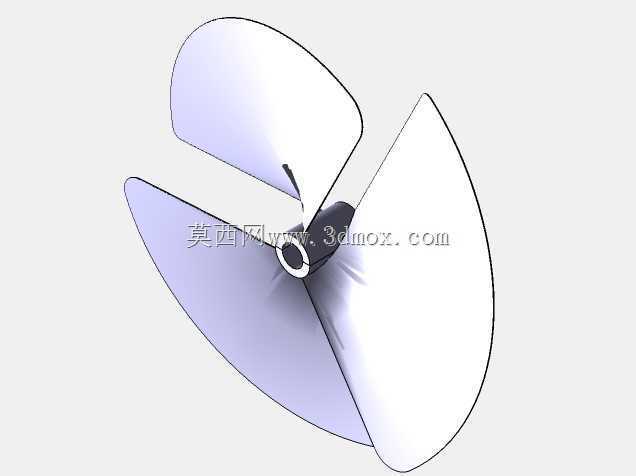

　　该结构围绕轴流式风叶的气动外形与安装连接进行建模，核心由三片空间扭转叶片和中心轮毂组成，适用于需要推动空气、形成定向气流的设备内部。叶片并非平面薄板，而是从轮毂根部向外缘逐渐展开，叶根区域厚度较大，用于承受旋转时的弯矩与交变载荷；靠近叶尖处厚度减薄，曲面过渡更平缓，以降低风阻并减少端部扰动。三片叶片沿周向近似等角度布置，旋转时能够形成连续气流，相比两叶结构在相同转速下具有更平稳的推力输出，也有利于降低局部振动。

　　从实际使用场景看，这类螺旋桨式风叶可嵌入通风设备、冷却装置、电子电气柜体、小型动力舱或实验风道中。其作用不是承受外部机械载荷，而是通过叶片表面的压力差驱动空气沿轴向移动，使热量从热源附近带走。设计时需要兼顾风量、噪声、转速和安装空间：叶片弦长较大时，单片叶片推动空气的能力增强，但转动惯量和驱动扭矩也会增加；叶片扭转角过大则可能在高转速下产生明显紊流，带来噪声和效率下降。因此模型中叶片曲面采用连续过渡，前缘与后缘轮廓保持顺滑，避免出现突变折面。

　　中心轮毂是风叶与动力输出端连接的关键区域。轮毂内部预留轴孔，可与电机轴或传动轴配合，外侧圆柱面与叶片根部形成圆角过渡，减少应力集中。实际装配时，轴孔直径、键槽或紧定螺钉位置需要与驱动端匹配；若采用过盈配合，应校核轮毂壁厚和装配压入量；若采用顶丝固定，则需在轮毂侧面保留螺钉孔及足够的压紧面。轮毂前端可根据需要增加挡圈、螺母或防护罩，防止高速旋转时风叶轴向窜动。

　　外形边界方面，风叶的最大外径决定了设备风道或护网的最小通过尺寸，设计护罩时内壁与叶尖之间应保留均匀间隙，既避免刮擦，又不能让间隙过大造成气流回流。轴向宽度主要由叶片弦向投影和轮毂长度决定，在紧凑机柜中布置时，需要同时核对电机长度、风叶吸入侧空间和排出侧导流空间。吸风侧若距离障碍物过近，气流会被遮挡并产生偏心进风；排风侧若紧贴格栅，也会增加背压，使实际风量下降。

　　建模思路上，叶片可先建立单片叶型轮廓，再通过空间扭转、放样和曲面缝合形成厚薄变化的实体，最后按周向阵列得到三片结构。叶根与轮毂相交区域应采用合并实体或圆角过渡，保证几何连续性，便于后续进行质量属性计算、转动惯量评估和简易流场分析。叶片表面不宜保留尖锐棱边，尤其是前缘和叶尖位置，圆滑处理既能改善气流附着，也便于后续模具成型或数控加工。

　　在结构校核中，重点关注叶根圆角、轮毂轴孔和叶片高转速下的变形。风叶属于旋转件，质量分布不均会引起振动，因此三维设计完成后应检查三叶片的相位、体积和质心是否一致；若用于量产，还需在样件阶段进行动平衡修正。材料选择可根据使用环境确定，普通通风场景常用轻质工程塑料，高温或高强度场景可考虑铝合金；塑料件需关注成型拔模和壁厚均匀，金属件则需关注加工后的表面质量与叶尖修形。整体结构简洁，边界清晰，适合作为轴流风叶方案设计、风道匹配验证以及旋转零部件教学分析的基础模型。
