交流稳压器用滑轮支撑结构设计

　　在交流稳压器的内部传动与部件排布体系中，滑轮支撑是承担线缆导向、部件位移承载的关键结构件，这类零件的设计合理性直接影响稳压器长期运行的传动顺畅度与结构稳定性，很多现场运维反馈的线缆卡滞、调节部件偏移问题，追根溯源都和滑轮支撑的结构设计缺陷、安装匹配度不足有关。从实际应用场景来看，交流稳压器内部需要通过滑轮组实现调压部件的位移传动、动力线缆的走向约束，尤其是容量在几十千伏安以上的工业级交流稳压器，内部调压碳刷架的滑动行程较长，传动拉索的走向需要多个支撑点来降低传动阻力，滑轮支撑就安装在稳压器柜体的内部安装梁上，既要为滑轮提供稳定的转动支撑，还要承受传动过程中拉索带来的径向拉力、长期运行产生的振动载荷，避免滑轮出现偏摆、窜动导致的传动卡滞。

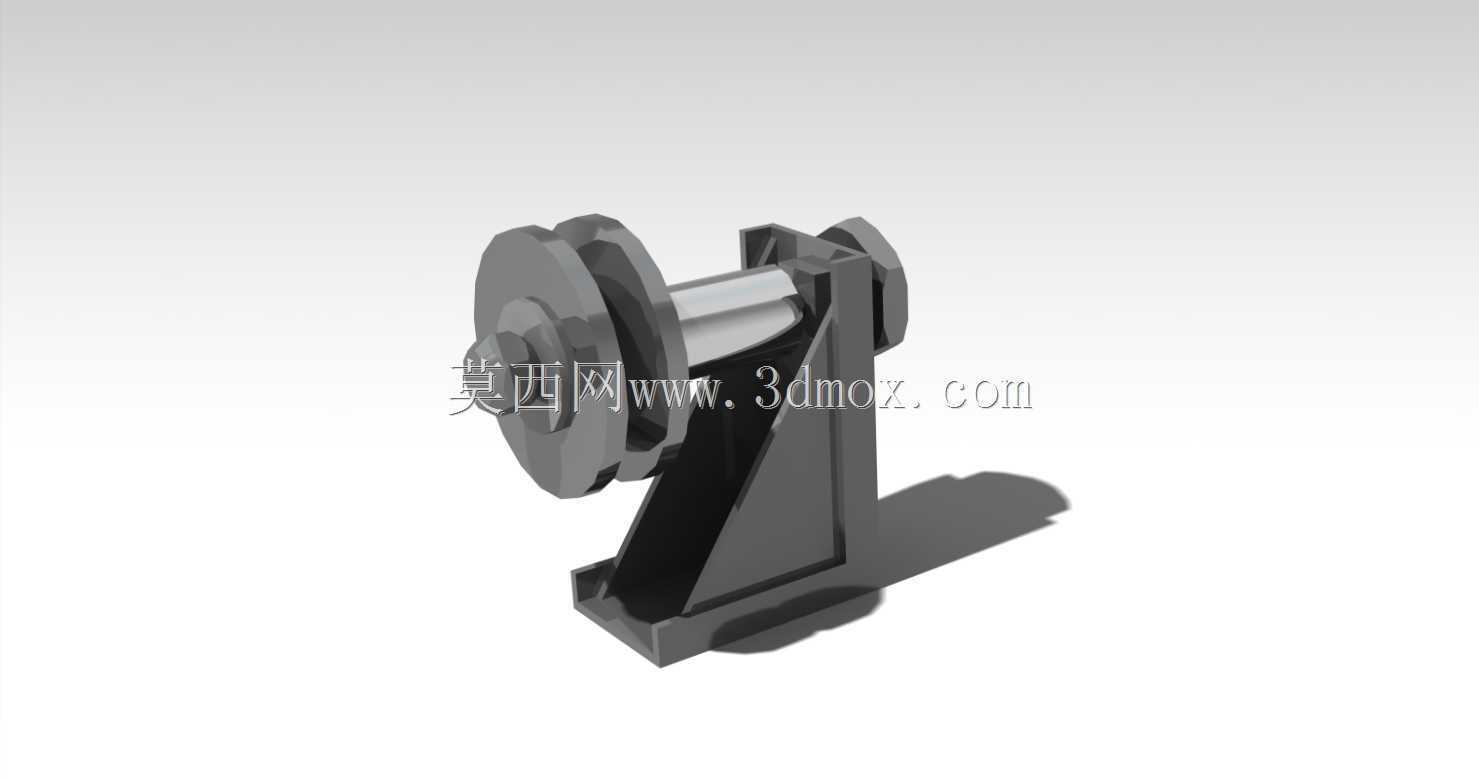

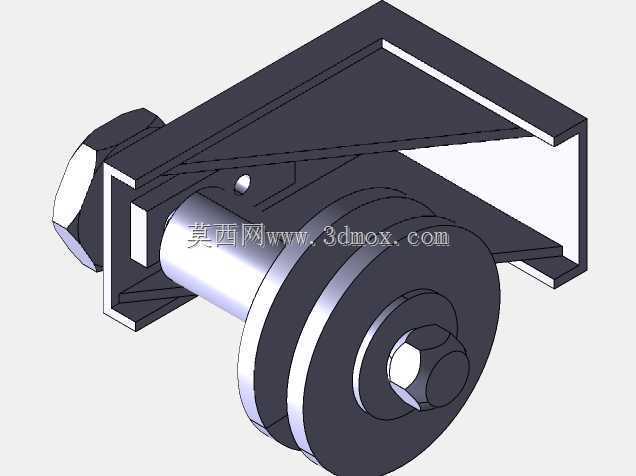

　　这款滑轮支撑的结构采用了一体式立座加悬臂轴的设计思路，底部为带加强筋的直角安装座，安装面预留了对应的螺栓固定孔位，能够直接匹配稳压器内部标准规格的安装梁，不需要额外加工过渡转接件，安装时只需要将底座贴合安装梁平面，穿入对应规格的紧固螺栓即可完成固定，安装边界的尺寸设计充分考虑了稳压器内部的线缆排布空间，底座的厚度、立板的高度都经过适配，不会和周边的调压线圈、接线端子排产生空间干涉。立板与底座之间设置了三角形加强筋，筋板的厚度根据常规工况下的载荷计算确定，能够有效抵消滑轮受拉时对立板产生的弯矩，避免长期受力后立板出现变形倾斜，保证滑轮的转动平面始终和拉索走向保持平行。

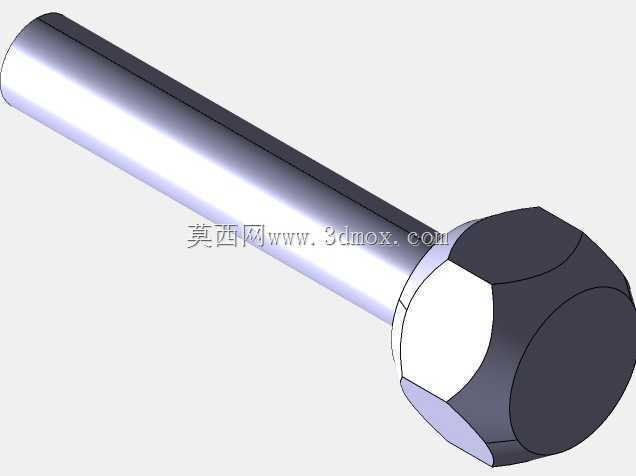

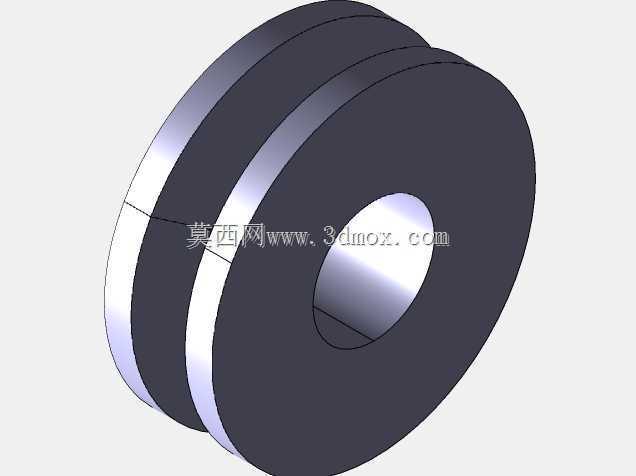

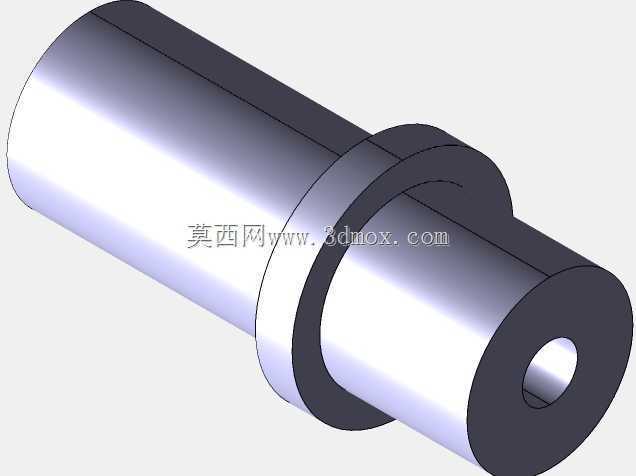

　　悬臂轴部分和立板采用过盈配合的装配方式，轴端设置了限位挡边，能够限制滑轮的轴向窜动量，滑轮安装在悬臂轴上之后，转动过程中不会出现轴向偏移，保证拉索始终处于滑轮轮槽的中心位置，不会出现脱槽、偏磨的问题。轮槽的型面采用了圆弧过渡设计，匹配常用的钢缆、尼龙拉索的外径尺寸，接触面积均匀，能够降低拉索运行过程中的磨损速率，延长传动部件的整体使用寿命。从功能特性来看，这款滑轮支撑除了承担滑轮的承载固定作用之外，结构本身的自重经过优化，在保证结构强度满足载荷要求的前提下，尽可能减少了不必要的材料冗余，不会给稳压器的内部安装梁带来额外的负重压力，同时结构的边角都做了倒角处理，安装过程中不会划伤线缆、也不会对装配人员造成割伤风险。

　　设计过程中充分考虑了稳压器内部的运行环境，稳压器长期运行时内部会存在一定的温升，结构的材质选型适配常规的金属加工工艺，表面处理方式能够适应柜内的温湿度环境，不会轻易出现锈蚀、涂层脱落的问题，保证长期运行的结构可靠性。安装尺寸的公差设计经过匹配，底座安装孔的孔距公差控制在合理范围内，现场装配时不需要进行二次修配，能够直接对位安装，提升整机组装的效率。悬臂轴的同轴度、安装面的平面度都有对应的形位公差要求，保证滑轮安装之后转动顺畅，没有卡滞、偏心的问题，传动过程中的阻力能够控制在较低水平，降低调压驱动机构的负载，提升稳压器调压动作的响应速度。

　　在实际的设备选型匹配过程中，这类滑轮支撑可以根据稳压器的具体容量、传动拉索的规格调整对应的尺寸参数，小容量稳压器使用的支撑可以适当缩减筋板厚度、轴径尺寸，大容量稳压器则可以对应提升结构的强度参数，适配更大的传动载荷。结构本身的建模过程充分考虑了加工工艺性，所有的结构特征都可以通过常规的铣削、钻削加工完成，不需要特殊的加工设备，加工成本可控，适合批量生产应用。和市面上常见的拼接式滑轮支撑相比，这种一体式带加强筋的结构抗振性能更好，在稳压器运行产生的持续振动环境下，不会出现连接螺栓松动、结构散架的问题，长期运行的可靠性更高，能够有效减少稳压器的后期运维频次，降低设备的全生命周期使用成本。
