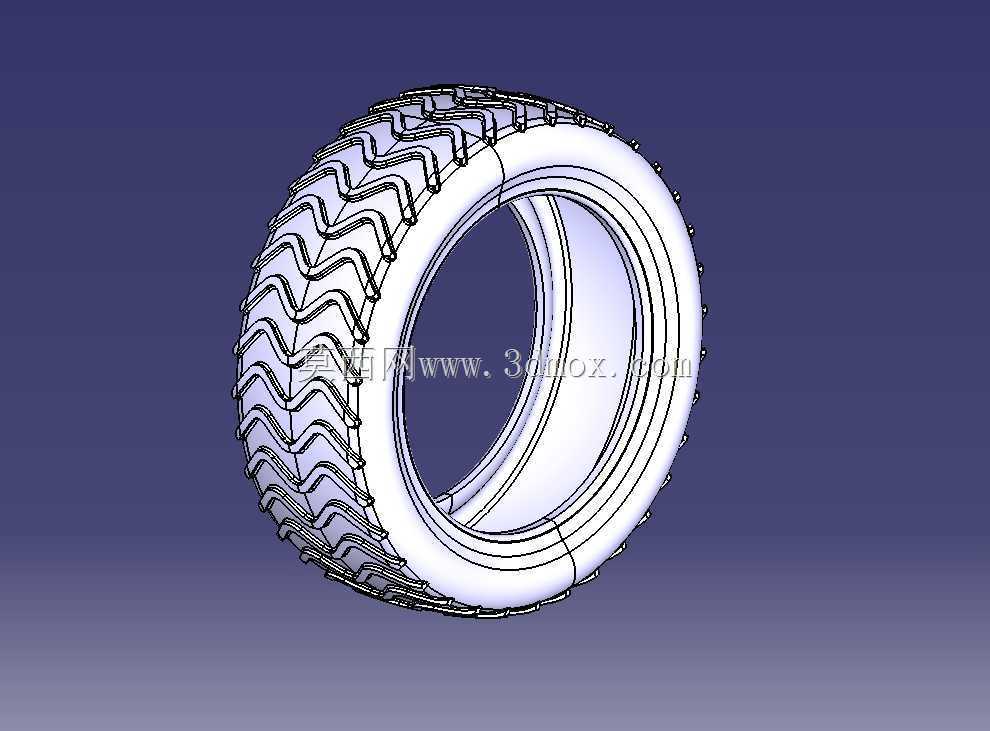

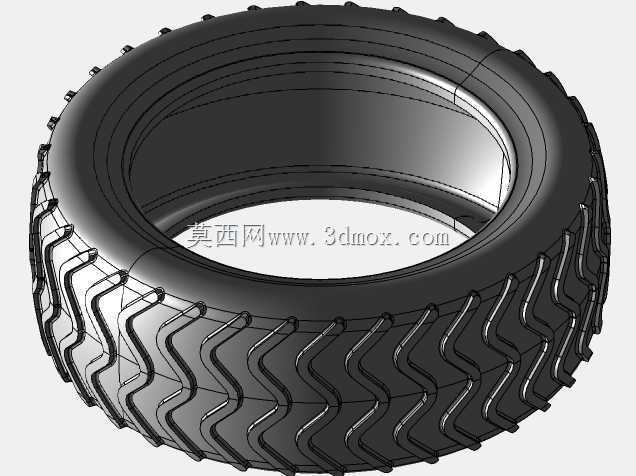

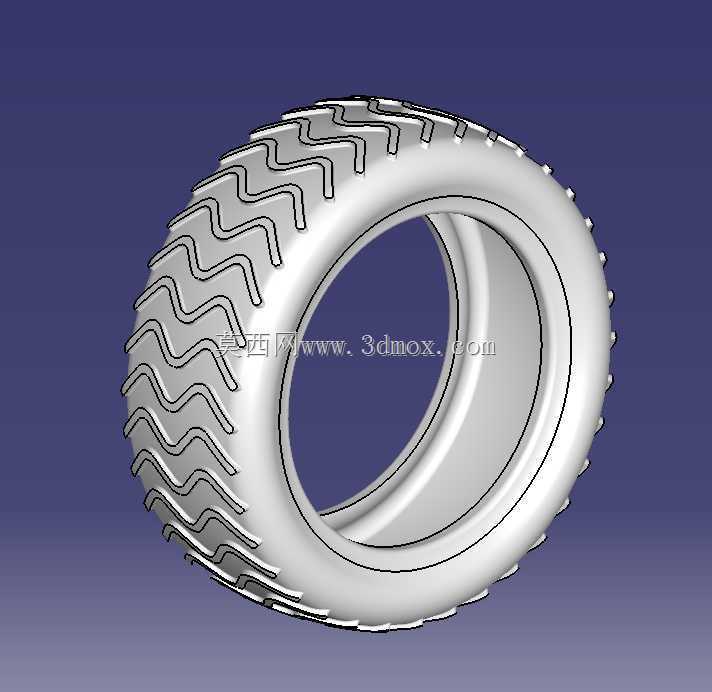

农用车辆人字花纹轮胎参数化结构设计

　　这款轮胎的三维结构设计，核心面向非铺装路面作业的农用机械、小型工程设备行走场景，区别于公路乘用车辆的光面或细碎花纹轮胎，其胎面采用大角度人字排布的凸起花纹块，核心作用是在泥泞、松软土路、耕后农田等低附着系数路面上，通过花纹块嵌入土壤表层的咬合作用，提升抓附力，避免作业过程中出现打滑陷车问题，保障设备在复杂田间工况下的牵引力传递效率。从设计思路层面，整个模型采用参数化建模逻辑搭建，胎体的断面轮廓、胎侧厚度、花纹块的高度、人字纹的倾斜角度、相邻花纹块的周向间距、胎圈的安装直径都设置了可调整的参数变量，设计人员可以根据不同的载荷要求、适配轮辋尺寸、作业路面特性快速调整模型参数，不需要重新从零开始绘制胎体曲面，

　　大幅缩短同系列不同规格轮胎的开发周期。在结构细节上，胎体采用多层环形曲面过渡设计，胎侧区域做了圆弧加厚处理，既可以缓冲行驶过程中路面颠簸带来的径向冲击，也能避免胎侧反复弯折出现的应力集中问题；胎圈位置设计了与轮辋贴合的阶梯状安装面，安装边界严格匹配对应规格轮辋的止口尺寸，装配后可以保证胎圈与轮辋的密封贴合，防止充气后出现漏气、轮胎脱位的问题。胎面的人字花纹块并非等厚设计，花纹块根部做了大圆角过渡，与胎面基体平滑衔接，避免花纹块根部在长期承受切向力时出现应力开裂，延长轮胎的实际使用寿命；花纹块的顶部做了微小的倒角处理，既可以减少轮胎在硬化路面行驶时的异常磨损，也能避免花纹块边缘受硬物冲击出现崩块问题。从安装适配维度，模型的内圈直径、

　　胎圈宽度、胎侧的最大外廓尺寸都预留了标准的安装公差带，适配对应规格的钢制或铝合金轮辋，装配时不需要额外修改轮辋的配合尺寸；轮胎的断面宽度、整体外径参数匹配对应吨位车辆的轮腔空间，不会在转向、悬架跳动过程中与车身翼子板、悬挂部件发生运动干涉。在实际应用场景中，这类人字纹轮胎除了适配农用拖拉机、小型装载机之外，也可用于林间作业机械、山地运输车辆的行走系统，其花纹的自洁特性较好，在泥泞路面行驶时，嵌入花纹沟槽的泥土可以随着轮胎转动被快速甩出，不会出现沟槽被泥土填满导致抓地力下降的问题。建模过程中，胎面花纹采用周向阵列的方式生成，先绘制单个人字花纹的截面轮廓，通过投影映射贴合到胎体的外曲面上，再做实体拉伸与圆角处理，

　　最后沿胎体中心轴做等角度周向阵列，保证所有花纹块的尺寸一致性；胎体内部的气密层、帘布层结构在模型中做了分层示意，方便后续做有限元分析时，快速赋予不同层对应的材料属性，模拟轮胎在额定气压、额定载荷下的变形量、接地比压分布，为后续的结构优化提供数据支撑。不同于普通民用轮胎的设计，这款轮胎的花纹倾斜角度经过反复调整，角度过大则会导致横向抓地力不足，作业时容易出现侧滑，角度过小则会导致牵引力不足、滚动阻力升高，最终选定的角度兼顾了纵向牵引力与横向稳定性的平衡，适配低速重载的作业工况。胎侧的标识区域预留了平整的曲面位置，后续可以添加规格参数、品牌标识等内容，不需要额外修改胎侧的主体曲面结构。整个模型的曲面都做了连续性处理，没有尖锐的棱角与碎面，既可以直接用于后续的工程出图、3D打印样件验证，也可以导入仿真软件做结构力学分析，或者导入装配体中与轮辋、车桥、悬挂部件做整体的运动干涉检查。
