手轮式截止阀操作轮结构装配设计

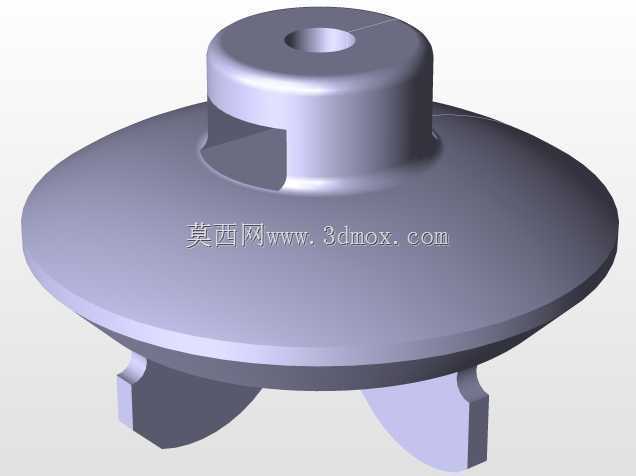

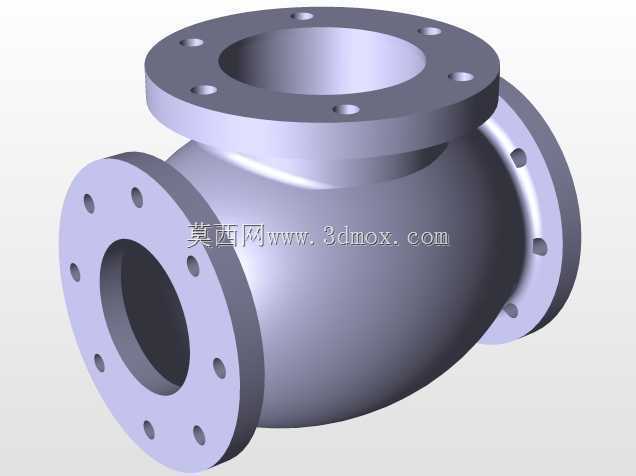

　　在石化、给排水、热力输送等涉及流体管路控制的场景里，截止阀是截断或调节管路介质通路的核心部件，而手轮作为人工操作截止阀启闭的直接受力部件，其结构合理性直接决定了阀门操作的顺畅度、使用寿命与现场运维的安全性。这套手轮结构的装配设计，完全围绕现场实际操作的受力需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。

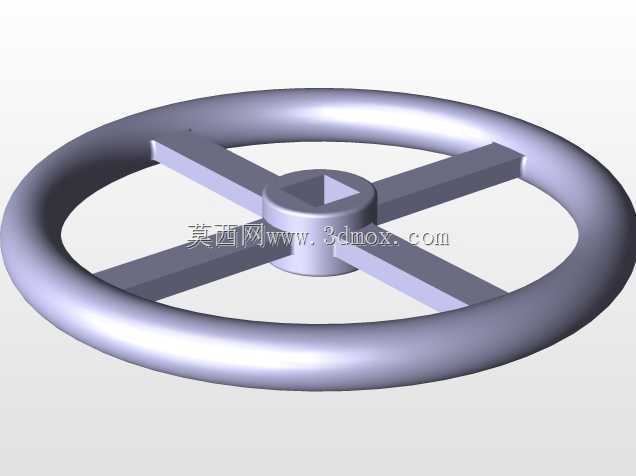

　　从实际工况来看，现场操作阀门时，操作人员通常会佩戴劳保手套，施力方向除了周向的扭转力，还可能存在一定角度的偏载，比如阀门安装位置局促、操作人员站位受限的时候，偏载力会直接作用在手轮的轮缘与辐条连接位置，因此设计时首先考虑了轮缘的截面形态，采用圆润的环形截面，避免尖锐棱角硌伤手部，同时轮缘的握持宽度适配戴手套后的手掌握持尺寸，不会出现握持打滑或者施力时硌手的问题。四根辐条采用十字对称布局，相比三辐条结构，在同等材料用量下能承受更大的扭转力矩，尤其是当阀门长期未操作、阀杆填料处存在锈蚀卡滞的时候，需要施加较大的启动力矩，十字辐条的受力传递路径更短，每根辐条承受的弯矩更均匀，不会出现单根辐条应力集中导致断裂的情况。

　　手轮中心的安装部位设计了方孔结构，这是和阀杆顶端方榫配合的核心连接特征，方孔的尺寸公差需要和阀杆方榫形成过渡配合，既不能间隙过大导致操作时出现旷量、反复冲击磨损配合面，也不能过盈过大导致装配时无法顺利套入，同时中心轮毂部位做了加厚处理，因为方孔位置是扭矩传递的核心区域，加厚的轮毂可以分散方孔边角的应力，避免长期承受交变扭矩时出现方孔开裂、滑棱的问题。轮毂和辐条、辐条和轮缘的连接位置都做了圆弧过渡处理，没有直角突变的结构，从铸造或者注塑成型的工艺角度来看，这种圆角过渡可以减少成型时的应力集中，避免零件冷却过程中出现缩孔、裂纹缺陷，从受力角度来说，圆弧过渡可以让力流顺畅传递，不会在转角位置出现应力峰值，提升零件的疲劳强度。

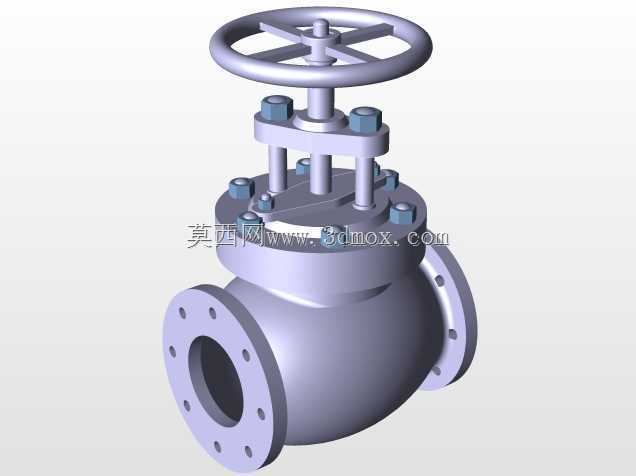

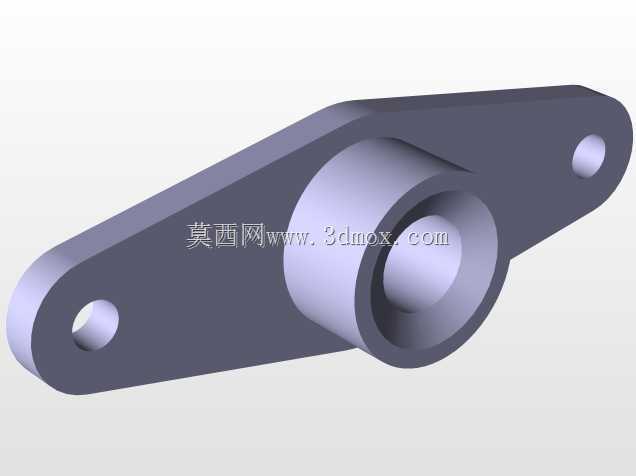

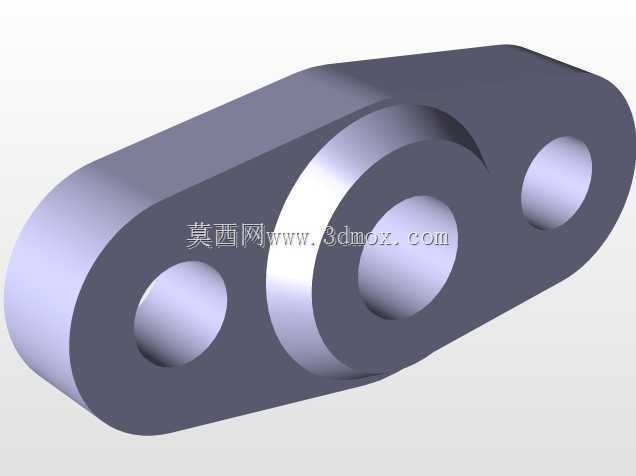

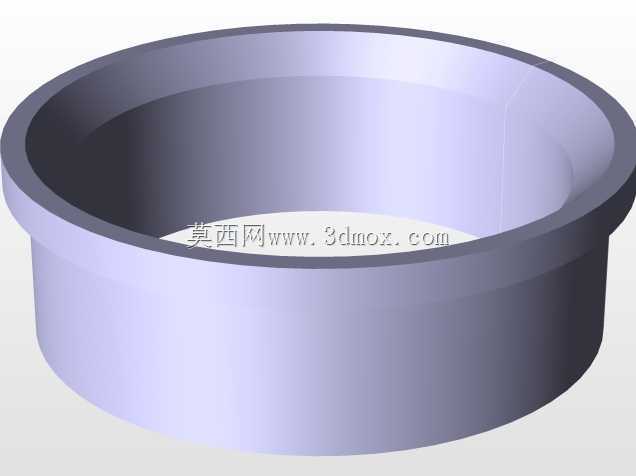

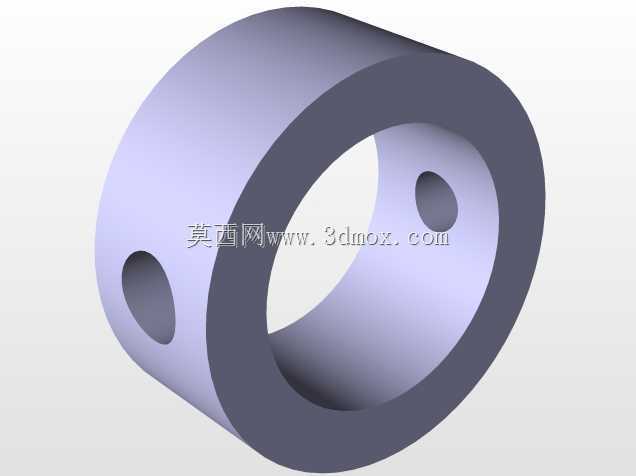

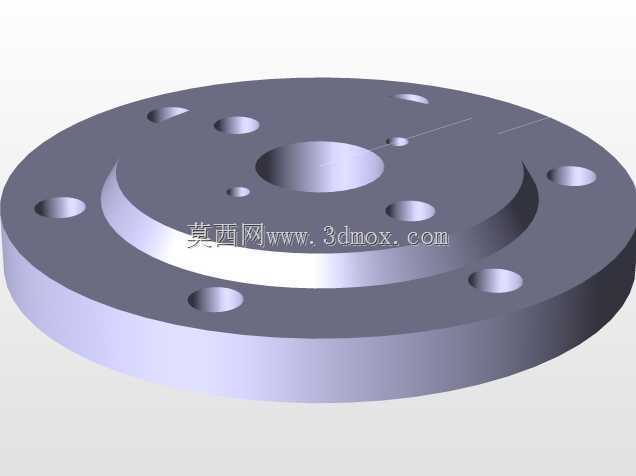

　　在安装边界的考量上，这套手轮的外径尺寸适配DN50到DN150口径的常规手动截止阀，轮缘的厚度控制在合理范围，不会因为手轮尺寸过大导致阀门安装后和周边管路、支架产生干涉，同时手轮的轴向高度也做了控制，轮毂下端面和阀杆压盖之间预留了足够的间隙，不会在阀门启闭过程中摩擦压盖或者填料函部位。装配逻辑上，手轮套入阀杆方榫之后，只需要在阀杆顶端加装锁紧垫片和螺母，就能完成手轮的轴向固定，不需要额外的复杂连接件，现场运维时如果手轮出现损坏，只需要拆下顶端锁紧件就能快速更换，不需要拆解整个阀门的上部结构，大幅降低现场维护的工作量。

　　从结构设计的细节来看，辐条的截面采用矩形截面，相比圆形截面，在承受扭转力矩时的抗弯截面系数更高，同等截面积下能承受更大的弯矩，同时矩形截面的成型工艺性更好，无论是采用铸钢、铸铁还是增强尼龙材质加工，都能很方便地实现成型，不需要复杂的模具结构或者加工工序。轮缘的环形结构做了等壁厚设计，避免壁厚不均导致的成型缺陷，整个手轮的重心完全和中心安装孔的轴线重合，操作时不会出现偏重的问题，转动过程中手感均匀，不会因为重心偏移导致操作时出现卡顿或者额外的力矩损耗。

　　在实际应用中，这种结构的手轮不仅可以用在截止阀上，也可以适配同规格的闸阀、节流阀等需要手动旋转操作的阀类部件，只需要调整中心方孔的尺寸就能匹配不同直径的阀杆方榫，通用性较强。设计过程中也充分考虑了不同工况的使用需求，如果是用于腐蚀介质环境的阀门，手轮可以采用玻璃钢或者增强聚丙烯材质，避免锈蚀导致手轮和阀杆锈死无法操作，如果是用于高温工况的阀门，手轮可以采用铸钢材质，表面做防锈喷涂处理，承受高温辐射时不会出现变形损坏。整个装配结构没有多余的零件，所有配合面的公差设定都围绕实际装配与操作需求，既保证了连接的可靠性，也兼顾了加工与维护的便捷性，完全符合工业现场对阀类操作部件的实用要求。
