五辐镂空改装汽车轮圈结构设计方案

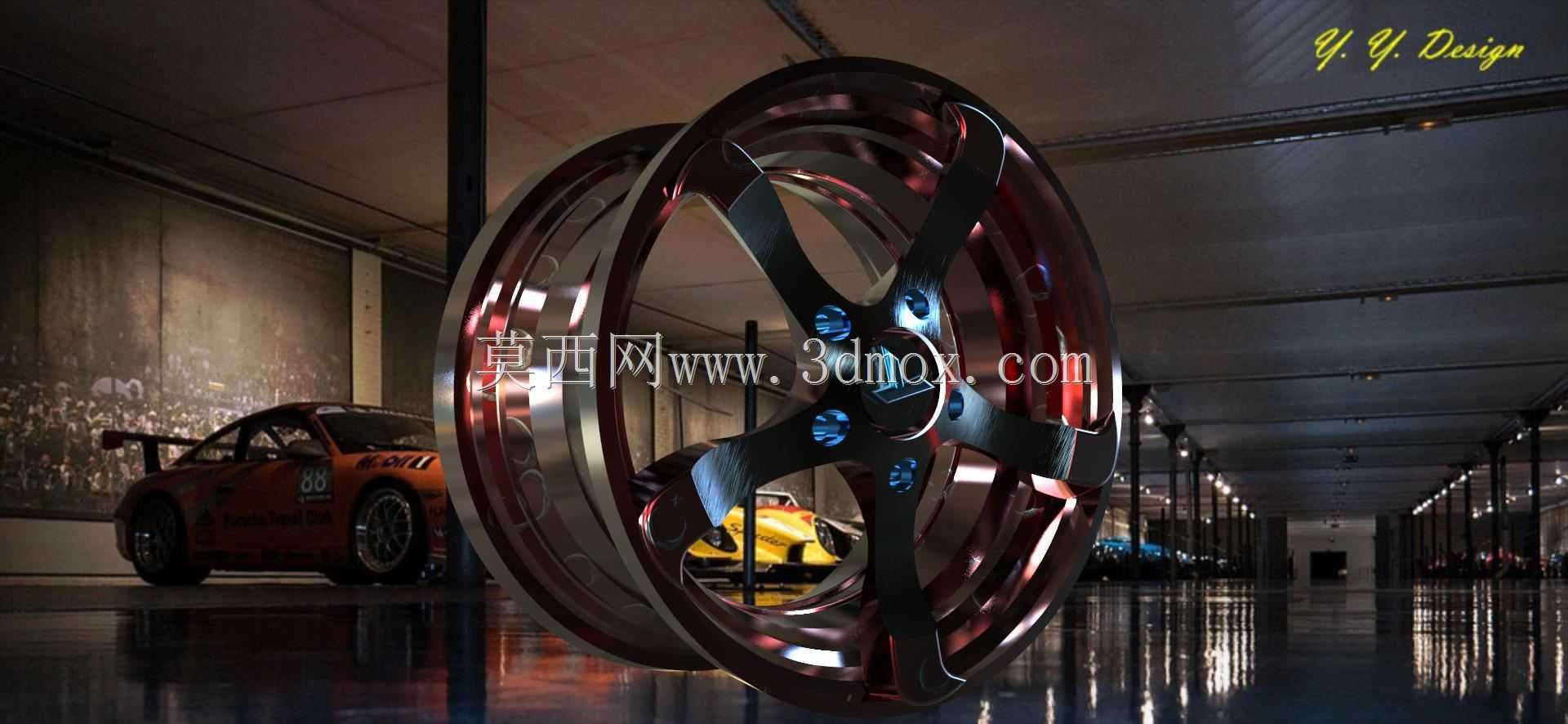

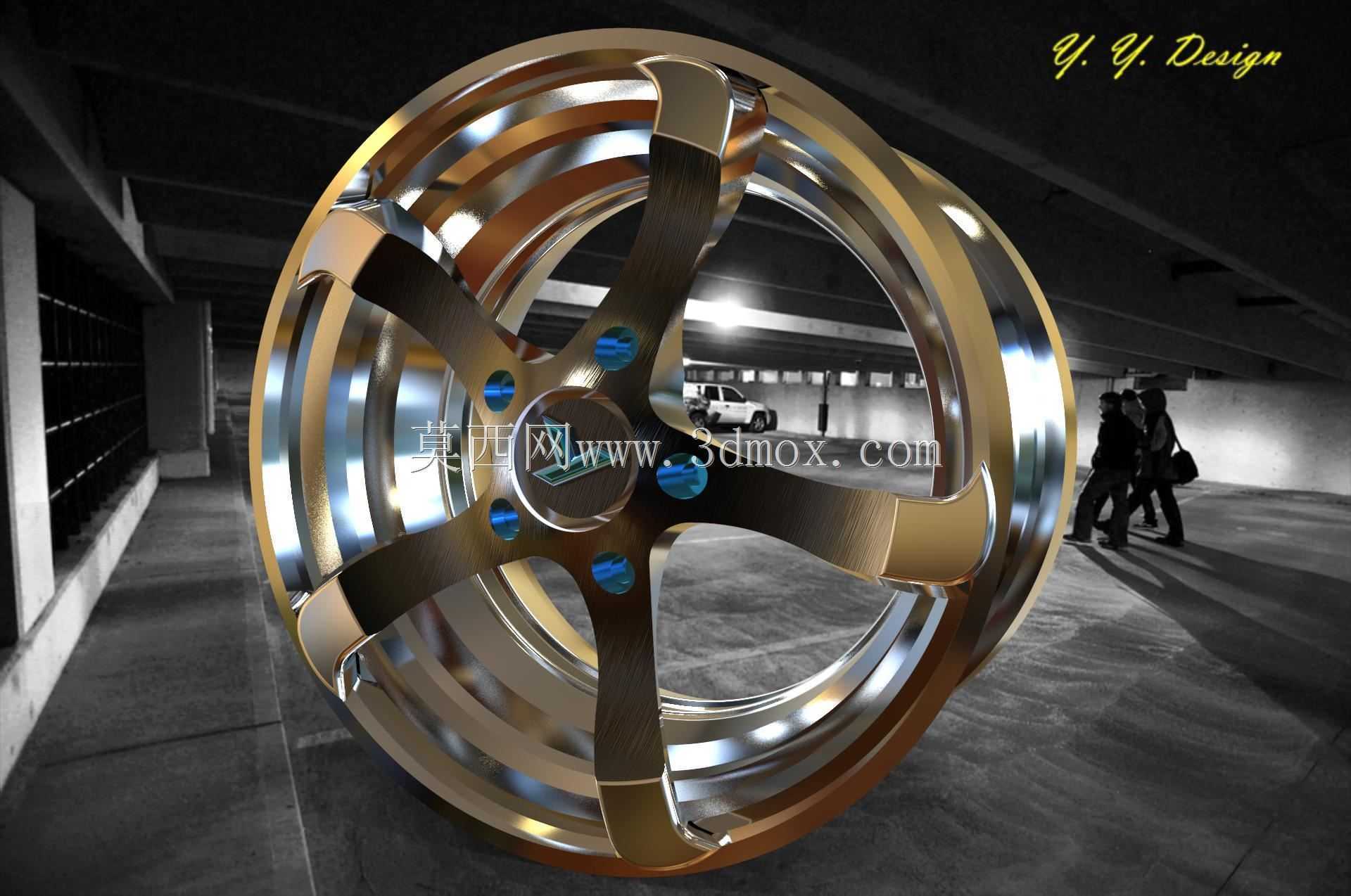

　　这款轮圈的设计首先围绕乘用车改装场景的实际需求展开，日常街道行驶、轻度赛道体验是其核心适配场景，需要在视觉辨识度、结构强度、簧下质量控制三者间找到平衡。从结构设计逻辑来看，采用五辐主支撑加双侧镂空副刃的构型，并非单纯为了造型夸张，每一处辐条的截面都做了变厚度处理：靠近轮心安装盘的位置辐条厚度达到18mm，向轮辋边缘延伸时逐步收窄至12mm，同时辐条背面做了内凹的挖空处理，在不降低辐条抗弯截面系数的前提下，尽可能削减非受力区域的材料冗余，相比同尺寸同强度的原厂铸造轮圈，簧下质量能降低15%左右，对于提升悬架响应速度、减少颠簸路面的轮端弹跳有直接帮助。

　　安装边界方面，这款轮圈适配PCD值为5×114.3的主流家用性能车安装孔位，中心孔直径预留了67.1mm的通用尺寸，可通过变径圈适配不同中心轴径的车型，避免安装后出现高速抖动的问题；轮圈的ET值设定为38，安装后轮面与翼子板的齐平度较好，既不会因为ET值过小导致轮圈突出翼子板造成剐蹭，也不会因为ET值过大让轮圈内缩蹭到避震筒身或刹车卡钳，预留的卡钳避让空间可以容纳直径355mm以内的大四活塞刹车套装，满足改装用户升级制动系统的常见需求。轮辋部分采用了标准的J值合规设计，胎圈座的角度严格匹配乘用车轮胎的安装规范，避免出现充气后胎唇密封不严漏气的问题，轮缘位置做了加厚的防脱凸台，在低胎压行驶或者快速过弯胎壁发生大形变时，能降低轮胎脱圈的风险。

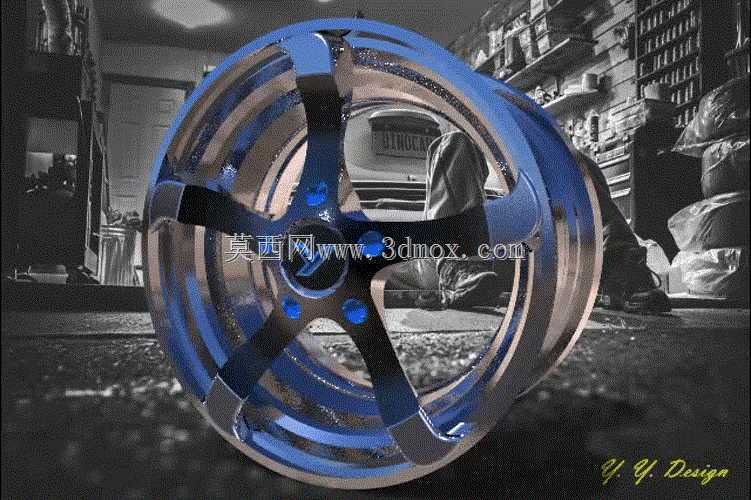

　　辐条表面的蓝色装饰区域并非后期贴图效果，在实际生产中可通过阳极氧化或者烤漆工艺实现，装饰区域的凹槽深度控制在0.8mm，既可以保证色漆层的附着厚度，避免日常使用中石子磕碰造成掉漆，也不会因为凹槽过深积累泥水难以清理。轮心的安装面做了0.2mm的平面度公差控制，安装时能和轮毂轴头完全贴合，避免长期使用后出现接触面锈蚀粘连、拆卸困难的问题；螺栓孔的位置度公差控制在0.1mm以内，保证每颗轮毂螺栓受力均匀，不会出现个别螺栓应力过载断裂的隐患。

　　从实际使用的功能特性来看，辐条之间的大镂空间隙能够为刹车系统提供充足的通风空间，车辆连续制动时刹车盘产生的热量可以更快通过辐条间隙散出，减少制动热衰减的发生概率；同时镂空结构也能减少轮腔内部的乱流，一定程度上降低行驶时的风阻系数。设计过程中针对轮圈的受力工况做了多轮仿真校核：模拟过减速带时的垂直冲击载荷，辐条与轮辋连接位置的应力集中点安全系数达到2.7以上；模拟高速过弯时的侧向载荷，轮辋胎圈座位置的形变量控制在0.3mm以内，不会出现轮胎密封失效的问题；模拟紧急制动时的扭转载荷，安装盘与辐条连接位置的应力远低于材料的屈服强度，满足日常行驶及轻度激烈驾驶的强度要求。

　　需要注意的是，这款轮圈的设计定位是街道改装使用，并不适配重度越野场景，轮缘的防脱结构仅为街道低胎压场景做了优化，无法承受越野路面大冲击下的防脱需求；同时轮辐的镂空结构虽然做了倒圆角处理，但在冬季使用防滑链时需要注意匹配防滑链的尺寸，避免防滑链剐蹭辐条表面的装饰层。轮圈的气门嘴孔位预留了标准的11.5mm直径，适配市面上绝大多数通用型橡胶气门嘴和金属气门嘴，不需要额外扩孔或者定制专用气门嘴，降低后期安装维护的成本。
