巴吉赛车车架底板结构有限元分析模型

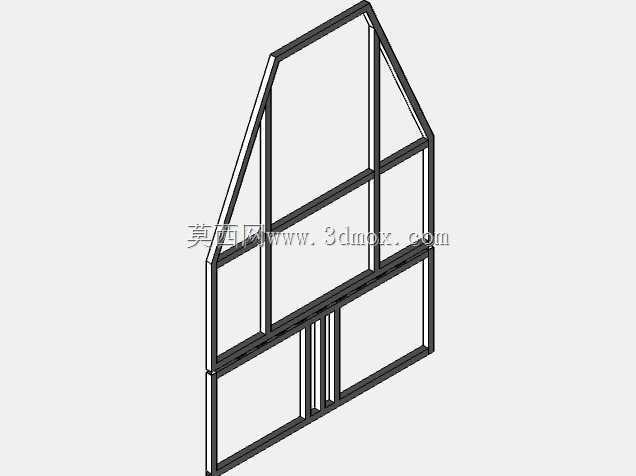

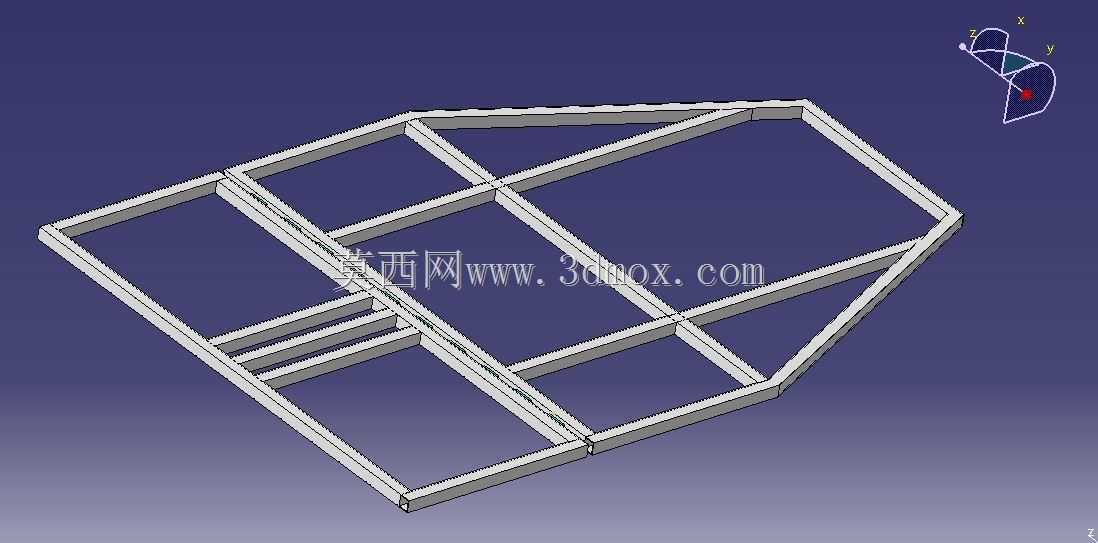

　　该结构为巴吉越野车型的底板承载骨架，属于非承载式车身的核心下部承载构件，主要应用于沙漠越野、场地巴吉赛事的整车底盘承载场景，承担整车驾乘人员、动力总成、附属部件的全部垂向载荷，同时在越野工况下传递路面冲击带来的纵向、侧向交变载荷，是整车底盘刚度匹配的核心构件。从结构形式来看，该底板采用矩形管材拼接的空间桁架结构，摒弃了传统冲压焊接式底板的蒙皮承载思路，完全依靠管材的空间排布实现载荷的分流传递，这种设计思路完全适配巴吉赛车大行程悬架跳动、高强度冲击的使用场景，相比冲压底板，桁架结构在同等重量下能获得更高的扭转刚度，同时在局部发生冲击变形时，可通过单根管材的更换实现快速维修，契合越野赛事的快速维保需求。从设计逻辑上，

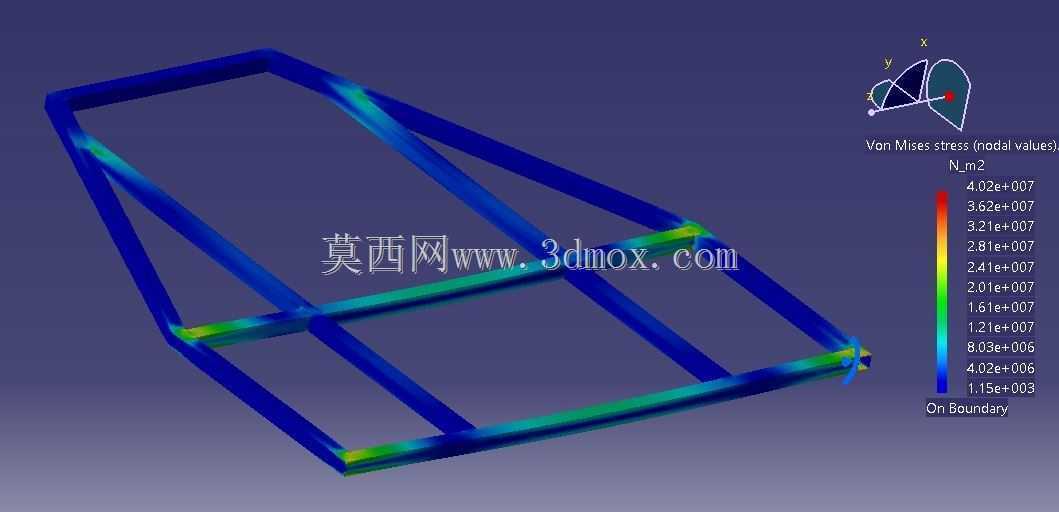

　　该结构的主纵梁采用通长布置形式，从车头防火墙位置一直延伸至后悬架安装点，保证纵向载荷的直接传递，横向支撑梁按照驾乘人员的脚部放置区域、座椅安装点、油箱固定位的载荷分布进行不等距排布，在载荷集中的安装点位额外增加斜向支撑形成三角稳定结构，避免局部应力集中导致的焊缝开裂。从有限元分析的云图结果可以看出，结构的高应力区域主要集中在横梁与纵梁的连接节点位置，以及斜撑与主纵梁的搭接处，这些位置在实际设计中需要通过增加焊接坡口、设置局部加强衬管的方式提升连接强度，而低应力区域主要分布在纵梁中段的平直区域，后续优化中可在这些区域适当减小管材壁厚，实现结构的轻量化减重。在安装边界层面，该底板骨架前部预留了前悬架摇臂、转向机的安装接口，

　　安装孔位按照统一的基准坐标进行排布，保证与前舱框架的装配同轴度，后部预留了后悬架安装座、动力总成固定点的连接平面，两侧的纵梁上设置了车身覆盖件、防滚架下部的连接点位，所有安装面的平面度公差控制在0.2mm以内，避免装配时产生附加安装应力。在实际工况匹配中，该结构的强度校核覆盖了腾空落地的冲击工况、急转弯侧向载荷工况、单侧车轮抬升的扭转工况，从应力云图的数值分布来看，最大应力出现在斜撑与后纵梁的连接位置，应力值远低于所选管材的屈服强度，留有足够的安全余量，能够满足越野场景下的极端载荷需求。结构的管材连接节点全部采用相贯线切割后满焊的处理方式，避免点焊带来的应力集中问题，所有外露的焊缝在焊接完成后进行打磨处理，减少应力源的产生。

　　在尺寸边界上，该底板骨架的宽度匹配巴吉赛车的标准轮距设计，长度覆盖整车的轴距范围，上部的安装平面保持水平，为驾乘人员的脚部空间、座椅安装提供平整的基准面，下部预留了足够的离地间隙，避免越野行驶时地面凸起剐蹭底板结构，同时为排气系统、传动半轴的布置留出足够的安装空间，避免运动干涉。
