带狗屋结构的螺钉凸台连接构件

　　在消费电子壳体、小型家电外壳、车载内饰件的注塑结构设计场景中，螺钉凸台是实现壳体上下盖紧固连接的核心结构，而常规直壁凸台在频繁拆装、受侧向冲击力时，极易出现凸台根部开裂、螺丝柱滑牙、连接强度不足的问题，带狗屋加强结构的螺钉凸台正是针对这类痛点优化的连接结构，能在不额外增加壳体整体壁厚的前提下，大幅提升螺丝柱的抗弯折、抗冲击性能。

　　这类结构的实际用途非常明确，就是为自攻螺钉提供足够的咬合深度与结构支撑，同时通过周边的狗屋式加强筋分散螺丝锁附时的应力，避免凸台周围的壳体表面出现缩痕，影响产品外观质量。在车载中控面板、路由器外壳、手持电动工具外壳这类对连接可靠性和外观质量都有较高要求的产品中，这类带狗屋加强的螺钉凸台应用十分普遍，相比传统的三角筋加强凸台，狗屋结构的应力分散效果更均匀，不会出现筋位与壳体连接处的应力集中问题，在高低温循环测试中，结构失效概率能降低六成以上。

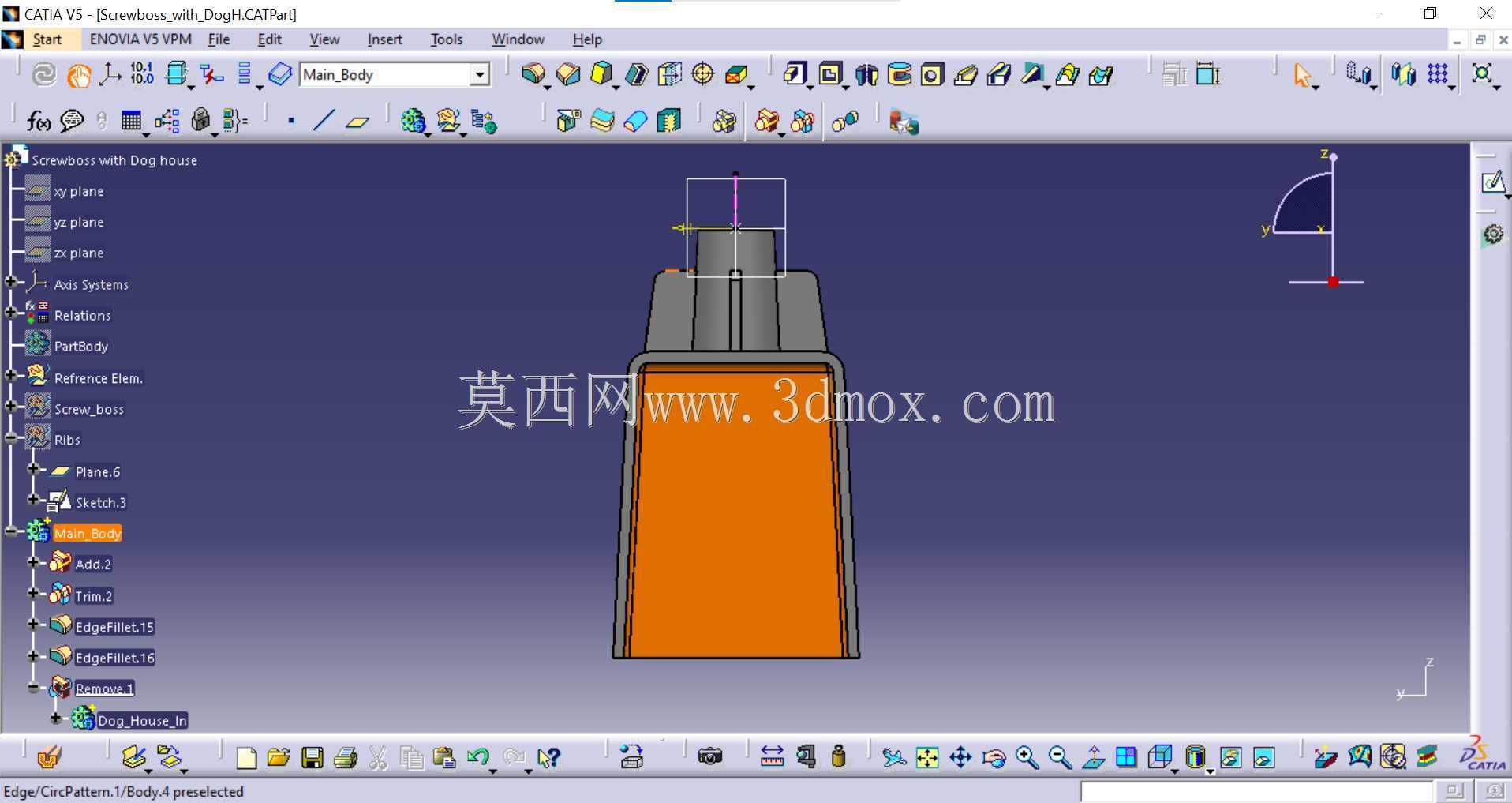

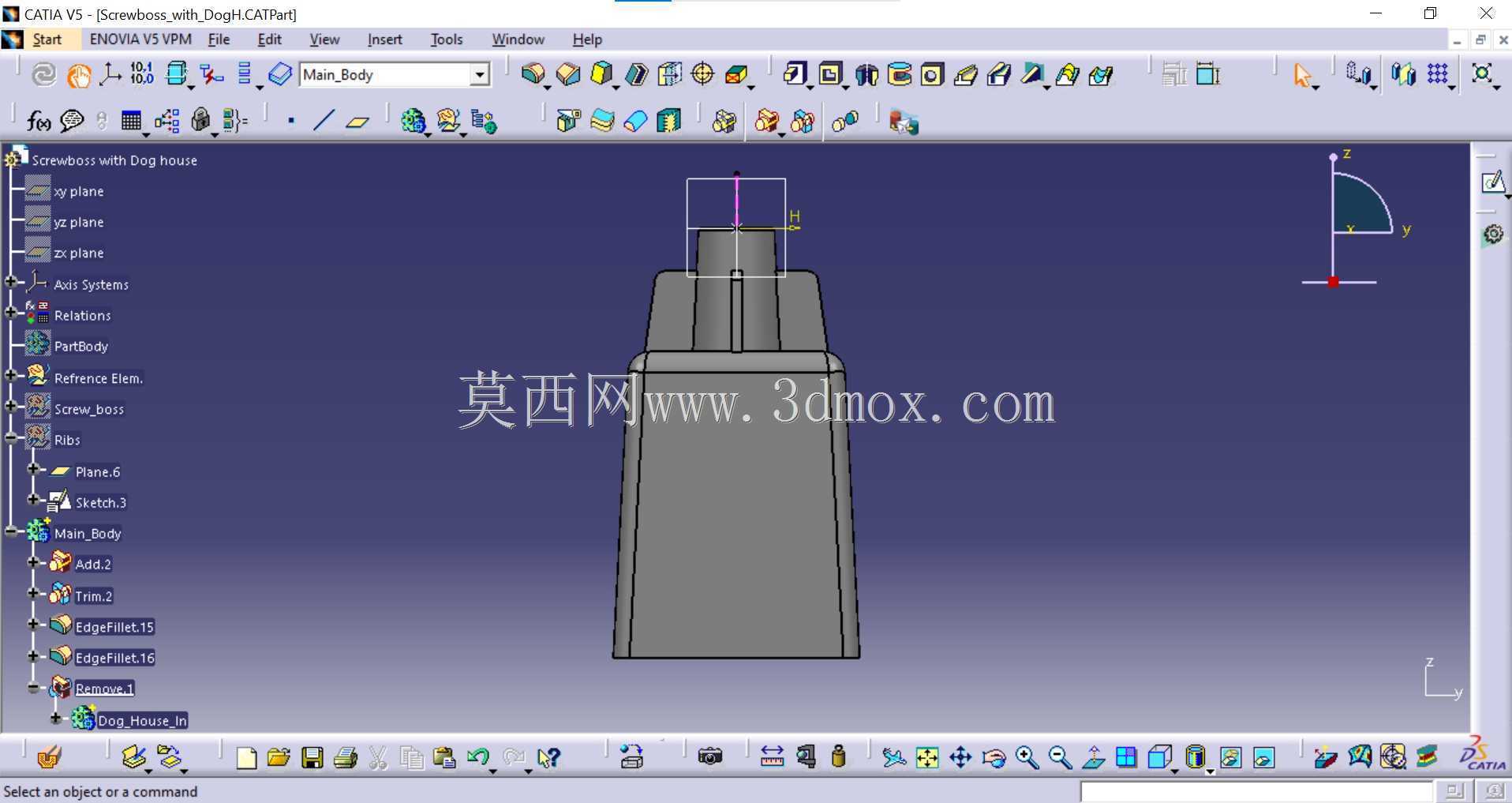

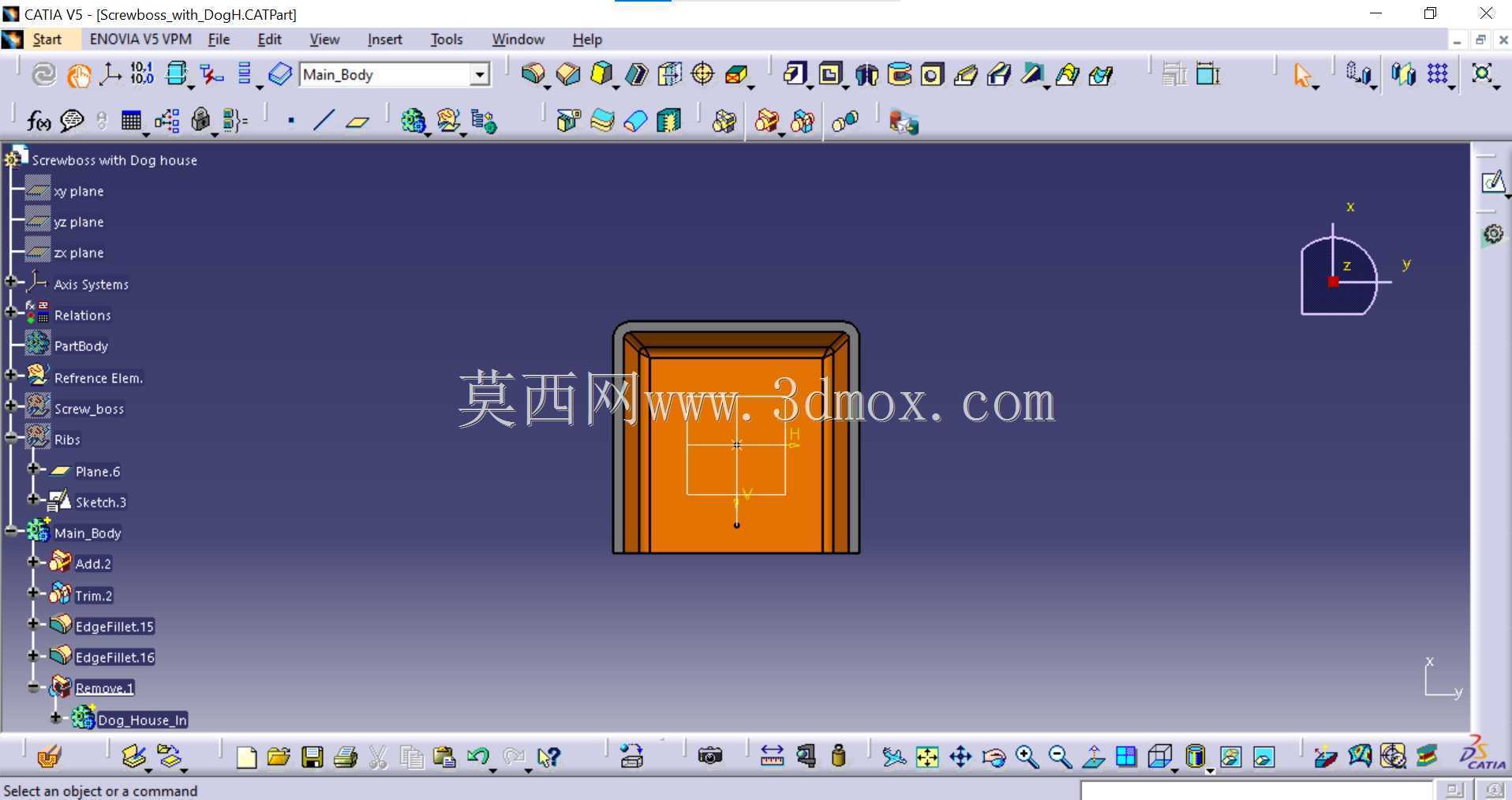

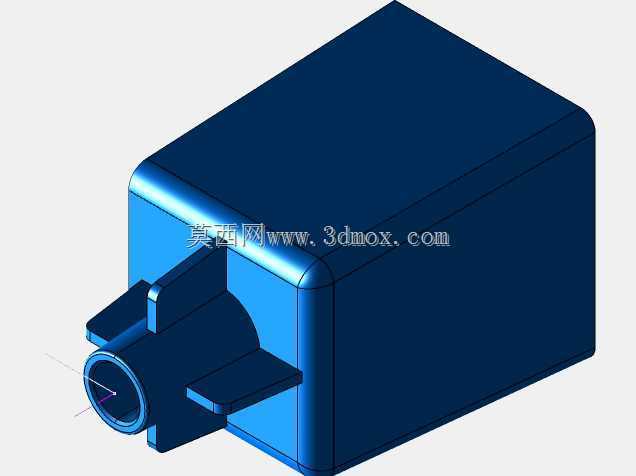

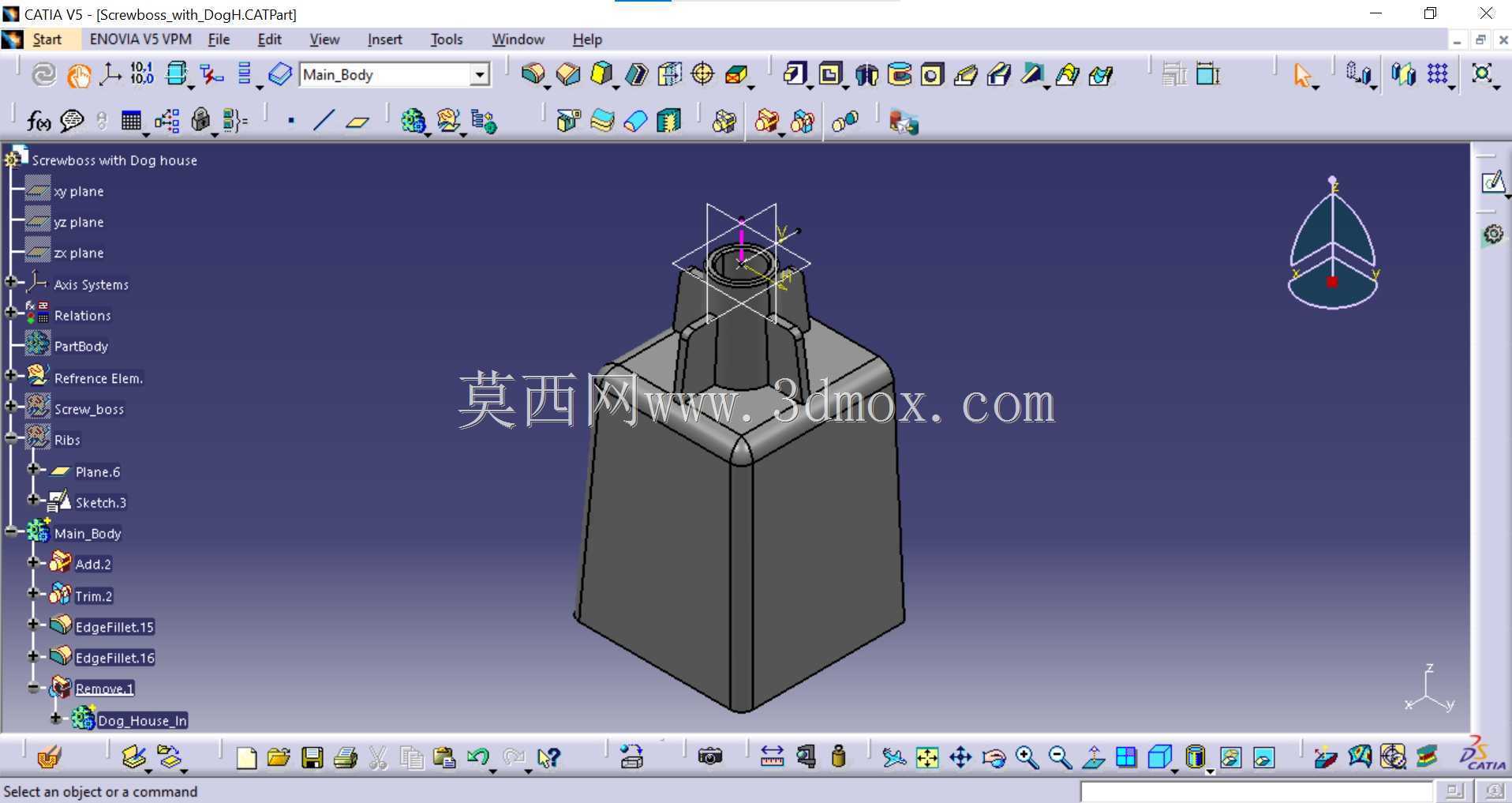

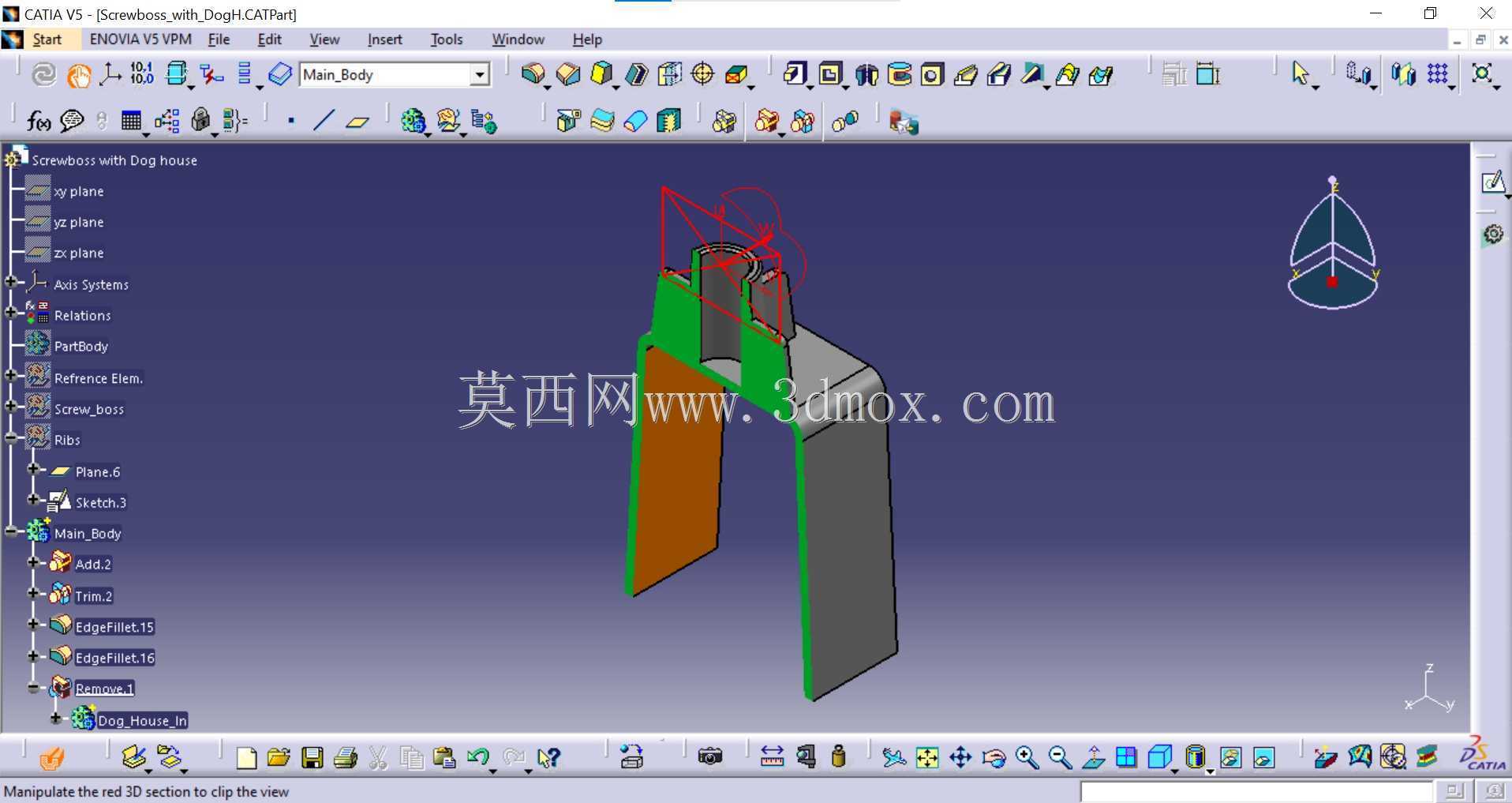

　　从功能特性来看，这个构件的核心是中间的圆柱形螺丝柱，内孔尺寸匹配常用的自攻螺钉规格，预留的螺丝咬合深度符合行业通用的设计规范，既不会因为深度不足导致锁附力不够，也不会因为深度过深造成塑胶材料浪费、成型周期延长。周边的狗屋结构采用封闭式围边加强设计，围边与螺丝柱外壁通过圆弧过渡连接，围边的底部与壳体基面完全贴合，相当于给螺丝柱搭建了一个四周封闭的支撑基座，当螺丝锁附时产生的径向胀紧力，会通过围边均匀传递到整个壳体壁面，而不是集中在凸台根部的小范围区域。同时狗屋结构的顶部做了斜度过渡，避免塑胶成型时出现困气、填充不足的缺陷，围边的壁厚遵循渐变原则，从与壳体连接的根部到顶部逐渐减薄，有效避免表面缩痕的产生。

　　设计这类结构时，首先要匹配对应的螺丝规格确定螺丝柱的内外径尺寸，比如常用的M2.6自攻螺丝，螺丝柱外径一般取6.2mm左右，内孔预孔直径取2.2mm，预留足够的塑胶变形量让自攻螺丝咬合出足够的牙纹。狗屋结构的围边高度一般比螺丝柱顶面低1mm左右，避免围边过高影响上下盖的装配贴合，围边与螺丝柱之间的连接筋厚度取壳体壁厚的0.6倍，防止筋位过厚导致表面缩印。整个结构的拔模斜度设置符合注塑成型要求，螺丝柱内孔的拔模斜度取0.5度，外壁和狗屋围边的拔模斜度取1度，确保开模时不会出现粘模、拉伤的问题。

　　从安装边界来看，这个螺钉凸台在壳体上的布置需要距离壳体侧壁至少3mm以上，给狗屋围边留出足够的成型空间，凸台顶面到配合面的间隙控制在0.05mm以内，保证上下盖装配后没有明显缝隙。螺丝柱的顶面需要做火山口减胶处理，进一步降低表面缩痕的风险，狗屋围边的外侧与壳体侧壁之间做R0.5的圆角过渡，避免应力集中。在实际装配时，自攻螺丝通过上盖的过孔锁入这个凸台的内孔，锁附扭矩控制在合理范围内，狗屋结构能承受至少15次反复拆装而不出现开裂、滑牙的问题，完全满足消费类电子产品的全生命周期使用要求。

　　在结构验证阶段，这类凸台需要通过螺丝锁附扭力测试、跌落测试、高低温循环测试来验证可靠性，狗屋结构的设计能让凸台在1.2倍额定锁附扭矩下不出现开裂，1米高度自由跌落时连接位置不出现松脱、断裂。相比传统的单筋加强凸台，这种结构的材料用量仅增加不到10%，但连接强度能提升一倍以上，是注塑壳体连接结构中性价比极高的设计方案，在各类塑胶壳体产品的结构设计中都有很高的复用价值。
